東北大學 秦皇島分校 顧德英 李成鐵 趙強

摘要：對A-B公司PowerFlex系列變頻器網絡通訊功能和ConcolLogix靈活控制功能研究基礎上，以PowerFlex70作為實驗對象，結合Ethernet網絡通訊技術，完成基于E-mail（電子郵件系統）實現變頻器狀態與故障信息遠程發布。

關鍵詞：變頻器 網絡通訊 遠程發布 E-品應用文集.

　　系統中所使用的PowerFlex70變頻器具有羅克韋爾自動化NetLinx開放網絡體系通信特點，為Ethernet網絡提供一系列通用的服務特性，滿足本系統的通訊要求。做為實驗系統PowerFlex70變頻器具有安裝簡單、調試方便、通信靈活、模擬容易等優點，在工業控制領域應用非常廣泛，具有研究?jī)r(jià)值，方便配以太網適配器，易實現與EtherNet/IP的連接，是變頻器故障信息遠程發布的硬件基礎。

3.2 20-COMM-E網絡適配器

　　20-COMM-E 是為PowerFlex70變頻器設計的內置DPI端口向Ethernet轉換的適配器。PowerFlex70有一種內置通信端口（DPI端口），通過此端口連接適配器，適配器直接與Ethernet網絡連接。適配器的功能是實現變頻器與Ethernet通信。系統中利用適配器實現變頻器狀態參數與故障信息通過以太網發送到郵件服務器。

3.3 ConcolLogix控制器

　　ConcolLogix控制器為框架結構，配以太網通訊模塊，實現網關透明功能，基于最流行的生產者/消費者通信方式，具有效率高、數據傳輸精確等優點。系統中ConcolLogix控制平臺所應用的處理器核心是ControlLogix5555，ControlLogix5555具有強大的邏輯處理能力，可滿足多種控制要求。

3.4 郵件服務器

　　用安裝Forward Mail Server V4.712版本軟件配置SMTP(Simple Mail Transfer Potocol)的高速計算機作為E-mail服務器。SMTP是互聯網上一種通訊協議，主要功能是傳送電子郵件，系統中SMTP服務器，將故障信息以郵件形式發送出去，是郵件系統重要組成部分。

4 軟件實現

　　工程師站安裝RSLinx和RSLogix5000軟件，主要負責實時監測變頻器。RSLinx作為通訊軟件提供以太網驅動程序，通過配置實現ControlLogix控制器和變頻器在工程師站上的實時通訊。RSLogix5000完成邏輯設計，啟動RSLogix5000在項目中的I/O Configuration中添加1756-ENBT模塊和20-COMM-E模塊，實現對通訊模塊的所有權控制，給兩個模塊設置正確屬性并分配IP地址，控制器監視標簽中自動生成變頻器的結構體，結構體中每一個標簽名都指示了具體含義，通過結構體監視變頻器參數信息，或直接為輸出標簽值進行設定，控制變頻器運行。

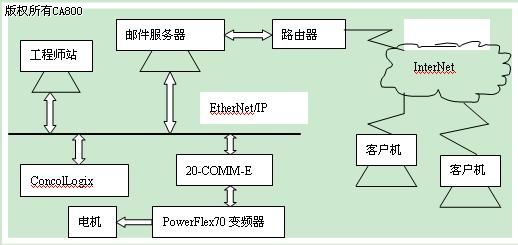

　　郵件服務器配置RSLinx和Forward Mail Server軟件，F(xiàn)orward Mail Server是電子郵件服務器軟件，能控制郵件中轉方式并幫助每臺計算機在發送或中轉郵件時找到下一個目的地。郵件服務器是郵件系統的發起點，實現變頻器狀態與故障信息的遠程發布。郵件服務器與客戶機接入InterNet,通過路由實現遠程快速的郵件傳遞。工程師通過郵件系統可以隨時隨地收到變頻器故障信息報警提示，快速解決問題縮短變頻器維修時間將不再受到空間和時間的限制。

4.1 在RSLinx中添加驅動并使用HIM操作面板為適配器設置IP地址。

　　啟動RSLinx并在RSLinx中添加EtherNet/IP的通訊驅動；根據處理器ControlLogix5555通訊模塊地址組態通訊模塊；在窗口中出現“AB_ETH-1 A-B EtherNet RUNNING”字樣，表示驅動程序已經運行。同樣步驟組態變頻器，在組態之前需要HIM操作面板為適配器分配IP地址，設置完適配器的IP地址之后便可以通過網頁的形式查看變頻器的信息，通過以太網監視變頻器參數及運行情況。

4.2 RSLogix5000工程下組態與配置

　　啟動RSLogix5000并創建項目，控制器類型選擇1756-L55并根據實際選擇槽號，并給控制器命名； 在項目資源管理器中，單擊 I/O Configuration組態模塊1756-ENBT/A，點擊確定并在新的對話框中給模塊1756-ENBT/A命名、選擇槽號并將添加EtherNet/IP驅動時分配的IP地址寫入本窗口的IP地址對話框；單擊1756-ENBT/A，對變頻器通信卡20-COM E進行組態；根據需要編寫相關程序后下載到處理器中并運行程序配置信息生效；

4.3 配置郵件服務器

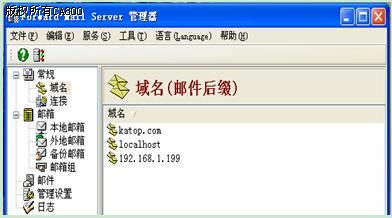

　　Setp1: 首先在主界面域名窗口中輸入本機IP地址，將其設置為服務器，如圖2郵件服務器配置窗口所示

　　Step3: 在管理設置窗口中，把“郵件”標簽中的“啟動SMTP發信認證”去掉。把“轉發”標簽中的“使用外地SMTP服務器轉發郵件”選項去掉，并在SMTP服務器對話框中輸入服務器的IP地址。

　　Step4: 啟動Forward Mail Server軟件的SMTP服務，POP3服務和WEB服務。

　　Step5:在變頻器的網頁信息項“Configure E-mail Notification”中填寫SMTP服務器的IP地址及收件信箱地址，至此，郵件服務器配置完成。

4.4系統校驗

　　系統中用Datalink來實現PowerFlex70變頻器和ControlLogix控制器之間的數據傳遞。在LCD HIM上進入Device Select→20-COMM-E→DPI I/O Cfg,將1至第5位設置為1,設置變頻器23號參數（DPI I/O Cfg）是用來組態通過適配器傳送數據的I/O。選擇M-S Input 和M-S Output的第1位至第5位設置成1,用來組態主從輸入數據和主從輸出數據。主從輸入數據是由帶有掃描器的主設備產生，由適配器來消費，主從輸出數據是由適配器產生，由從設備消費。在RSLogix5000軟件的Monitor Tags選項卡中，用戶可以通過選取參數finedData[0]~ finedData[7]在線修改PowerFlex變頻器的參數300～307所對應的值。通過finedData[0]~ finedData[7]監視PowerFlex70變頻器的參數310～317所對應的值。

5 結束語

　　本文介紹的是變頻器狀態與故障信息在線監測和遠程發布方案，結合Ethernet和InterNet兩種網絡的優點，實現變頻器狀態和故障信息快速準確發送到指定的電子郵箱的功能，給監控人員及時報警提示。該方案結構簡單，適應性強，將會有很好的應用前景和實用價值。

參考文獻

[1] 李成鐵，顧德英，孟偉娟. EtherNet/IP 在工廠信息化應用前景研究 儀器儀表學報，2005.

[2] 錢曉龍，李曉理.循序漸進PowerFlex變頻器.北京：機械工業出版社，2006.

[3] EtherNet/IP ：標準工業以太網技術解決方案.電氣時代， 2005,06.

[4] 孫軍凱.從EtherNet/IP 工業以太網到工廠信息化技術 以太網與現場總線. 2004, 8.

[5] 羅克韋爾自動化中低壓變頻器產品應用文集.
