在整個生產線的自動化控制系統中，采用“集中監測、分散控制”的典型控制模式。依據這一原則，將整個涂裝生產線設備的控制系統分為3個層次，即設備層、控制層和監控層。每個層次中使用不同的網絡結構及軟硬件配置，以實現各自不同的功能。
在2005年北京市科技計劃課題招標中，北汽福田汽車股份有限公司與清華大學聯合參加“企業制造執行系統實施示范”課題的投標。中標后，項目組結合北汽福田汽車股份有限公司的應用需求，通過引進、集成和開發，建立離散型企業級制造執行系統（MES）。該項目于2007年完成并通過北京市科委驗收，此項目實施提高了企業信息化的應用水平，為企業帶來了良好的經濟和社會效益。
筆者在該項目中負責組建自動化設備的監控系統，即通過組建各層次的網絡系統，使工廠級生產監控系統對生產車間的底層設備信息進行集中監控，為福田汽車MES系統提供設備基礎數據。本文以汽車生產中的涂裝自動化生產線為例，對自動化設備監控系統的總體結構及各層次網絡的組成、相應的功能做一個簡要介紹。
監控系統的總體結構
涂裝生產線自動化設備包括前處理、電泳、噴漆、烘干和機械化輸送等，這些設備均采用三菱PLC作為控制系統。而三菱PLC具有良好的網絡兼容性，向下能夠通過總線與傳感器、開關量進行通訊；PLC之間又能夠通過PLC間的網絡進行數據共享；向上則能夠通過以太網與工控機進行通訊。
基于以上具體分析，在整個生產線的自動化控制系統中，采用“集中監測、分散控制”的典型控制模式。依據這一原則，將整個涂裝生產線設備的控制系統分為3個層次，即設備層、控制層和監控層。每個層次中使用不同的網絡結構及軟硬件配置，以實現各自不同的功能。下面就各層網絡分別介紹：
1.設備層的功能、結構和配置
（1）主要功能：設備層在整個控制系統的金字塔形結構中處于底層，是整個控制系統的關鍵環節。主要包括現場操作站、現場設備檢測單元（接近開關、光電開關等）、現場其他輸入設備和現場執行機構（如電動機、電磁閥等）等，直接或通過現場總線與控制層中的PLC相聯系，將輸入信號發送給PLC，將PLC輸出指令發送到現場設備。
（2）網絡形式：現場總線Profibus-DP（PLC與現場總線模塊之間）、直接點對點聯接（PLC與現場設備之間）。
（3）主要配置：
①主要硬件配置及選型：現場總線模塊（防護等級IP67）與端子式總線模塊（防護等級IP20）及總線電纜、接近開關和光電開關等；
②設備層的軟件主要是現場總線Profibus-DP配置軟件、數據傳輸程序等。
（4）組建過程：
①根據現場I/O開關量以及模擬量的需求選擇相應的Profibus-DP總線的模塊；
②在三菱PLC底板上安裝Profibus-DP接口模塊QJ71PB92D；
③用Profibus-DP專用電纜將PLC與其控制的相關Profibus-DP站點連接；
④將每個輸入輸出量映射到PLC的內部變量，通過Profibus-DP總線配置軟件對各站點進行配置，完成后將配置文件下載到Profibus-DP接口模塊QJ71PB92D中；
⑤經過調試即可實現PLC與現場設備的I/O開關量以及模擬量進行通訊，這樣就完成了設備層的網絡組建。
2.控制層的功能、結構和配置
（1）主要功能：控制層是整個控制系統的核心，在整個控制系統中起著“承上啟下”的作用。它采用PLC及其網絡系統接受現場發來的數據信息(數字量或模擬量輸入信號)，經過其本身CPU中所存儲的控制程序的運算與處理后，發出相應的指令（輸出信號）對現場設備進行控制。同時，通過PLC網絡使得控制層內各個PLC之間可方便地進行數據交換。
（2）網絡形式：PLC之間采用MELSECNET H同軸電纜網。
（3）主要配置：
① PLC系統選用三菱Q系列PLC底板、電源、CPU、I/O模塊及其網絡模塊（MELSECNET H 網接口模塊）。
② 軟件主要包括：PLC編程軟件GX Developer、應用軟件（用戶編制的控制程序、數據傳輸程序等）。
（4）組建過程：
① 根據需要聯網的所有PLC內部數據的點數確定鏈接軟元件的點數，并將鏈接軟元件的點數分別分配給各個控制PLC；
②在三菱PLC底板上安裝MELSECNET H 網接口模塊QJ71BR11；
③ 用MELSECNET H專用電纜將各個控制PLC連接；
④ 按照分配給各個控制PLC鏈接軟元件的點數，通過GX Developer軟件對各控制PLC進行網絡參數配置，完成后將配置文件下載到主從站PLC；
⑤ 經過調試即可實現各PLC中的內部數據在PLC網絡上的共享，主控PLC通過數據共享實現對現場各從站PLC進行監控，這樣就完成了控制層的網絡組建。
網絡配置通過電腦上的GX Developer軟件實現，結構圖如圖1所示。

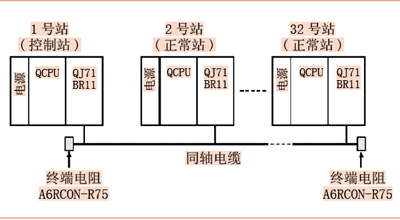

圖1 控制層結構圖
3.監控層的功能、結構和配置
（1）主要功能：采用SCADA系統通過以太網（Ethernet network）與主PLC通訊，以獲得PLC網絡共享數據，從而實現對車間內各個受控設備的運行狀況進行集中監控。
（2）網絡形式：以太網（Ethernet network），串行通訊等。
（3）主要硬件配置：監控用計算機、監控主PLC、網絡聯接器、打印機和電纜等；
主要軟件配置：系統軟件（基于WINDOWS NT的操作系統）、SCADA組態軟件（監控用、選用GE Fanuc的iFix組態軟件）和應用軟件（自行開發的控制程序、數據傳輸程序和監控畫面等）。
（4）組建過程：
①在三菱PLC底板上安裝以太網接口模塊QJ71E71；
②用網線將PLC與工控機連接；
③iFix組態軟件的安裝與配置；
④iFIX從主PLC中讀取過程信息并把它們保存在一個SCADA服務器中的過程數據庫里；
⑤ 經過調試即可利用過程數據庫里的數據進行畫面鏈接、數據采集與保存等相關的數據處理。
監控層結構圖和總體結構圖如圖2、圖3所示。

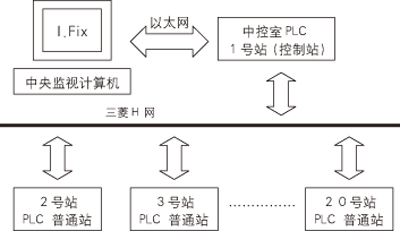

圖2 監控層結構圖
圖3 總體結構圖
監控系統的功能
系統組建后實現的功能如下：
1. 通過中控室計算機對車間各PLC中運行的梯形圖程序進行動態監控和程序維護；
2.通過現場總線將各設備控制PLC與所屬生產現場的按鈕、開關、傳感器和控制器等連接起來，再通過相應的軟件配置實現PLC與設備的現場開關量、模擬量等進行信息傳輸；
3. 通過PLC間的網絡將車間內各個設備的PLC（包括位于中控室內的監控主PLC）聯接起來，并實現各PLC內部有效信息的共享；
4.位于中控室內的監控主PLC負責通過PLC網絡收集和發送各設備的有效信息；
5.監控用計算機通過組態軟件監視受控設備的運行狀態及故障信息，并進行數據采集與管理。
下面分別對主要功能進行介紹：
1.遠程編程
在中控室計算機上安裝PLC編程軟件GX Developer，通過PLC以太網接口和三菱H網對各PLC進行遠程編程（見圖4）。

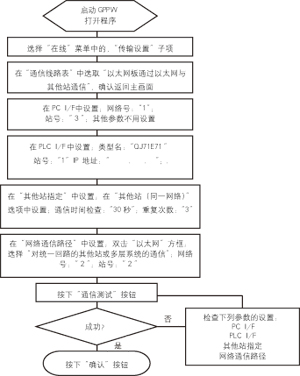

圖4 對各PLC進行遠程編程
網絡聯通后，可進行程序監控和維護，從而實現對各PLC進行遠程編程。
2.數據采集與管理
計算機監控系統配備2臺監控計算機，其中一臺為系統服務器（工程師站），其作用是直接從位于中控室內的監控主PLC獲取有效信息并建立監控系統數據庫，通過一定的授權可進行系統的開發和系統數據庫的更改；第二臺為操作員站，作用是從服務器內讀取數據庫內的數據、建立顯示界面，并對設備的運行狀況進行實時監視。
數據采集以組態軟件iFIX為平臺完成的。iFIX是一個基于WINDOWS的HMI/SCADA組件，是基于開放的和組件技術的產品，專為在工廠級和商業系統之間提供易于集成和協同工作設計環境。它的功能結構特點可以減少開發自動化項目的時間，縮短系統升級和維護的時間，與第三方應用程序無縫集成，增強生產力。
iFIX的SCADA部分提供了監視管理、報警和控制功能。它能夠?qū)崿F(xiàn)數據的絕對集成和真正的分布式網絡結構。
iFIX的HMI部分是監視控制生產過程的窗口。它提供了開發操作員熟悉的畫面所需要的所有工具。
（1）過程數據庫的創建：在iFIX的開放式結構中，數據可以從廣泛的數據源取得，如OLE、OPC、ActiveX、ODBC和DDE。
iFIX獲取過程信息并把它們保存在一個SCADA服務器中的過程數據庫里。過程數據庫在工業自動化系統中扮演著不可缺少的角色，它是最主要的過程數據源。不論是要采集歷史數據或生成數據報表，iFIX數據庫都能滿足需要。
（2）數據鏈的建立：數據鏈執行數據采集和控制時，這些類型的數據鏈通過一個輸入數據塊從I/O驅動或者OPC服務器接收輸入，使用二級塊對輸入進行處理，并通過一個模擬量輸出塊、數字量輸出塊或者開關控制塊向I/O驅動器或者OPC服務器返回一個調整過的值。
根據需要可創建數據鏈以監控目的而采集數據。這些類型的數據鏈通常通過一個輸入數據塊從I/O驅動器或者OPC服務器接收輸入，但由于沒有過程調節的要求，所以不返回輸入值。
（3）數據庫的歸檔：iFIX ODBC能執行所有的SQL任務，iFIX使用SQL語言向一個或多個關系型數據庫讀寫實時過程數據，即iFIX過程數據庫讀取存儲于關系型數據庫中的數據，并可將存儲于關系型數據庫中的數據寫回iFIX過程數據庫。
開放式數據庫互連標準(ODBC)可用來對關系數據庫變量進行數據訪問、瀏覽和修改。ODBC允許IFIX連接到其他數據庫，因此工廠MES數據庫可根據需要獲得iFIX數據庫中的任何信息，從而為工廠MES系統提供設備基礎數據。
3.畫面監控
自動化生產線是由傳感器和連接I/O設備的控制元件通過網絡進行控制的，如可編程邏輯控制器（PLCs）和軟邏輯控制（SLCs）。這種類型的系統提供了自動控制的功能以保證生產線運行。但它難于讓工廠管理人員看到過程的實際運行狀況。iFIX解決了這個問題，它將數據從不同的數據源取過來，以有效且易于理解的形式顯示于工廠的工作人員和經理們面前。
具體說就是，數據源包括用戶要獲取的數據和相關信息，iFIX可以讀取的數據源包括標簽、I/O地址、對象屬性、歷史數據、畫面屬性、VBA事件、全局變量和表達式。
（1）畫面的創建：iFIX畫面中創建或輸入的對象都有屬性、方法和事件。在工作臺的“編輯環境”中創建了一個對象，就可以在“運行環境”中控制它的屬性并查看它的運行。根據監控系統的需要?jiǎng)?chuàng)建監控畫面（見圖5）。
圖5 對各PLC進行遠程編程畫面
（2）實現監控：要實現畫面的監控需要以下步驟：
① IFIX從I/O驅動或者OPC服務器接收數據，通常與一個或多個過程硬件相關聯。例如，泵、儲罐、溫度傳感器和限位開關都是與數據塊相關聯的過程硬件。每個數據都與數據庫中的一個iFIX標簽相對應，通過設置標簽屬性可實現對采集的數據屬性進行設定。
② 為了動畫對象，必須連接數據源。在大多數情況下可以直接連接數據源。其他時候，比如使用“動畫專家”，可以把一對象連接到一個動畫對象中，然后連接此動畫對象到數據源。要選擇數據源，必須在“動畫”對話框的“數據源”域中輸入其名稱，同時應遵守相應的語法要求，告訴iFIX使用了哪種類型數據源。
③ 在啟動或者一個數據庫載入的時候，iFIX對所有置入掃描的數據庫塊進行處理。如果在運行狀態，IFIX會根據采集的數據的變化，將變量或動作反應在組態畫面中，從而實現畫面監控。

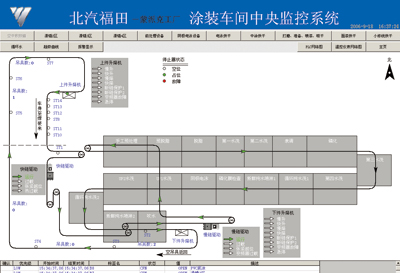

圖6 監控畫面
項目實施的結果
1.數據采集
監控系統通過通訊網絡與安裝在現場設備控制柜的PLC進行數據交換，采集以下生產信息：
（1）生產線與設備的工作狀態（手動、自動、運行和停止等）；
（2）生產線與設備運行參數；
（3）生產線與設備故障報警信息；
（4）其他生產信息（產量、生產周期、停機次數及時間等）。
數據采集主要是通過網絡通訊的方式將現場的設備運行狀態參數上傳，將其保存到數據庫中，并以畫面或文本方式顯示。從而為管理人員提供現場的實時信息，并可將數據存檔記錄，供管理人員進行生產工藝參數分析；為維修工程師分析現場故障、確定解決方案提供有效的幫助；同時作為基礎數據提供給廠級MES系統，以實現對底層設備的監控，使車間透明化。
2.數據利用
（1）數據登錄：車間生產監控系統支持對生產數據、報警信息及事件的登錄。它采用標準的ODBC接口將生產信息與報警登錄至SQL數據庫。這些登錄的數據將被用于趨勢圖的顯示、數據分析以及生成各種報表。數據登錄功能將報警、事件和生產數據分別登錄至數據庫中不同的數據表格。
系統組建完成后，所有生產數據被保存在車間本地服務器上。當系統與廠級管理信息系統連網后，可以讀取這些數據，并將生產數據送至工廠數據庫集中保存。
（2）報表與統計分析：生產監控系統將提供報表工具用于查詢、顯示、輸出和打印報表。這一報表生成器可供用戶選擇多種查詢參數，如：報表類型、日期時間、生產區域、排序及統計方式等，并將查詢結果以特定的報表格式顯示。它還允許用戶將報表輸出至其他應用程序，如MSExcel 等。
（3）數據上傳：監控系統為MES系統提供基礎設備數據，可通過MES系統查詢?cè)O(shè)備狀態，為管理者提供必要的數據，綜合考慮，安排生產。
MES可采集設備的狀態數據，以實時監控底層設備的運行狀態，再經過分析、計算與處理，從而方便、可靠地將控制系統與信息系統整合在一起，并將生產狀況及時反饋給計劃層。
3.生產監控
車間生產監控系統提供實時車間生產信息的圖形界面。這些圖形界面動態地顯示當前各生產設備的工作狀態、運行參數和報警信息等。所有的用戶界面可分為兩大類：設備狀態監控與生產信息顯示。其中設備狀態監控圖形界面將提供從每個生產區域、每個工作站到每臺設備的監控屏幕，顯示設備參數，并用顏色代表設備狀態（如：紅色—有報警，綠色—運行正常）。用戶可以層層深入，以獲取更詳細的設備狀態信息；并可根據用戶權限進行參數設定和設備啟停等操作。生產信息顯示界面將提供車輛的分布、各班次產量分析等各種屏幕。通過按鈕用戶可以在各個屏幕之間任意切換。所有的用戶界面均為中文顯示。
通過畫面的編制和數據的鏈接，使設備的數據狀態體現在畫面的改變上，從而實現設備的動態監視，使設備的狀態目視化，提高數據的可視性，提高設備管理水平。
4.實現網絡的無縫連接
通過建立了控制層網絡，當設備發生故障時，維修工程師不再拿電腦到現場去查找故障，而是通過控制網，調出該設備的PLC程序進行故障的查找和排除，大大縮短了判斷和維修時間，提高設備維修效率。
初步建立了設備間的監控網絡，使設備間可以實現數據共享。通過對現場設備的數據采集和存儲，便于查找和分析設備故障的原因，對設備故障的判斷和預防起到了很大的幫助。
結束語
隨著現代科學技術的發展，自動化生產設備可以通過現場總線、控制層網絡和以太網等網絡形式實現無縫連接。為了提高工控產品的競爭能力，現在工控產品的兼容性較強，這為工控網絡的組態提高了較高的靈活性。
本項目中現場總線采用Profibus，PLC采用三菱H網，組態軟件采用IFIX。在實踐中，開發者要根據實際情況選用適合的總線、網絡及組態軟件，以便使整個系統制造成本降低、運行穩定可靠。
