目前，輸送機技術已成為當代科學技術發展的前沿技術之一。當今世界需要設計和生產“環?！毙洼斔蜋C，要求輸送量超過10 000t/h，并且要節約能量。以汽車制造的總裝工藝為例，輸送機設備主要用于將生產的車身有序的在各生產工位上運送，以完成車身的裝配工作。
在過去20年里，輸送機研究在世界范圍內有了重大發展。伴隨著現代計算機的應用，許多工程技術人員已經研制出了新的產品，同時理解了有關運輸?shù)奈锢磉^程。隨著全球經濟的增長，輸送機技術已成為當代科學技術發展的前沿技術之一。當今世界需要設計和生產“環保”型輸送機，要求輸送量超過10 000t/h，并且要節約能量。輸送機技術進步的一個重要特點是基礎研究發展為應用技術，進而實現商業化。下面就我們所使用的輸送設備的控制和驅動部分進行簡要敘述。
以汽車制造的總裝工藝為例，輸送機設備主要用于將生產的車身有序的在各生產工位上運送，以完成車身的裝配工作。其主要分為：儲存、快速運送、生產運送、舉升及卸載5大部分。

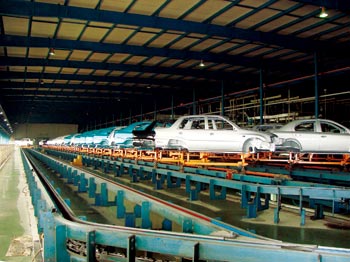

圖1 車身儲存區
1. 儲存部分
該部分是用來存儲車身和載（吊）具的。主要作用是在順序控制中當某一條輸送線出現問題時，其他生產輸送線因為有存儲的車身和載（吊）具，不會受到問題輸送線的影響，避免了在順序控制系統中一點出現問題導致全線癱瘓的局面。
2. 快速運送部分
主要作用是將車身和載（吊）具快速的在各生產工序間運送，減少各生產工序間的等待，使整個順序控制系統能流暢地運行。
3. 生產運送部分
主要是將待裝配的車身運送到各生產工序，實行裝配生產。
4. 舉升部分
主要是將待裝配的車身從載具上運送到吊具上，是車身從載具到吊具上的位置轉換，以便于其他生產工位的裝配工作。
5. 卸載部分
主要是將待裝配的車身從吊具上運送到載具上，是車身從吊具到載具上的位置轉換。
針對這些部分協調工作的問題，下面我們對輸送機系統的兩大重要部分——控制和驅動做簡要探討。

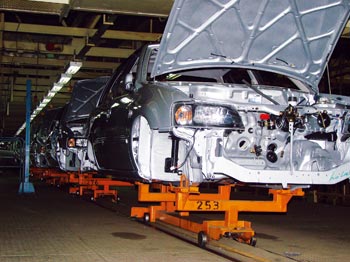

圖2 生產線地線部分
輸送設備的控制
輸送機系統的控制部分也是輸送機系統的大腦和神經網絡，它指揮著這個龐大系統，按照要求工作?？刂撇糠钟址譃?/SPAN>4個部分：控制主體可編程控制器、數據采集、網絡通信、執行部分。
1. 可編程控制器（PLC）
近年來，可編程控制器在工業過程自動化系統中的應用日益廣泛?？删幊炭刂破髯詥柺榔鹁鸵缘谝痪€的工業自動化環境及任務為前提，具有硬件結構簡單、安裝維修方便、抗強電磁干擾、梯形圖編程、工作可靠等優點，工程技術人員能很快熟悉并使用?？删幊炭刂破魇且环N數字運算操作系統，是專門為在工業環境下應用設計的，控制各種類型的機械或生產過程。20多年來，隨著大規模集成電路和微機技術的發展，可編程控制器引入了計算機微處理器，具有更多的計算機功能。它不僅用軟件編程取代了原來的繼電接觸控制系統的硬件邏輯，使其內部執行邏輯運算、順序控制、定時、計數及算術等操作，而且做成小型化、模塊化結構，對不同的控制對象、規模和功能可組成特定的系統，滿足不同控制的需要。PLC控制系統平均無故障工作可達2萬h以上。PLC在編程方面采用了面向生產、用戶的編程語言，用類似于繼電控制系統電器原理的梯形圖，使PLC的編程語言大為簡化，且具有較強的在線修改能力，功能易于擴展，可滿足不同控制目的的要求。我國從20世紀70年代中期開始引進并應用PLC，近年來日本、美國、德國、荷蘭等國的PLC也大量進入我國，為PLC的廣泛應用提供了更好的條件。各類PLC的工作原理、控制方法及語言的差別不太大，因此，PLC在各類工業控制領域中都得到廣泛應用。
（1）可編程控制器（PLC）的結構
與繼電接觸系統相似，PLC控制系統由輸入部分、輸出部分和控制邏輯三部分組成。所不同的是PLC的控制邏輯部分是用微處理器、存儲器等取代有繼電器、接觸器組成的硬件控制線路，其控制作用是通過編寫程序來實現的。因此，PLC又可細分為以下5部分：
a. 輸入部分
輸入部分的作用是把從輸入設備來的輸入信號送到可編程控制器。
b. 輸出部分
輸出部分的內部電路實質上是功率放大電路，它經隔離電路與等效輸出繼電器的動合觸電連接，動合觸電經輸出接線端子與外部負載連接。
c. 微處理器（CPU）
CPU的作用是按照用戶輸入程序規定的邏輯關系對輸入信號和輸出信號進行運算、處理，得出相應的輸出。
d. 存儲器
存儲器用來存放系統程序、用戶程序、邏輯變量和其他信息。
e. 電源和外圍設備
PLC的電源是一個將交流電壓變成CPU、存儲器、輸入輸出接口電路等所需電壓的電源部件。該電源部件對供電電源采用了較多的濾波環節，對電網的電壓波動具有過壓和欠壓保護，并采用屏蔽措施防止和消除工業環境中的空間電磁干擾。
PLC的外圍設備有手持編程器、便攜式圖形編程器及通過專用編程軟件實現圖形編程的個人計算機。這些外圍設備都通過專業的接口與PLC主機相連。
綜上所述，PLC由以上5部分組成，相當于一臺工業用微機。它通過外圍設備可以進行主機與生產機械之間、主機與人之間的信息交換，實現對工業生產過程以及對某些工藝參數的自動控制。
（2）可編程控制器的工作原理
PLC是依靠執行用戶程序來實現控制要求的。我們把使PLC進行邏輯運算、數據處理、輸入和輸出步驟的助記符稱指令，把實現某一控制要求的指令的集合稱為程序。PLC在執行程序時，首先逐條執行程序命令，把輸入繼電器的狀態值存放在輸入映象寄存器中，在執行過程中把每一次運行結果的狀態存放于元件映象寄存器中。
PLC執行程序是以循環掃描方式進行的。每一掃描過程分為三個階段：輸入采樣階段、程序執行階段和輸出刷新階段。
a. 輸入采樣階段
PLC順序讀取全部輸入端信號，把輸入繼電器的通斷狀態存放于輸入映象寄存器中。
b. 程序執行階段
PLC按梯形圖從左向右、從上向下逐條對指令進行掃描，并從輸入映象寄存器和內部元件讀入其狀態，進行邏輯運算，運算的結果送入元件映象寄存器中。每個元件映象寄存器的內容將隨著程序掃描過程而作相應變化，但在此階段中，即使輸入端子狀態發生改變，輸入映象寄存器的狀態也不會改變。
c. 輸出刷新階段
當?shù)诙A段完成之后，元件映象寄存器中各輸出繼電器的通斷狀態將通過輸出部分送到輸出鎖存器，去驅動輸出繼電器線圈，執行相應的輸出動作。
完成上述過程所需的時間稱為PLC的掃描周期。PLC在完成一個掃描周期后，又返回去進行下一個掃描，讀入下一周期的輸入繼電器狀態，再進行運算、輸出。
d. 應用
我部門使用的是美國出產AB公司PLC5/40型可編程控制器，它控制著輸送機設備按要求運行。在我們的系統里，PLC主要用于執行程序和通過程序保護設備的安全，并將執行程序錯誤的地方由顯示系統顯示出來，告知設備人員進行處理。
2. 數據采集
PLC需要大量的傳感器采集數據來執行程序，如同人類的感覺神經一樣，將它感知的情況通知給PLC，以便判斷系統執行程序的情況。
（1）傳感器定義
傳感器是一種以一定的精確度把被測量轉換為與之有確定對應關系的、便于應用的另一種量的測量裝置。這一定義包含以下幾方面的含義：
a. 傳感器是測量裝置，能完成檢測任務。
b. 它的輸入量是某一被測量，可能是物理量，也可能是化學量等。
c. 它的輸出量是某種物理量，這種量要便于傳輸、轉換、處理顯示等，這種量可以是氣、光、電量，但主要是電量。
d. 輸出輸入有對應關系，且應有一定的精確度。
（2）傳感器的組成
傳感器一般由敏感元件、轉換元件、轉換電路三部分組成。
a. 敏感元件是直接感受被測量，并輸出與被測量成確定關系的某一種量的元件。
b. 轉換元件：敏感元件的輸出就是它的輸入，它把輸入轉換成電路參量。
c. 轉換電路：上述電路參數接入轉換電路便可轉換成電量輸出。
（3）應用
在我們的系統里有電容型傳感器、磁感式傳感器及壓力傳感器。
a. 電容型傳感器
我們主要將其用于對載具（吊具）位置進行識別。當載具（吊具）通過時，載具（吊具）會觸動電容型傳感器使其發出信號，通知PLC此載具（吊具）的位置。
b. 磁感式傳感器
該傳感器主要用于控制載具（吊具）停止器的氣缸。氣缸的活塞上有一磁環，當氣缸動作時，磁環會觸動磁感式傳感器，使其發出信號通知PLC此載具（吊具）的位置和停止器的狀態。
c. 壓力傳感器
壓力傳感器主要用于檢測系統氣壓是否穩定及是否在規定的數值范圍內。當系統氣壓出現異常時，壓力傳感器將發出信號通知PLC此區域氣壓不正常。
3. 網絡通信
網絡是將地理位置不同并具有獨立功能的多個計算機系統通過通信設備和線路連接起來、以功能完善的網絡軟件（網絡協議、信息交流方式及網絡操作系統等）實現網絡資源共享的系統。我們系統所使用的通信方式為DH+通信方式，它是將PLC由DH+通信線連接到通信適配器上來實現異地通信的。由于PLC控制的范圍很大，往往所控的設備不在PLC的主控制器上，所以需要網絡來實現遠程控制（DH+通信方式一般在5km范圍內）。
4. 執行部件
該部件是通過PLC輸出用以控制的部件，如繼電器、接觸器、電磁閥等。PLC通過它們實現控制輸送電機的運轉（或停止），并完成對載吊具的順序控制。
輸送設備的驅動
我們部門輸送設備的驅動由5大部分組成：
1. 電動機
現用設備的電機有兩種：一種是可以調速的，另一種是不可以調速的。他們分別用于生產和運輸兩種輸送線。
（1）可調速電機通過變頻器控制，隨生產線需要在一定范圍內調整頻率以達到調整輸送線速度的目的，主要用于生產裝配線，是輸送線的發展方向。
（2）不可調速電機的速度值保持不變，主要用于輸送線。其速度值一般高于可調速電機的速度值。
2. 減速機及皮帶
我們現在使用的是齒輪減速機，它通過多級齒輪組的功率傳輸，將電動機輸出的功率傳輸給輸送鏈條，從而完成功率的傳輸。
皮帶的主要作用是與電機相連接，這樣可以大大減少減速機將震動、過載力和溫度傳給電機，以避免對電機的傷害。

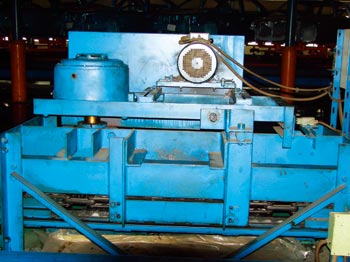

圖3 a. 驅動站電機
圖3 b. 驅動站構架
3. 驅動鏈部
驅動鏈部是將減速機輸出的功率通過驅動鏈傳遞給輸送鏈，使其運行。在此部位有調整螺栓，可以通過調整螺栓來調節驅動鏈的松緊，從而使輸送鏈運行得更平穩。它是驅動和輸送的連接部件。

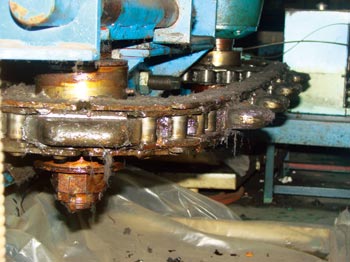

圖4 a 驅動鏈聯接部分

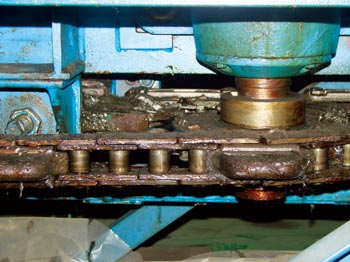

圖4 b 驅動鏈聯接部分
4. 浮動保護部
它的作用是保護減速機和電機不受輸送鏈在過載時產生的過載力的沖擊。浮動保護部原理：當減速機過載時，由于過載力的作用，電機和減速機會偏轉一定的角度，使浮動開關動作，以告知PLC輸送鏈過載，從而停止電機的運轉，起到保護作用。
5. 張緊裝置
張緊裝置的作用主要表現在：
（1）使輸送鏈處在張緊的狀態，不會造成輸送鏈在轉彎時涌鏈子，而不能運轉。
（2）將進入驅動站和驅動鏈咬合的輸送鏈能夠豎直的通過驅動站，以避免和驅動鏈咬合時涌鏈子。
（3）可在此區域內截掉過長的鏈條。輸送設備控制及驅動部分的結構和功能論述需要機械和電器部分的配合完成，所以輸送機設備的控制設計需要多方整合完成，任何一個單元缺一不可。
