汽車車架是車輛支承連結各種零部件的基體，在使用條件下，車架的主要受力件縱梁在自重及載荷的作用下會發生變形呈下?lián)馅厔?shì)，對軸距較長的車架或承受載荷較大時縱梁下?lián)蠌澢冃斡葹槊黠@; 因此，具有足夠的強度和彎曲剛度是對車架縱梁的基本要求。為提高車架縱梁的強度和彎曲剛度，通常的解決辦法是增加縱梁截面的抗彎模量或采用更好的材料; 即提高所用材料的強度、增大縱梁截面的面積或尺寸，但這無疑會增加車輛的成本、重量或占用較多空間，因而這些方法有其局限性。
本人在橋梁建筑行業干過幾年，故想就如何提高梁的承載力、減少梁的下?lián)献冃闻c從事車架設計的人員交流交流。
其實，使用狀態下的車架縱梁與大多數橋梁一樣可近似為簡支梁，工況也類似（交變載荷），為提高橋梁的剛度和承載力，從前的橋梁設計也是采用增加梁截面的抗彎模量或改換材料的辦法，自從將預應力技術應用于橋梁結構設計后，橋梁結構明顯輕量化；
往簡單說，預應力技術就是利用預應力筋來承受梁中最易發生破壞的受拉部位的負荷，盡可能的利用梁中各部分構成材料的性能，對預應力技術有興趣的朋友可去查閱相關書籍。
本文只準備通過對一組具體的槽型梁在施加預應力前后在不同荷載下的撓度進行對比來說明槽型梁施加預應力前后的效果。
在載重車車架中，槽型斷面的縱梁是應用最為廣泛的結構形式。設有如圖1所示的簡支梁A，受均布載荷q作用在梁上，梁的長度L=5000mm，其材料彈性模量E=2.1×105 Mpa，梁A截面尺寸如圖2所示

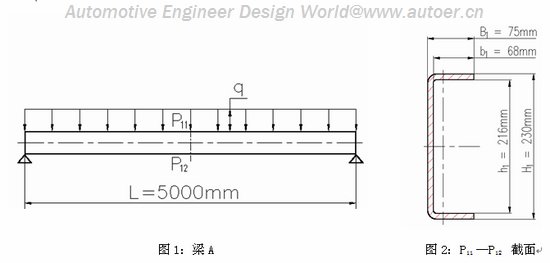

圖1：梁A 圖2：P11 —P12 截面
梁A截面積 S1 =B1× H1－b1× h1=2562mm2
梁A慣性矩 Jx1 =（B1× H13－b1× h13）/12=18936806（mm4）
梁A抗彎截面模數 Wx1 =（B1× H13－ b1× h13）/6H1=164668（mm3）
梁A在承受均布載荷q后
梁A最大彎矩 Mmax1 =q× L2 /8
梁A上側P11 點最大壓應力 σP11max =－Mmax1 / Wx1
梁A下側P12點最大拉應力 σP12max = Mmax1 / Wx1
梁A最大撓度 fmax1 = 5q× L4 /（384E×Jx1 ）
圖3：梁B 圖4：P21 —P22 截面

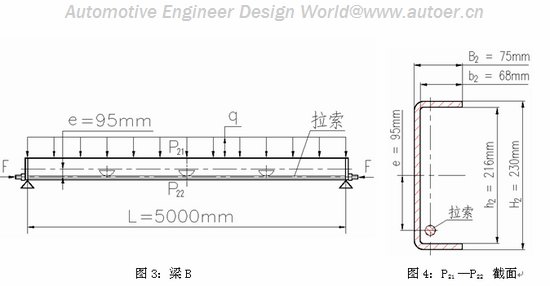

在圖3所示的梁B中，梁下部通過張緊的拉索施以預緊力F=5.5×104N，預緊力F偏心e=95mm（預緊力F作用位置可進一步優化），梁B的長度L=5000mm，材料彈性模量E=2.1×105 Mpa，梁B截面尺寸如圖4所示，則
梁B截面積:S2 = S1 =2562mm2
梁B慣性矩:Jx2 = Jx1 =18936806（mm4）
梁B抗彎截面模數:Wx2 = Wx1 =164668（mm3）
梁B未承受均布載荷q時，僅施加有偏心預緊力F的梁B可視為受彎矩 M2=F?e的壓桿，梁B因F及M2所產生的負荷為：
彎 矩: M2 =F?e=5.225×106N?mm
梁B上側P21點的預拉應力:σP21 = M2/ Wx2－F/S2=10.3 Mpa
梁B下側P22點的預壓應力:σP22 = －M2 / Wx2 －F/S2= －53.2 Mpa
撓 度:f2=－M2×L2/（8E×Jx2 ）= －4.1mm
梁B在M2作用下略呈反拱狀，從上式可看出，調整M2可改變f2的大?。涣?/SPAN>B承受均布載荷q后，梁中產生的負荷為：
彎 矩: M max2 = q× L2 /8
梁B上側P21點最大應力:σP21max = －M max2 / Wx2+σP21
梁B下側P22 點最大應力:σP22max = M max2 / Wx2+σP22
撓 度:fmax2 = 5q× L4 /（384E×Jx2 ）+ f2
圖5：梁C
圖6：P31 —P32 截面

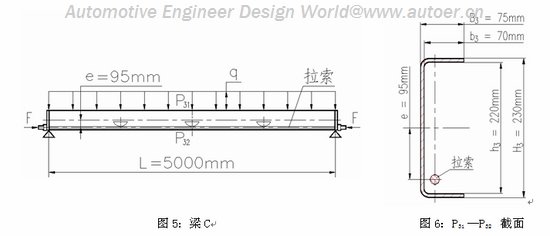

圖5所示的梁C與梁B受荷載情況相同，但梁C截面尺寸如圖6所示
梁C截面積:S3 =B3× H3－b3× h3=1850mm2
梁C慣性矩:Jx3=（B3× H33－b3× h33）/12=13930417（mm4）
梁C抗彎截面模數:Wx3 =（B3× H33－ b3× h33）/6H3=121134（mm3）
梁C未承受均布載荷q時，僅施加有偏心預緊力F（預緊力F作用位置可進一步優化）的梁C亦可視為受彎矩 M3=F?e的壓桿，梁C因F及M3所產生的負荷為：
彎 矩: M3 =F?e=5.225×106N?mm
梁C梁上側P31點的預拉應力:σP31 = M3/ Wx3 － F/S3=13.4 Mpa
梁C梁下側P32點的預壓應力:σP32 = －M3 / Wx3 － F/S3= －72.9 Mpa
撓 度:f3=－M3×L2/（8E×Jx3 ）= －5.6mm
梁C承受均布載荷q后，梁中產生的負荷為：
彎 矩:M max3 = q× L2 /8
梁C上側P31點最大應力:σP31max = －M max3 / Wx3+σP31
梁C下側P32 點最大應力:σP32max = M max3 / Wx3+σP32
撓 度: fmax3 = 5q× L4 /（384E×Jx3 ）+ f3

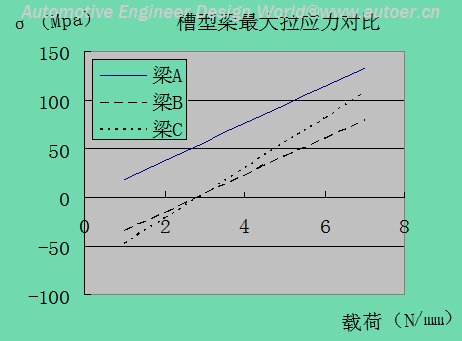

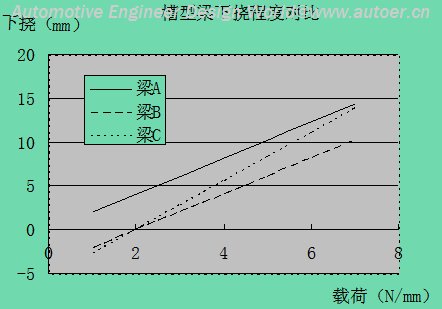

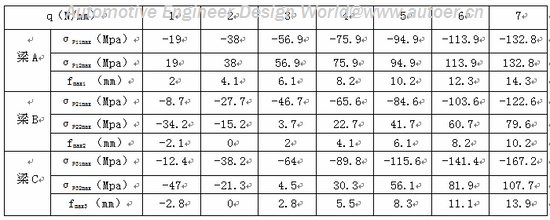

分別取不同的均布載荷q值代入上述各式，算得結果如下表：
從上表中的計算結果可看出：梁B與梁A雖然具有相同的橫截面積，但梁B承載后下?lián)献冃伪攘?/SPAN>A小，且梁B內的應力幅也較?。欢?/SPAN>C盡管與梁A承受同等的載荷，但橫截面積比梁A減少了27.8％，且梁C承載后的下?lián)献冃我廊恍∮诹?/SPAN>A。
這是由于在拉索張力作用下使梁B和梁C內產生的預應力抵消了部分因受載而產生的應力，從而減小了梁的變形，以及梁B和梁C在預應力作用下產生的反拱補償了部分承載后的下?lián)献冃蔚木壒省?/SPAN>
通過上述槽型梁在施加預應力前后在不同荷載下的對比說明：對槽型梁施加適當?shù)念A(yù)應力可獲得以下幾個效果：
1.可有效減小槽型梁的下?lián)献冃危欣谔岣卟坌土旱膭偠群统休d能力；
2.可有效降低槽型梁內的應力幅，有利于提高槽型梁的抗疲勞性能；
3.對于承受同等的載荷，槽型梁可以采用更小的構件截面從而可減輕結構自重，有利于節能降耗。
當今，預應力技術已廣泛應用于大型建筑結構且卓有成效，建議汽車設計師考慮將這一技術結合到車架設計中，以拓展車架結構輕量化的新途徑。
