1 引言

　　液力自動變速器是將車速和節氣門開度等車輛的狀態信號作為電控單元(ECU)的輸入信號，經電控單元識別判斷處理后，根據換檔規律，發出信號給相應電磁閥，利用電磁閥控制油壓回路，通過控制油路的通／斷(ON／OFF)，使各檔的變速閥動作，完成變速控制。

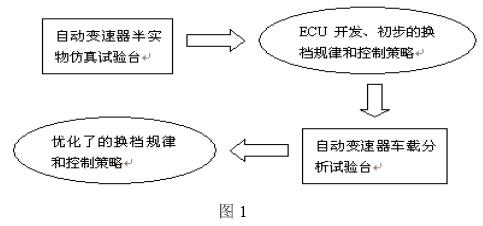

　　圖1為自動變速箱ECU開發的簡略技術路線圖。自動變速器半實物仿真試驗臺采用硬件在回路（hardware-in-loop）技術建立，該試驗臺可模擬自動變速器電子、液壓和與此對應的車輛行駛狀態，可比較全面的對電控單元進行信號分析、多工況系統仿真，以此進行ECU開發并獲得初步的換檔規律和控制策略。本文論述的電控單元實車試驗數據采集系統作為自動變速器車載分析試驗臺的核心部分，將采集與存儲實車運行過程中ECU各輸入輸出信號。這樣可通過采集的數據發現自開發ECU在功能性、換檔規律和換檔品質等方面的缺陷，通過對得到的試驗結果進行相應的分析，從而提出較好的控制策略，提出改進方案。所以，開發出性能較好的電控單元實車試驗數據采集系統是對于整個ECU開發工作是必不可少的。

　　2 數據采集系統硬件結構

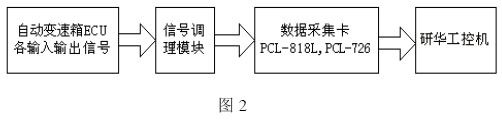

　　本數據采集系統硬件結構框圖如圖2。數據采集系統采集的信號包括從自動變速器ECU引出的所有輸入、輸出信號。這些信號主要有三種形式，即模擬信號、數字信號和脈沖信號。其中模擬信號和數字信號經過幅值轉換等簡單的調理之后就可以分別引入數據采集卡的模擬信號輸入口和數字信號輸入口，而脈沖信號需經過信號調理模塊中的F/V信號轉換電路將脈沖信號轉換為標準的電壓信號,然后作為模擬信號輸入來采集。研華公司的數據采集卡PCL-818L可以16通道單端模擬信號輸入采集，12位A/D轉換和16通道數字信號采集，加上PCL-726數據采集卡提供的數字信號輸入采集端口，能夠滿足系統的要求。最后使用工控機作為控制的主體，用以運行數據采集程序。

　　3 數據采集系統軟件程序的編制

　　3.1數據采集程序流程圖

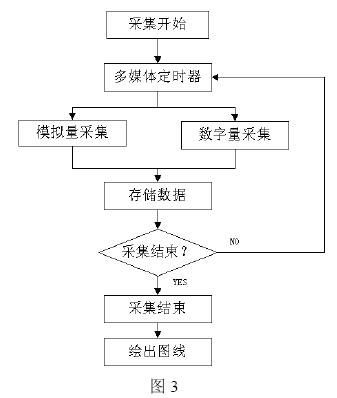

　　本程序采用Borland C++ Builder編寫，Borland C++ Builder以其豐富的可視化組件庫（VCL）而使程序的編寫顯得非常容易。根據要求，本系統采集程序的流程圖如圖3：

　　程序采集開始調用多媒體定時器給每次采集循環定時。由于自動變速器ECU對各管腳信號每25ms掃描一次，所以對于ECU實車試驗數據采集系統的采樣頻率要求并不高，因此我們把多媒體定時器定時為10ms，即每10ms采集一組信號數據，其中包括17個數字量、6個模擬量和2個經過F/V轉換的頻率量，并完成數據存儲。

　　3.2模擬量、數字量采集子函數

　　在確定了采集程序的程序框圖和界面之后，就要著手編寫采集中最重要的兩個子函數了，即模擬量和數字量采集子函數。廠家提供的動態連接庫（DLL）中包含了進行數據采集操作的C/C++函數，在C++Builder下可對這些函數進行調用，就可以很方便的對數據采集系統進行設置、采樣和數據處理。以下通過對模擬量的采集來概要說明。

　　使用時先在程序中聲明，即把含有函數聲明的.h文件包含在程序體中。然后利用項目管理器將包含函數實體的.lib文件加入到項目中。這樣在程序體中就可以調用其中的函數了,具體的模擬量數據采集子函數代碼如下：
　　float readvoltage(int device,int channel)              //參數為設備號、通道號
　　{ ………………                            //變量定義、說明等
　　lDevNum=device;
　　usChan=channel;
　　dwErrCde = DRV_DeviceOpen(lDevNum, &lDriverHandle);  //打開設備
    if (dwErrCde != SUCCESS)
    { ErrorHandler(dwErrCde);}
　　n = usChan;  //配置設備
n = 0;
　　dwErrCde = DRV_AIConfig(lDriverHandle, &ptAIConfig);
　　if (dwErrCde != SUCCESS)
　　{ ErrorStop(&lDriverHandle, dwErrCde);}
　　 = usChan;                         //讀一個數據
　　 = 0;
　　de = 0;
　　e = &fVoltage;
　　dwErrCde = DRV_AIVoltageIn(lDriverHandle, &ptAIVoltageIn);
　　if (dwErrCde != SUCCESS)
　　{ ErrorStop(&lDriverHandle, dwErrCde);}
　　dwErrCde = DRV_DeviceClose(&lDriverHandle);         //關閉設備
　　if (dwErrCde != SUCCESS)
　　{ ErrorStop(&lDriverHandle, dwErrCde);}
　　return fVoltage;                                     //返回采集數據
　　}
　　
　　 同理，數字量采集子函數也是類似的操作。

　　3.3多媒體定時器

　　由于多媒體定時器具有很好的實時性和較高的優先級，最高定時可達1ms，所以我們這個數據采集系統采用多媒體定時器來定時。需要的系統資源為：#include ；在borland環境下首先需要將文件通過implib命令轉化為borland下的格式,然后將相應的lib加到工程里。具體的多媒體定時器代碼如下：
　　void start_timer(double m_time_val)        //啟動多媒體定時器,m_time_val的單位是秒
　　{ TIMECAPS TC;
　　UINT TIMERES="0";
    UINT TIMEID;
    m_time_val*=1000;
    int time_interval;
    time_interval=(int)m_time_val;
    if(timeGetDevCaps(&TC,sizeof(TIMECAPS))!=TIMERR_NOERROR)
    { exit(0);}
　　timeBeginPeriod(TIMERES);      TIMEID="timeSetEvent"(time_interval,TIMERES,&(LPTIMECALLBACK)callbackfunction ,0,TIME_PERIODIC);

　g_TIMEID=TIMEID;
　　}
　　void end_timer()                   //終止定時
　　{ timeKillEvent(g_TIMEID);
　　timeEndPeriod(0);
　　}
　　void WINAPI callbackfunction(UINT uID,UINT MSG,DWORD DWUSER,DWORD DW1,DWORD DW2)
　　{                       //在此函數中加入定時內自己要做的內容，本系統即要加入
                        //模擬量、數字量采集子函數的調用和存儲數據等語句
　　}

　　首先調用void start_timer(double m_time_val)啟動多媒體定時器，多媒體定時器將每隔一個時間間隔調用void WINAPI callbackfunction(UINT uID,UINT MSG,DWORD DWUSER,DWORD DW1,DWORD DW2)函數，通過改變time_interval的值可以改變時間間隔（time_interval的單位是毫秒），在定時結束時調用void end_timer()來終止定時。

　　3.4存儲數據

　　本數據采集系統還將把采集到的數據存儲起來，以便將來對這些數據進行分析?，F(xiàn)在最常用的數據庫就是微軟的Access，而C++Builder對數據庫也有較好的操作，所以我們采取將數據存入Access的方案來實現數據的存儲。基本的操作步驟如下：

　　●使用ADO組件頁中的ADOTable組件來連接存儲數據的數據庫。

　　●由于ADOTable組件只負責連接數據庫，無法取得數據庫文件內的字段數據，所以我們?nèi)缘檬褂肈ata Access組件頁中的DataSource組件來實現，將它的DataSet屬性指定為ADOTable1（即前一步驟加入的ADOTable組件名稱）。

　　●往數據庫存數據的過程即是新增記錄的過程，所以只需添加幾句簡單的語句：

　　ADOTable1->Insert();
　　ADOTable1->FieldValues["voltage1"]=voltage1;
　　…………
　　ADOTable1->Post();

　　首先調用Insert方法創建一個緩沖區（即成為編輯模式），接著進行數據字段值的編輯，當我們完成數據輸入的操作后，必須調用Post方法，或者將當前的數據位置移到另一筆數據上，這樣才會將新增的記錄內容寫入到數據庫。

　　4 結論

　　試驗結果表明本文基于Borland C++ Builder開發的汽車自動變速器電控單元（ECU）實車試驗數據采集系統，能夠滿足車載分析試驗臺的要求，這為ECU的開發和優化控制策略打下基礎。
