隨著自主研發需求的不斷上升，我們都總布置的需求，從被動的設計驗證，向正向設計發生了轉變。

但在實際的工作過程，我們發現在概念設計階段，效力圖的評審，油泥模型的制作，表面數據的逆向，大約要經過3-6個月的時間，剛開始時，我們只能在2D的環境下對人體的坐姿進行簡單布置和驗證，一旦3D數據有了之后，我們卻會發現，無論經過多少輪，多經驗豐富的專家的評審，我們總會發現或多或少的布置方面的問題，而隨著總布置工作的推進，返工工作量越來越多，可以這么說，總布置就是整車設計的中樞神經，那怎么才能避免這種無謂的返工，提高概念設計階段的決策能力呢？

下面我們將通過對UG NX中自動化設計模塊的分析和應用進行總體布置設計的講解：

1.效果圖我們?cè)诳偛贾玫某跏茧A段，不可能等到油泥模型做好了，再來做總布置，那我們?nèi)绾我孕Ч麍D為輸入來構建一個3D的設計環境呢

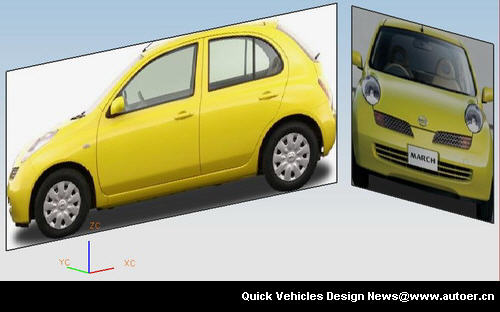

先看效果圖的輸入，在UG Nx環境下，我們支持Tiff格式的效果圖我們可以通過View-->Visulization-->Raster Image來輸入效圖輸入后結果如下圖示:
