一、 發展HCNG、CNG汽車的背景和意義

發展HCNG、CNG汽車的背景
        1、 環保節能
        前些年，世界各國為了發展各自的經濟，忽略了經濟的發展對環境的影響，付出了嚴重的代價。隨著二氧化碳排放的不斷增加，全球變暖的趨勢也越來越明顯。因此，如何減輕汽車尾氣污染甚至是零排放，成了世界各大汽車集團共同關注的主題，所以，氫能源、天然氣、電動汽車、混合動力等新型能源的出現，為未來環境的改善提供了有利的保障。

        2、 石油依賴性和汽車保有量的增加
目前，我國已經成為繼美國之后的第二大石油進口國，隨著我國汽車保有量的增加，對石油的需求量將進一步加大，這種加大不僅僅是帶來經濟問題，而且已經成為關系我國能源安全的政治問題。因此，新能源的開發，已經迫在眉睫。

　　3、 未來氫能發展提供機遇
　　由于可再生資源的儲量不斷減少，而我國對能源需求也在逐年增加，我國對環境保護的重視程度也越來越高，北京、上海等大城市已經率先實施了國IV標準，并提出在2010年后逐步與國際接軌。

　　就國外而言，歐洲及一些發達國家對機動車的排放標準更加嚴格，前一段時間的一篇報道稱，歐洲將于2015年左右實施歐VI排放標準。由此可以看出，不論國內國外，對汽車尾氣排放的要求越來越嚴格，新能源的研發勢在必行，在這種大環境下，就為氫能源的發展提供了良好的機遇。

發展HCNG、CNG汽車的意義

　　所謂HCNG，就是在天然氣發動機燃料中加入適量的氫氣（即氫氣/天然氣混合氣，簡稱“HCNG”），可以提高混合氣燃燒速度、擴大稀燃極限，從而提高發動機的熱效率、降低排放，這是目前國內外正在研究的熱點問題。

HCNG發動機的研究成果

　　近年來，國外開展了HCNG發動機的基礎研究及應用研究，其中美國、加拿大、歐盟、日本等國的研究最為活躍。在美國能源部（DOE）等支持下，美國Colorado州立大學；HCI公司(Hydrogen Components Inc.)、加拿大Westport等單位早就開始了氫氣/天然氣發動機的研究，取得了許多研究開發及示范應用成果。

二、 我國氫能經濟過渡路線圖

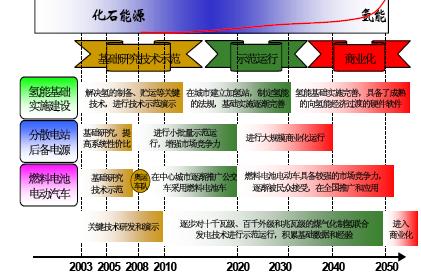

對于氫能經濟的發展，我國制定了一套由HCNG到CNG的過渡路線，即通過對HCNG發動機的研究和產業化，能盡可能利用現有設備同時促進氫能基礎設施的建設。下圖是我國氫能經濟過渡路線圖：

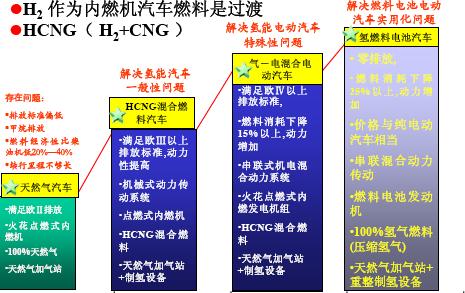

我國氫能經濟過渡路線圖

從天然氣汽車到氫能汽車的發展路徑

三、 CNG發動機的研究開發
　　在CNG的研發過程中，需要解決各種各樣的技術難題，如發動機的結構設計、燃?xì)獾膰娚?、點火時間的控制、尾氣的催化氧化問題，等等。針對這些問題，清華大學從以下幾個方面對CNG發動機的研發作出了具體的詮釋。

電子控制CNG進氣管噴射
空燃比開環控制
電控高能點火
稀薄燃燒
水冷式增壓器
氧化型催化器

下面我們通過一組圖片來具體了解一下CNG發動機：

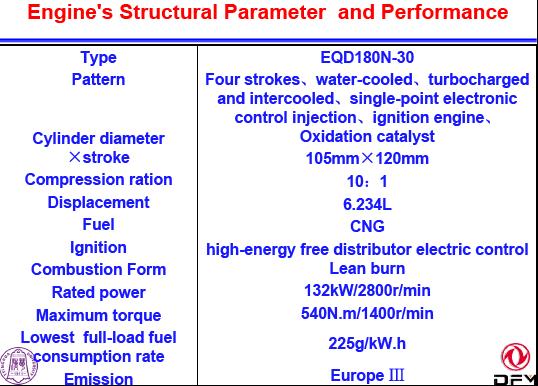

發動機結構和性能參數

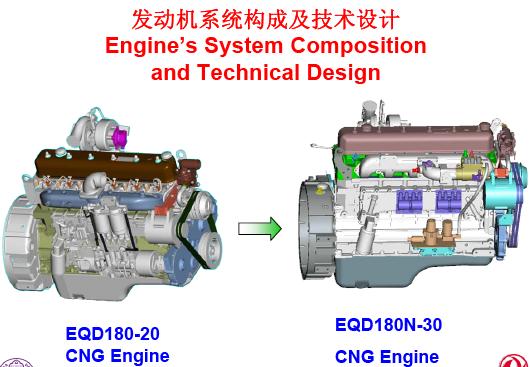

發動機系統構成及技術設計

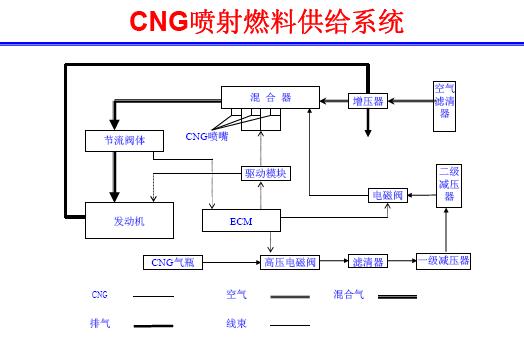

CNG噴射燃料供給系統

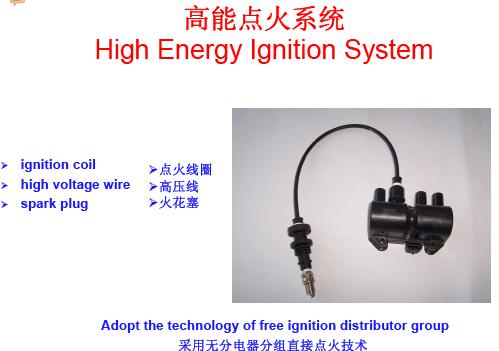

點火系統

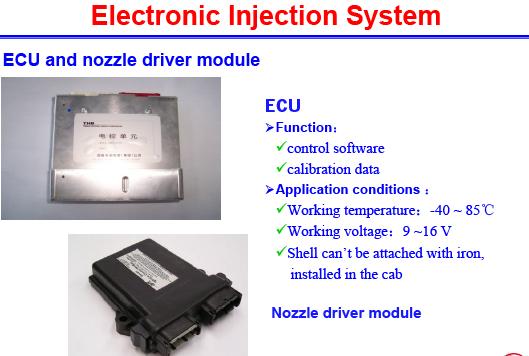

電控噴射系統

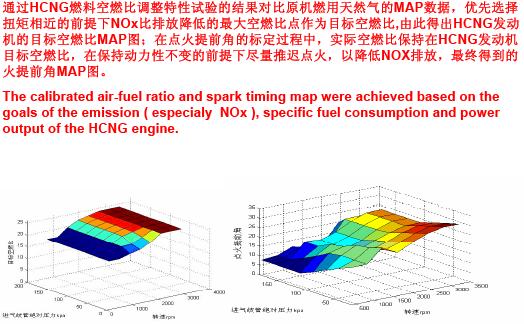

發動機的標定、匹配及臺架性能排放試驗

1、 臺架、道路標定試驗
2、 歐III ETC循環試驗方法
3、 不同市場的發動機和整車進行專項標定
4、 全面性能試驗
5、 排放認證工作
6、 怠速、過渡工況和低溫起動標定

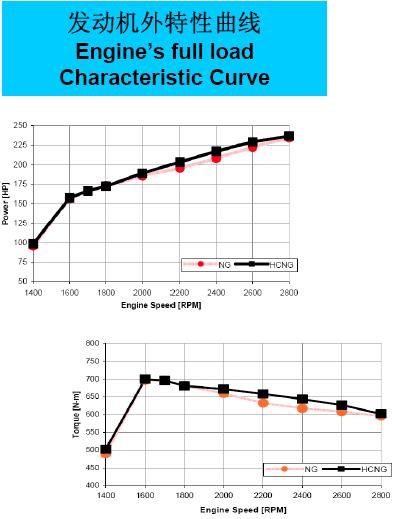

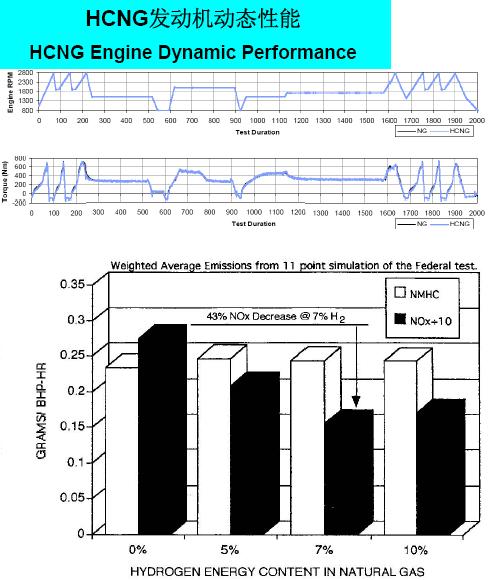

四、 HCNG發動機的研究開發
前面我們已經介紹過，所謂HCNG，就是在天然氣發動機燃料中加入適量的氫氣，因此摻氫的多少會對發動機的性能產生重要影響。下面我們通過幾張性能圖，來具體看一下?lián)綒淞颗c稀薄燃燒、燃燒持續期、熱效率和排放之間的關系、最佳點火提前角時摻氫對發動機性能的影響以及不同點火提前角時發動機性能的變化。

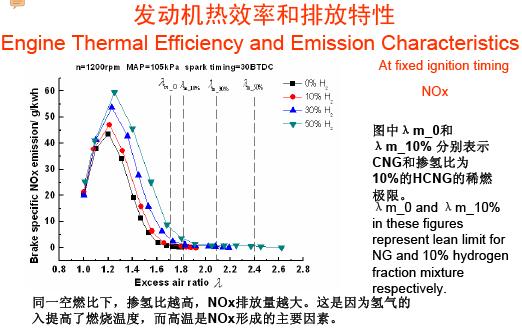

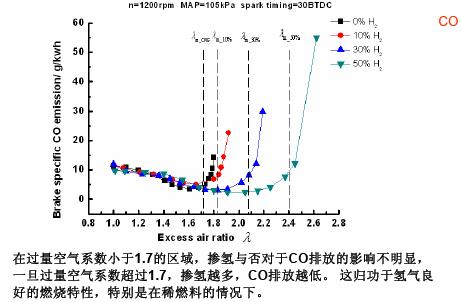

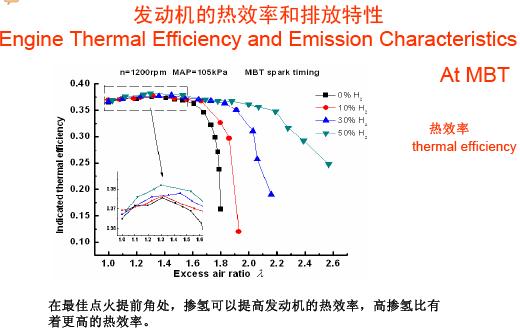

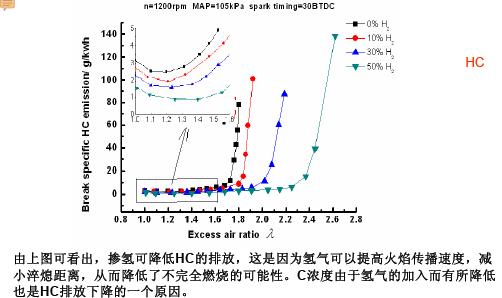

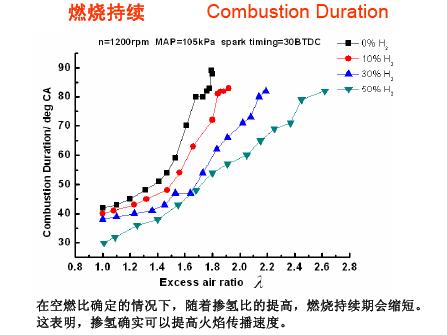

1、 摻氫量與稀薄燃燒、燃燒持續期、熱效率和排放之間的關系

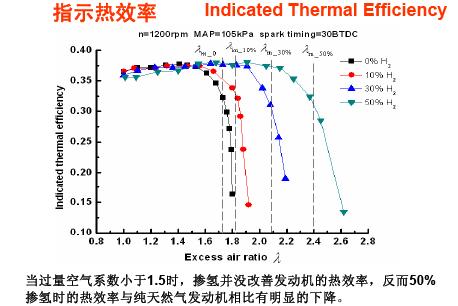

　　然而，當過量空氣系數超過1.5后，由于傳熱損失量的減小，摻氫對熱效率的改善效果還是很明顯的。由于氫氣的良好的稀燃能力，使提即使燃料很稀的情況下，發動機依然可以高效運行。

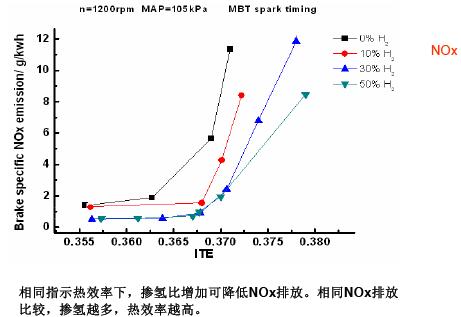

2、 最佳點火提前角時摻氫對發動機性能的影響

 結論：
◆ 由于氫氣的更寬的稀燃極限和更快的燃燒速度，發動機的稀燃極限可得到拓寬。
◆ 在動力最佳點火提前角下，摻氫比增加可提高發動機效率。在此點火提前角下，NOx排放差別不明顯。

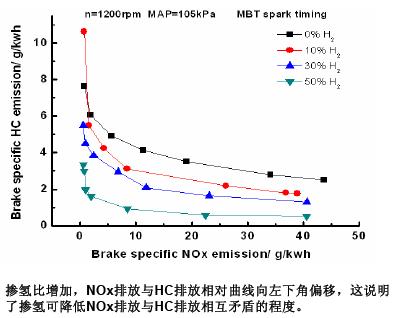

◆ 摻氫可減緩Nox排放與HC排放的相互矛盾程度

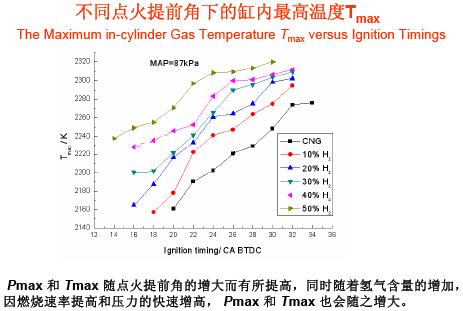

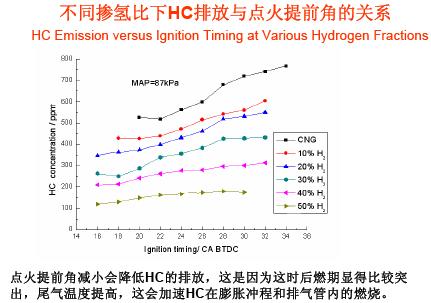

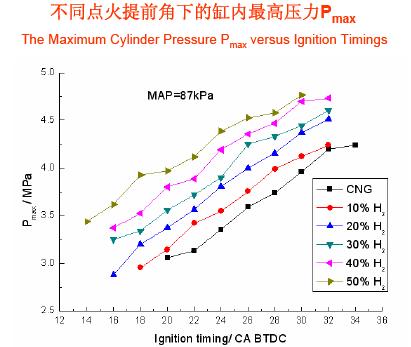

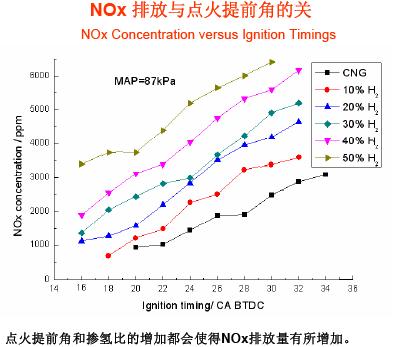

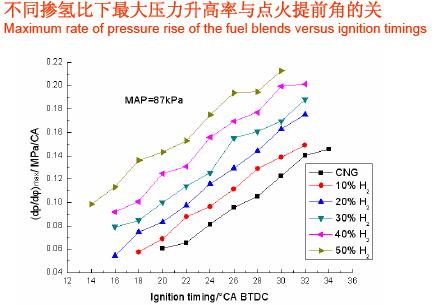

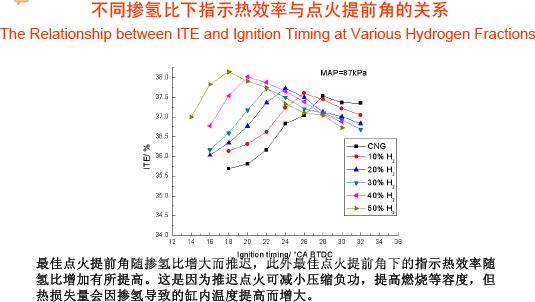

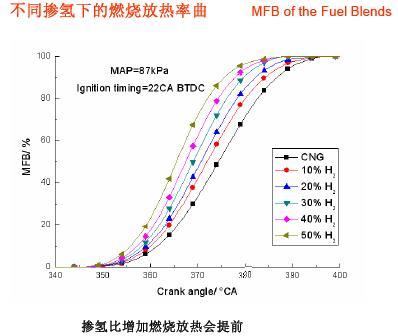

3、 不同點火提前角時發動機的性能變化

結論：

　　1、 隨著摻氫比的提高，最佳點火提前角越接近上止點，指示熱效率也有所提高。

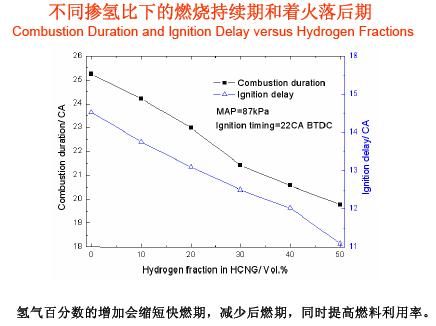

　　2、 燃燒持續期和點火延遲期隨著摻氫比增加而線性減小
　　3、 在相同的點火提前角下，摻氫比的增加會使得Nox排放和CO排放增加，而HC排放則減少。因此，摻氫在稀燃的情況下可避免高Nox和CO的排放

五、 結論與展望

　　1、 稀燃、推遲點火是HCNG內燃機行之有效的先進技術
　　2、 HCNG發動機的空燃比和點火必須進行精確控制，以保證在原機性能前提下進一步降低排放
　　3、 HCNG發動機摻氫比在20-30%范圍內時，可使HCNG發動機性能最優
　　4、 HCNG發動機能夠在動力性、經濟性（燃料消耗量）保持不變的情況下，大幅度減少排放（尤其是Nox排放），HCNG發動機排放能夠滿足國（歐）IV排放，并使發動機經濟性得到一定的改善（5%左右）
　　5、 天然氣摻氫（HCNG）燃燒發動機將是氫能在內燃機上應用最有前途和最具可行性的技術方案。為了應對越來越嚴格的排放法規要求，和解決石油能源緊缺的現狀，HCNG發動機必然沿著稀燃、進一步降低排放（尤其是Nox）、提高熱效率的技術目標不斷邁進。
