圖1  安全進入?yún)^(qū)域

當人們對射頻遙控大大提高車輛舒適性與安全性津津樂道時，新一代的車輛進入與啟動系統更將這種舒適與便利發揮到了極致，這就是無鑰匙進入與一鍵啟動。海拉正在對相關元器件以及新一代的用戶識別系統（生物識別）進行研究，必將在未來車輛進入與啟動認證系統的研發中扮演重要角色。

傳統的進入系統——射頻遙控

傳統的主動式車鎖系統主要由射頻鑰匙和接收單元構成。鑰匙的按鍵可以觸發許多舒適功能，例如打開或關閉車門鎖以及行李箱。射頻遙控的距離一般可達20m。

1.兼具安全與便捷

為了改善防盜功能，如今許多汽車都配備了基于transponder技術的電子防盜器。當鑰匙插入機械點火孔時，汽車激活鑰匙中的transponder芯片，然后通過低頻磁場交換信息，從而完成對鑰匙的識別。最新一代的電子防盜器能夠阻止任何未被授權的第三方啟動汽車，它對近年來車輛失竊率的顯著下降作出了巨大貢獻。

射頻遙控系統不僅讓冰冷的機械門鎖成為了過去，在北美市場上銷售的射頻遙控系統還含有一個應急按鈕，能夠觸發車輛的警報系統。

2.海拉的創新設計

基于在射頻遙控領域多年的研發經驗，海拉一貫注重概念的創新。根據車型配置的不同，海拉舒適控制單元能夠?yàn)槠渌到y(tǒng)提供額外的接口，如使用超聲波或者傳感器的內部車廂監測系統。此外，它還能集成其他一些功能，如輪胎壓力監測系統（TPMS），由此可以節約相當可觀的成本。

舒適控制元件含有射頻遙控信號的接收模塊，對射頻信號進行接收并進一步處理。該元件最初作為中央鎖定系統的控制元件而設計，而現代的CAN網絡內舒適控制元件的功能已不局限于此，可負責多個任務。

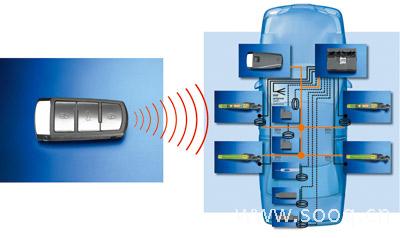

圖2  無鑰匙進入和一鍵啟動系統元件

其主要功能包括：射頻遙控接收元件、控制中央鎖定系統（舒適操作）、完成電子轉向鎖的主要任務和最新一代的防盜器。附加功能包括：TPMS軟件集成、控制警報系統、動力窗和遮陽頂棚的舒適調節（打開/關閉）、內部照明以及倒車警報燈的控制、診斷。

無鑰匙進入和一鍵啟動系統

無鑰匙進入和一鍵啟動系統完全避免了電子鑰匙進入或啟動汽車時的物理操作，用戶也不必再按動射頻遙控鑰匙上的按鈕來打開或關閉車鎖，而只需要隨身攜帶一個身份識別器，就能打開或關閉車門，極大地提高了便利性和安全性。

基于多年的開發和生產遙控鑰匙和舒適控制模塊的經驗，海拉開發和拓展了包括無鑰匙進入和一鍵啟動系統的系列產品。該系統的鑰匙中含有一個獨特的身份識別發射器，它由射頻發射器和三維低頻接收器組成，從而實現了無鑰匙進入和射頻遙控的有機結合。無鑰匙進入的工作范圍約為1.5m（見圖1），而射頻遙控的距離可達20m。

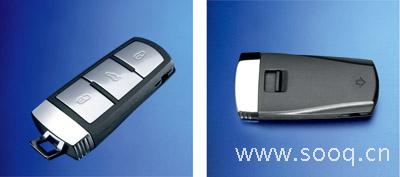

圖3  用戶身份識別器

該系統中的外部天線發送電磁波，在車外一定范圍內檢測逐漸靠近的身份識別器，并喚醒系統；然后進行一系列的身份識別過程對用戶身份進行鑒別。與射頻遙控系統的區別在于，射頻遙控需要人為地按動鑰匙上的按鈕，而無鑰匙進入只需要觸摸門把手上的傳感器就能實現車鎖的開啟與關閉。

1.啟動識別

一旦按下啟動按鈕，而且在車內某個區域檢測到身份識別器，啟動認證過程就自動開始，最終完成身份識別。引擎的啟動和停止都由啟動/停止按鈕來實現。如果按下啟動按鈕時，沒有在車內檢測到有效的身份識別器，那么只會發送一個報警信息，而不會啟動引擎。

2.安全性

精確的內外部檢測可以確保高質量的系統可靠性和安全性，再集成最新的電子防盜器，使防盜性能得到極大的提升。即使將身份識別器遺忘在車內，系統也能檢測到它的存在，從而防止用戶將身份識別器鎖在車內。在緊急情況下，用戶仍然可以使用隱藏在身份識別器中的機械鑰匙來打開車門。

3.技術特點

無鑰匙進入和一鍵啟動系統通過身份識別器和車輛之間的低頻與射頻通信來鑒別用戶的合法性。首先，車上的天線向用戶的身份識別器發送一個125kHz的低頻信號，之后身份識別器將數據加密后以高頻信號的方式反饋給車輛上的接收器，從而完成整個識別過程。此外，該系統的靜態電流消耗也非常低，有利于延長電池的壽命。海拉將許多內部和外部特性綜合在一起，例如TPMS系統或者第三方軟件等，使研發和生產成本降至最低。用戶對系統的特殊定制導致系統設備以及系統功能必須多樣化。海拉在產品開發過程中的高適應性和研發領域的高可變性，確保每個客戶都能得到滿意的解決方案。

4.系統元件

一般來說，無鑰匙進入和一鍵啟動系統主要包括：1個電子控制單元（ECU）、1個或2個用戶身份識別器、2個或3個甚至更多的低頻天線、1個或2個門把手電子模塊以及1個啟動/停止按鈕（見圖2）。

⑴電子控制單元（ECU）

ECU是被動式進入和一鍵啟動系統的控制中心，它含有必要的電氣元件來發送低頻響應請求，并接收來自用戶身份識別器的高頻反饋信號。同時，它還控制車門鎖的開關、CAN總線的通信以及其他一些功能：

①提供從車輛到用戶身份識別器的低頻通信鏈路；

②在識別到用戶合法身份時，讀取啟動/停止按鈕的信號，開始執行一鍵啟動程序；

③處理來自感應電容的開門信號，啟動無鑰匙進入程序；

④處理來自感應電容的鎖門信號，啟動無鑰匙退出程序；

⑤在識別到用戶合法身份后，打開或關閉車門鎖；

⑥通過與啟動/停止按鈕中的電子防盜器的通信，實現緊急啟動功能。

⑵用戶身份識別器和啟動/停止按鈕

用戶身份識別器（見圖3）代表了用戶的合法身份，它含有操作簡單的遠程控制器、智能的身份識別發射器以及內嵌的緊急鑰匙。在被動式進入和一鍵啟動系統中，用戶身份識別器有如下的功能：

①安全可靠的高頻鏈路。用戶身份識別器在身份識別發射器和高頻接收器之間提供一條安全可靠的高頻鏈路，該鏈路對每個發射器都是惟一的；

②安全可靠的低頻鏈路。用戶身份識別器能夠從已被認證的車輛那里接收低頻數據和信息；

③電池低電量報警。用戶身份識別器能夠檢測電池的電量，并在快要耗盡時發出警報；

④通過測量低頻磁場強度確定所在位置。用戶身份識別器能夠通過測量由車輛上低頻天線產生的磁場的強度，來確定自身的位置是在車內、車外還是行李箱里。

⑶門把手模塊

門把手模塊含有一個由串聯振蕩電路構成的低頻天線、一個接近式傳感器以及一個鎖門傳感器。其特點如下：印刷電路板集成在門把手中；通過集成在門把手中的天線調節低頻磁場的分布；二步式接近傳感器，靠近與解鎖；低消耗電流（450μA）。

⑷低頻天線

被動式進入和一鍵啟動系統是一個分級優化的系統，能夠根據客戶的需要提供1根、3根或者更多的天線來滿足各個層面的應用需求。根據天線安裝位置的不同，低頻天線大致可以分為門把手天線、內部天線、行李箱天線、尾部天線以及后窗臺天線，通過這些天線的不同組合實現不同的功能。

未來系統展望

海拉對未來車輛進入與啟動認證系統的研究走在了行業前列，主要有概念設計、測試新型編碼及傳輸技術以及正在進行的結構優化。此外，海拉對鑰匙功能的延伸以及生物識別技術正在進行著全新的嘗試。

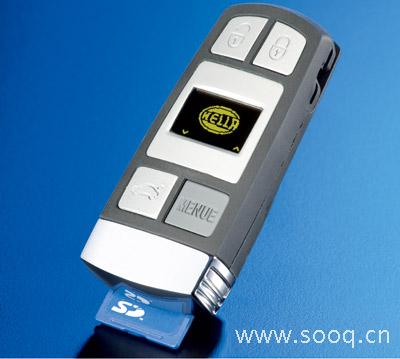

圖4  多功能鑰匙

1.多功能鑰匙

過去，鑰匙主要就是用來車門解鎖和上鎖，以及啟動和關閉引擎。將來，它必將成為人們生活中的一部分。通過新技術與傳統特點的有機結合，海拉將賦予它更強大的功能（見圖4）：

①設計：利用可替換的外殼實現更個性化的設計；

②多功能：加入有機發光顯示器來顯示更多的車輛系統信息，以及MP3播放器等；

③能源供給：利用高效的鋰電池提供能源，延長使用壽命；

④內存空間：大幅度提升的內存空間和可擴展的記憶棒；

⑤其他功能：車輛狀態描述、電池電量顯示、空調遙控、電子記事本、中控鎖和警報系統狀態顯示、警報系統激活以及警報提示等。

2.個性化的生物識別程序

基于生物特征的識別技術（見圖5）為車輛舒適性能的提高提供了更大的可能性。最近幾年來，基于生物特征的識別技術的可靠性越來越高，尤其在虹膜識別、面部識別以及指紋識別方面取得了突出成就。其中，面部識別和指紋識別就在車輛進入和啟動系統中得到了非常好的應用。其優點在于：

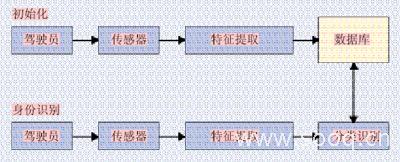

圖5  基于生物特征的識別系統框圖

①舒適性：在所有舒適元件中儲存用戶信息，如自動座椅、后視鏡以及方向盤的調整；空調設定；音響音量、調頻電臺的設定等。

②進入和啟動認證：合法的授權用戶可以執行；開啟電子防盜器；啟動引擎；啟動/關閉警報系統；打開/關閉中控鎖。

海拉已經與ENKO公司合作開發出了基于EFS加密的嵌入式指紋識別系統，它是一個單獨靈活的系統模塊。內部攝像頭對駕駛員面部的檢測揭開了面部識別的新應用，它能檢測駕駛員的疲勞度和機敏度，極大地提高了道路交通的安全性。

無論采用哪種基于生物特征的識別程序，系統都能根據初始化時的數據與后來采集到的數據進行比較和識別。這種識別程序?qū)︸{駛員來說可以是完全透明的，因此保證了最大的舒適便利性。
