一、引言

HCNG是將氫氣與天然氣按一定比例混合而得到的一種代用氣體燃料。它綜合了氫氣燃燒速率快，著火極限寬，是可再生永久性能源的特點，以及天然氣體積熱值高（較純氫），儲量豐富，排放低等優勢而發展起來的新型汽車動力燃料。

1983年Nagalingam等人針對點火提前角和排放關系,首先在AVL單缸機上從純天然氣、80/20、50/50、到純氫氣不同燃料進行了研究。試驗結果表明發動機的最大功率較純甲烷為燃料時下降了23%，主要是由于氫氣的體積熱值低于甲烷的體積熱值。但是由于氫氣的燃燒速度很快，使得最佳點火提前角減小[1]。推遲點火提前角所帶來的火焰溫度下降對降低NOx十分有利[2]。

1990年Yusuf等人使用尼桑公司生產的510型2.0升、四缸發動機研究了體積摻氫比20％的HCNG混合氣的當量空燃比和燃燒稀限的關系，得到的結論是最佳循環熱效率時HCNG的當量空燃比由純甲烷燃燒時的1.29升高到1.67[3]。1993年Yusuf等人通過試驗表明低負荷時HCNG與純甲烷相比增加了NOx，降低了未燃HC和CO，并且使天然氣的燃燒稀限由1.64的空燃比升高到1.85，燃燒范圍擴大了38％，當量空燃比也升高了13%[4]。

1994年Hoekstra等人使用點燃式發動機，對體積混合比為100/0，89/11，80/20，72/28和64/36的HCNG燃料進行研究[5,6]，所得結論為：隨著當量燃空比的降低，NOx排放增加，而HC有所下降。他們還發現，當空燃比為1.6時，摻氫比為28%和36%的混合氣有相當?shù)偷?/SPAN>NOx排放。

2000年Sierens和Rosseel等人研究了體積混合比為100/0, 90/10和80/20的HCNG混合氣的燃燒排放性[7]。他們認為只有HCNG有較低的摻氫比才能實現低排放性，若有實現超低排放，則必須進行尾氣后處理。

2006年黃佐華、汪金華等人在直噴發動機上研究了混合比為95/5，90/10，82/18的HCNG燃料[8]，其結論為點火提前角對HCNG直噴發動機的性能影響極大，當點火提前角增大時HC排放將降低，而NOx排放會升高，CO排放只有一些波動。

二、不同體積摻氫比HCNG燃料的對比試驗

試驗用發動機為東風EQD210N-20天然氣發動機，主要性能參數見表１。該發動機采用DELIPH公司ITMS-6F電控單元，采用單點電控噴射，水冷式渦輪增壓中冷，分組高能點火系統，空燃比開環控制。

表１EQD210-20主要性能參數

型  號

EQD210N-20

型  式

立式、直列、四沖程

進氣方式

增壓中冷

氣缸數缸徑×行程

6×105×120

活塞總排量

6.234L

壓縮比

10:1

額定功率/轉速

154 kW /2800r/min

最大扭矩/轉速

620 Nm/1600r/min

全負荷最低燃油耗

198g/ kW？h

在發動機渦輪增壓器排氣出口處安裝有日本HORIBA公司生產的MEXA- 720NOx空燃比分析儀。該儀器可以顯示空燃比、過量空氣系數、氧濃度和NOx。

因燃料是氣體燃料，不同體積摻氫比HCNG燃料的體積低熱值不同等因素，對比試驗沒有采用傳統的相同轉速相同負荷試驗，而是改為相同轉速相同能量輸入試驗。相同能量輸入是指采用不同HCNG燃料時輸入發動機的混合氣的低熱值是相同。采用此試驗方法可以使不同的HCNG燃料在發動機缸內具有相同的低熱值、相同的過量空氣系數，處在相同點火提前角的條件下，這樣便于比較發動機的有效效率（動力性）和經濟性。

整個對比試驗選定了三個發動機轉速，即800r/min、1200 r/min、2400 r/min，分別來對比燃料在發動機怠速、低轉速和高轉速下的性能。在各轉速燃料的輸入能量是用CNG燃料做為基礎燃料確定的。

2.1 怠速條件下（800r/min）的對比試驗

具體的工況條件為：轉速800r/min，節氣門關閉，旁通步進馬達為150步（全范圍為0～254步），各HCNG燃料的輸入能量等于相同工況條件下CNG燃料的輸入能量。因怠速條件下原發動機過量空氣系數為1.1，采用小于1.1的過量空氣系數會使發動機排放較差，而大于1.1的過量空氣系數會使發動機不能正常運轉，故試驗中所有燃料的過量空氣系數都保持在1.1。各燃料的性能對比如下：

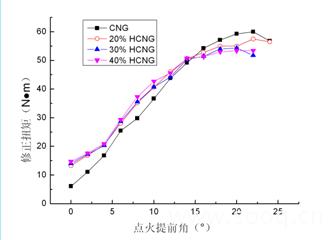

圖1 怠速條件（800r/min）燃料的動力性比較

從圖1可知在低點火提前角時各HCNG燃料的修正轉矩要比CNG燃料要大，但在較大的點火提前角時，CNG燃料的修正轉矩最大。其主要原因是HCNG燃料的燃燒速度較CNG燃料要快，所以采用較低的點火提前角時HCNG燃料的修正轉矩要高，但由于怠速時缸內燃燒條件惡劣，不同HCNG燃料的動力性區別不明顯。因?yàn)槭堑饶芰枯斎?，所以從上圖中也可是看出HCNG燃料的經濟性要優于CNG燃料。

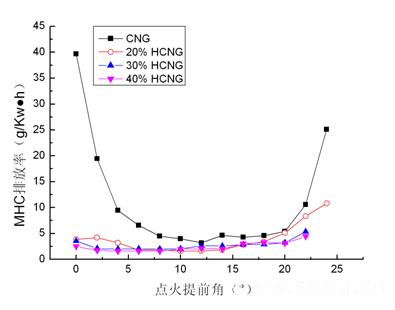

圖2 怠速條件（800r/min）甲烷排放率比較

圖2給出了不同燃料在不同點火提前角下的甲烷排放率，HCNG燃料明顯低于CNG燃料，主要原因是加入的氫氣加快了燃燒速度，使燃燒更充分，同時也使HCNG燃料的淬熄距離比CNG燃料要小。在較低或較高點火提前角時CNG燃料MHC排放率極大，主要是CNG燃料在這些點火提前角時燃燒惡化，而HCNG燃料在怠速下受點火提前角的影響較小，這一特性使HCNG燃料在怠速時有較強的低MHC排放優勢，因?yàn)樵诘∷贂r(shí)為保持轉速穩定性，點火提前角是不斷變化的。因?yàn)榘l(fā)動機缸內環境的原因，不同摻氫比的HCNG燃料的MHC排放率區別不明顯，在較低或較高點火提前角時可以看出摻氫量越大MHC排放率越小。

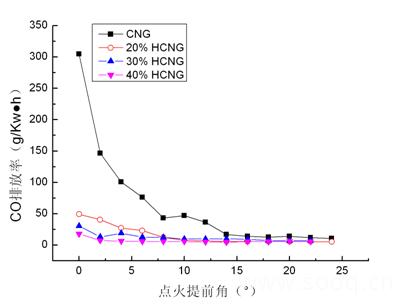

圖3怠速條件（800r/min）CO排放率比較

從圖3可以看出在低點火提前角時，摻氫量越大CO排放率越低。主要原因是摻入的氫氣優化了燃燒，且在怠速條件下缸內的燃燒溫度較低，基本上沒有發生CO2被H2還原成CO的反應。

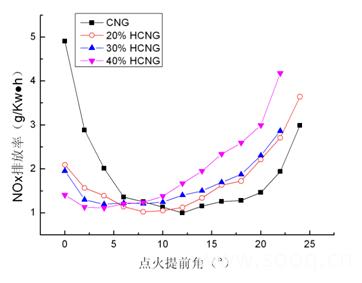

圖4怠速條件（800r/min）NOX排放率比較

圖4中NOX排放的規律十分明顯。在點火提前角θig較大時（為12°CA～23°CA）時HCNG燃料的NOX排放率要高于CNG燃料，HCNG燃料的摻氫量越大NOX排放率越高，主要是因?yàn)楦變?nèi)的燃燒溫度的原因。隨著點火提前角的推遲缸內的燃燒溫度不斷降低，HCNG燃料的NOX排放率逐漸降低。推遲點火提前角是降低HCNG燃料NOX排放的一個有效措施。

2.2 非怠速條件下（1200r/min,2400r/min）的對比試驗

選取發動機轉速分別為1200r/min和2400r/min。確保不同摻氫比的HCNG燃料在發動機每個工作循環時輸入低熱值等于相同工況條件下CNG燃料的低熱值。使用CNG燃料在兩個轉速確定不同摻氫比HCNG燃料的輸入能量時，發動機1200r/min轉速對應的進氣管絕對壓力為100KPa,2400r/min轉速對應的進氣管絕對壓力為80KPa，過量空氣系數分別為1.3、1.5。使用不同燃料的性能數據如下：

a)1200r/min                               b）2400r/min

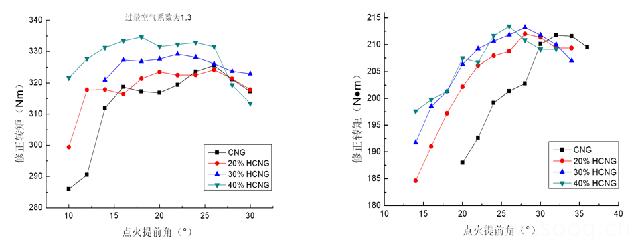

圖5 過量空氣系數為1.3時發動機使用不同燃料的動力性比較

a)1200r/min                                  b)2400r/min

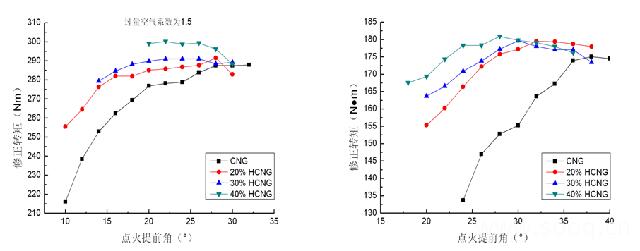

圖6過量空氣系數為1.5時發動機使用不同燃料的動力性比較

從圖5、圖6可以看出在相同燃料低熱值相同過量空氣系數條件下HCNG燃料摻氫量越大，MBT（Maximum Brake Torque Timing）點越靠近上止點，最大修正轉矩越大，主要原因是摻入的氫氣提高了燃料的燃燒速度，提高了發動機的等容度，從而增加了發動機的有效效率。同CNG燃料相比，推遲點火提前角時，HCNG燃料的修正轉矩降幅較小，這一特點使HCNG燃料可以通過推遲點火提前角來降低NOX排放。

a)1200r/min                                  b)2400r/min

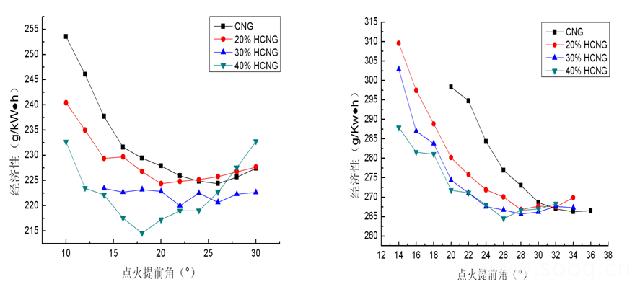

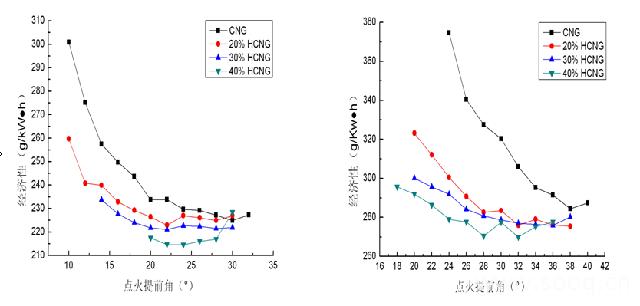

圖7過量空氣系數為1.3時發動機使用不同燃料的經濟性比較

a)1200r/min                                  b)2400r/min

圖8過量空氣系數為1.5時發動機使用不同燃料的經濟性比較

因?yàn)樵囼?yàn)時是采用不同燃料相同低熱值輸入的，所以動力性越好的燃料經濟性越好。圖7、圖8給出了燃料經濟性比較情況，在計算HCNG燃料經濟性時將氫氣的流量用等低熱值的方式換算成天然氣流量，再加到HCNG燃料中天然氣的流量上得出HCNG燃料的總流量的，而不是直接將氫氣的流量加上天然氣的流量得出HCNG燃料的總流量，這樣HCNG燃料就可以同CNG燃料比較經濟性了。可以看出HCNG燃料摻氫量越大，經濟性越好，經濟性最好的點越靠近上止點。上述的試驗中40％HCNG經濟性最好的點要比同工況下CNG燃料節能5.07％。

a)1200r/min                              b)2400r/min

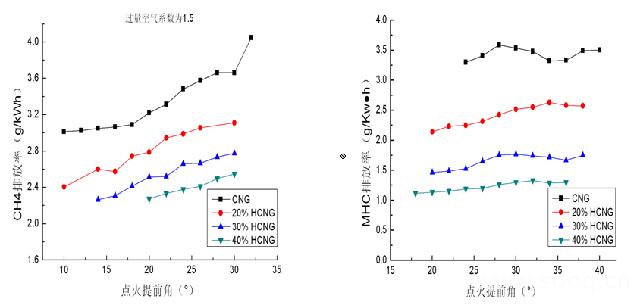

圖9 過量空氣系數為1.3時發動機使用不同燃料的MHC排放比較

a)1200r/min                                 b)2400r/min

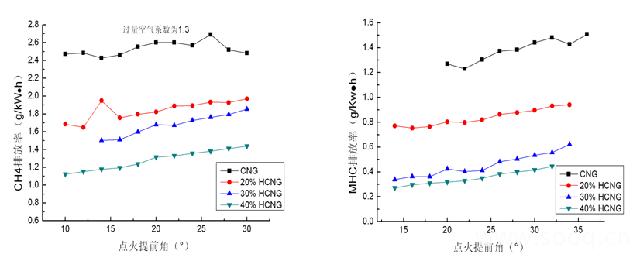

圖10過量空氣系數為1.5時發動機使用不同燃料的MHC排放比較

從圖9、圖10可知，HCNG燃料的MHC排放率要低于CNG燃料，摻氫量越大，HCNG燃料的MHC排放率越低，HCNG燃料的MHC排放都隨點火提前角的推遲而降低。CH4是一種化學穩定性較強的氣體，通過后處理不易去除，所以使用HCNG燃料在CH4排放上有較大的優勢。

a)1200r/min                                   b)2400r/min

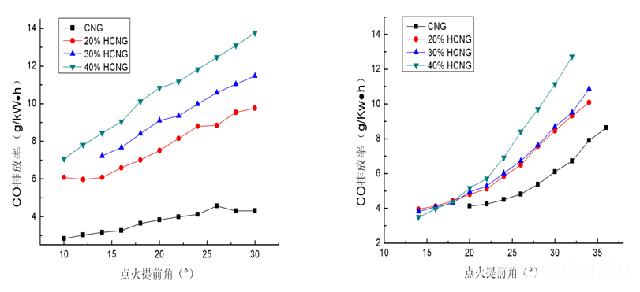

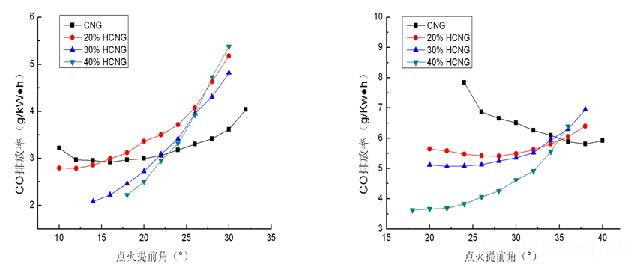

圖11過量空氣系數為1.3時發動機使用不同燃料的CO排放比較

過量空氣系數為1.3時HCNG燃料的CO排放率在較大點火提前角時都要高于CNG燃料，只在高轉速低點火提前角時會低于CNG燃料，且摻氫量越大，CO排放率越高。摻入的氫氣優化了燃燒，增加了缸內的溫度，當溫度高于2000K以后，CO2被H2還原成CO，從而增加了CO排放，當溫度低于2000K時，這一反應極弱[9]。

a)1200r/min                           b)2400r/min

圖12過量空氣系數為1.5時發動機使用不同燃料的CO排放比較

過量空氣系數為1.5時HCNG燃料的CO排放率隨點火提前角的推遲下降極快，在較低點火提前角時都小于CNG燃料，且摻氫量越大，CO排放率越小。主要原因是較稀的燃燒環境和較低的點火提前角使缸內的溫度有所降低，上述的還原反應沒有發生或較少發生，在較低的點火提前角時HCNG燃料的動力性又較高，所以CO排放率較低。

a)1200r/min                           b)2400r/min

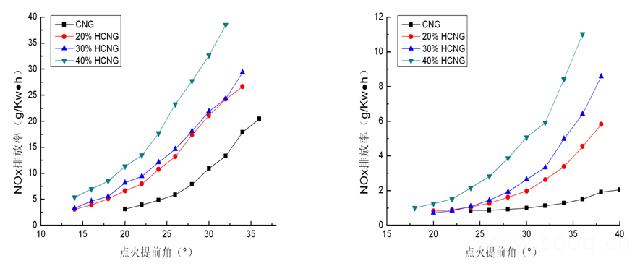

圖13過量空氣系數為1.3時發動機使用不同燃料的NOX排放比較

a)1200r/min                           b)2400r/min

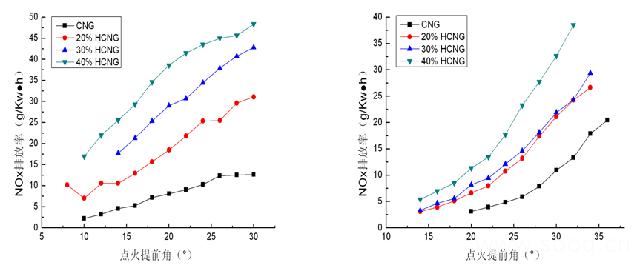

圖14過量空氣系數為1.5時發動機使用不同燃料的NOX排放比較

圖13、圖14給出了各燃料的NOX排放率。NOX排放與缸內溫度有很大關系，摻氫量越大，缸內燃燒溫度越高，NOX排放越多。在相同的過量空氣系數條件下，推遲點火提前角能有效的降低HCNG燃料NOX排放率。為得到較低的NOX排放率，有效的方法是增加稀燃程度的同時推遲點火提前角[10]。

三、結論

從上面等轉速等能量輸入的試驗可以得出以下結論：

3.1.在怠速條件下，發動機燃用HCNG燃料在動力性、經濟性和排放三個方面要比CNG燃料有優勢，但不同體積摻氫比HCNG燃料（20％～40％）之間區別不明顯；

3.2.非怠速條件下，HCNG燃料在動力性、經濟性上要優于CNG燃料，且摻氫量越大，MBT點越靠近上止點，動力性、經濟性越好；

的MHC排放率明顯低于CNG燃料的MHC排放率，摻氫量越大，點火提前角越小，HCNG燃料的MHC排放率越低；

3.4.在非怠速條件下，因?yàn)楦變?nèi)高溫造成的還原反應使HCNG燃料的CO排放率要高于CNG燃料，摻氫量越大，CO排放率越高。通過增加稀燃程度和推遲點火提前角來降低缸內溫度的方法可以減少HCNG燃料的CO排放，在過量空氣為1.5的稀燃條件下，低點火提前角時摻氫量越大，CO排放率越??；

3.5. HCNG燃料的摻氫量越大， NOX排放率越高。HCNG燃料降低NOX排放率的有效方法是增加稀燃程度，推遲點火提前角；

3.6.從經濟性和MHC排放角度出發，摻氫量越高越好，但過高的摻氫量會造成CO、NOX排放過大。在稀燃條件下，可以用氧化型催化器大幅度降低CO排放物，但NOX排放物很難消除，所以過高的摻氫比是不可取的。
