來源：

        磷酸鐵鋰動力電池（以下簡稱鋰鐵電池）作為鐵電池的一種，一直受到業(yè)界朋友的廣泛關(guān)注（也有人說鋰鐵電池其實就是鋰離子電池的一種）。就鐵電池而言，它可以分為高鐵電池和鋰鐵電池，今天我們以型號為STL18650的鋰鐵電池為例，來具體說明一下鋰鐵的電池的放電特性及壽命。

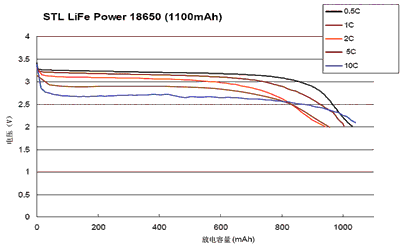

        STL18650的鋰鐵電池（容量為1100mAh）在不同的放電率時其放電特性如圖2所示。最小的放電率為0.5C，最大的放電率為10C，五種不同的放電率形成一組放電曲線。由圖1中可看出，不管哪一種放電率，其放電過程中電壓是很平坦的（即放電電壓平穩(wěn)，基本保持不變），只有快到終止放電電壓時，曲線才向下彎曲（放電量達(dá)到800mAh以后才出現(xiàn)向下彎曲）。在0.5～10C的放電率范圍內(nèi)，輸出電壓大部分在2.7～3.2V范圍內(nèi)變化。這說明該電池有很好的放電特性。

圖1  STL18650的放電特性

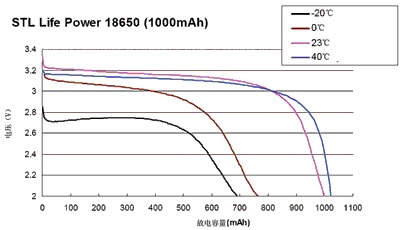

        容量為1000mAh的STL18650在不同的溫度條件下（從-20～+40℃）的放電曲線如圖2所示。如果在23℃時放電容量為100%，則在0℃時的放電容量降為78%，而在-20℃時降到65%，在+40℃放電時其放電容量略大于100%。
從圖3中可看出，STL18650鋰鐵電池可以在-20℃下工作，但輸出能量要降低35%左右。

圖2  STL18650在多溫度條件下的放電曲線

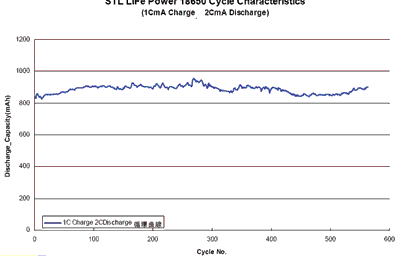

        STL18650的充放電循環(huán)壽命曲線如圖4所示。其充放電循環(huán)的條件是：以1C充電率充電，以2C放電率放電，歷經(jīng)570次充放電循環(huán)。從圖3的特性曲線可看出，在經(jīng)過570次充放電循環(huán)，其放電容量未變，說明該電池有很高的壽命。

圖3  STL18650的充放電循環(huán)壽命曲線

過放電到零電壓試驗

        采用STL18650（1100mAh）的鋰鐵動力電池做過放電到零電壓試驗。試驗條件：用0.5C充電率將1100mAh的STL18650電池充滿，然后用1.0C放電率放電到電池電壓為0C。再將放到0V的電池分兩組：一組存放7天，另一組存放30天；存放到期后再用0.5C充電率充滿，然后用1.0C放電。最后比較兩種零電壓存放期不同的差別。

        試驗的結(jié)果是，零電壓存放7天后電池?zé)o泄漏，性能良好，容量為100%；存放30天后，無泄漏、性能良好，容量為98%；存放30天后的電池再做3次充放電循環(huán)，容量又恢復(fù)到100%。

        這試驗說明該電池即使出現(xiàn)過放電（甚至到0V），并存放一定時間，電池也不泄漏、損壞。這是其他種類鋰離子電池不具有的特性。

相關(guān)：

（轉(zhuǎn)載）
