所謂“塑料-金屬的混合成型”實際上是將薄鋼片和玻纖增強熱塑性塑料整合到一起以制成一個完整的承重部件。2004年，北美地區的許多新型小汽車和卡車上就出現了這種由塑料-金屬混合成型的承重部件，由此而打開了塑料-金屬混合材料在其他承重汽車部件方面應用的大門。例如，塑料-金屬混合材料可以被更多地用于儀表板、保險杠的橫梁、門艙、后擋板等汽車部件上，此外還可應用于很多非汽車行業領域中，如設備外殼、自行車架等。
在汽車前端模塊由鋼制構件向混合組件轉化的過程中，Bayer無疑是技術的領導者。自1996年以來，Bayer已獲得了專利的注塑包覆成型方法就一直為Volkswagon、Audi、Nissan、Ford等汽車的零部件供應商所采用。2004年在北美地區，這種技術還出現在包括一些輕型卡車在內的10種最新應用平臺上。現在，Rhodia Engineering Polymers、Dow Automotive和BASF Performance Polymers等公司已經在這種塑料-金屬混合材料應用領域展開了商業競爭。

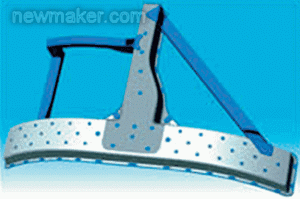

Bayer發明了一種塑料-金屬的組合方法，先在2個或多個金屬片上
沖出成行排列的孔，然后用尼龍進行包覆成型
據俄亥俄州阿克倫城的一家專注于市場研究的公司——Eller公司的Bob Eller先生介紹，在制造半結構汽車部件的應用中，塑料-金屬混合材料體系與直接復合的長纖維聚丙烯復合材料展開了激烈的競爭。他說，全塑復合材料在降低重量和成本方面比混合材料體系更有發展?jié)摿?，但在功能整合以及改進部件結構方面，這兩種材料都有優勢。
低成本的混合體系制造技術采用熱鉚接以及超聲波焊接的方法將塑料和金屬連接在一起
隨著全塑汽車部件應用的不斷推進，塑料-金屬混合體系將在更高性能的應用領域開拓市場。在美國，防側撞法規的推出為塑料-金屬混合材料在高性能部件上的應用提供了機會。
拓寬塑料-金屬混合體系的應用范圍
Bayer開發的塑料-金屬混合材料技術說明了這樣的事實，即增強開口部分，U形鋼制沖壓片的側向支撐作用可在很大程度上提高部件的承重強度。將經沖壓制成的帶有鐘形通孔的金屬嵌件放進注射模具中，用30％的短玻纖增強尼龍6進行包覆成型，可制得交叉肋形的支撐構件。金屬和尼龍的結合是由于尼龍熔融后滲入通孔中形成“鉚釘”，構成力學聯動裝置。由于注塑機只在一個方向開啟，所以Bayer的塑料-金屬混合材料技術最初僅適用于具有交叉肋形的二維結構部件。但來自Bayer的消息稱，如今他們已開發出了新的技術，可用于具有多方向肋結構的部件。
雖然Bayer的混合材料結構件有開口，但其彎曲強度、軸向強度和扭轉強度均好于許多閉合的結構，如盒式結構件。利用Bayer的技術，金屬?zèng)_壓片的壁厚和重量不僅可以被減少40％～60％，而且具有很好的承重強度。在奧迪A6的前端模塊和福特Focus的格式增強體系中，該技術的應用帶來了明顯成效，至少降低了10％的成本和重量。
混合材料體系的最新進展是模內成型裝配。即2個或更多的、帶有排列成行的孔的金屬片被自動地置于模具內并校準好通孔，然后用尼龍進行包覆成型，最終形成一個部件。據Bayer介紹，這能降低前端、門組件及窗口調節器的裝配成本。
據說目前在美國，“盒式”車門模塊雖然不具備足夠強的承重能力，但通過對部件的集成則顯示出了塑料-金屬混合材料在成本方面的優勢?，F(xiàn)在新的趨勢是，眾多的部件，如聲控和溫度控制部件等都將被集成在空間不大的車門模塊中。此外，對車門模塊框架采用新的設計結構也為市場所認可，即該框架的設計是利用側旁的接合線長條把內門和外門連接起來。這些都將有利于塑料-金屬混合材料的發展。
Tier One的一家供應商，位于德國Coburg的Brose公司每年都要裝配大約一億個用于車門模塊、座位調節器及窗戶調節器的組件，這些組件一般是由很多廉價的鋼制部件構成。據該公司介紹，目前他們正在探索在一些特殊的應用中使用塑料-金屬混合材料，并已經設計出了一種由混合材料制作的窗戶調節器實驗?zāi)Ｐ?。由于該模型是一個整體的組件，因此減少了二次加工工序。然而，這種對部件的集成帶來的不利因素是，不便于對原有設計進行重新調整以及對一些復雜部件進行修理，這一缺點阻礙了塑料-金屬混合材料的廣泛應用。
不同的汽車防側撞要求使得塑料-金屬混合材料在儀表板橫梁方面的應用難度增大。雖然市場需求傾向于對低成本、單一材料的應用，但塑料-金屬混合材料仍將會占有一席之地。
不同的方法
來自Dow Automotive的消息說，大量的試驗證明，去年在大眾汽車前端模塊的模型應用中引入的混合材料體系具有很強的粘合性能，因此目前大眾已經采納了Dow的系統，并將其應用于兩款2006歐版車型的前端部件中。
利用專有的低能量表面粘結劑（LESA），Dow將玻纖增強聚丙烯與金屬粘結在一起。這種丙烯酸－環氧體系的粘結劑不需要對聚丙烯進行預處理。這種粘結劑能產生持續的耦合作用，并能最大程度地降低應力集中。目前，該體系已被應用于高速機器人中。
Dow最新的粘結劑牌號是74030。該產品在硬度方面做了適當?shù)南抡{(diào)，以使韌性得到最大程度的提高（伸長率達到60％），同時，粘結力也得到了提高，并加快了固化速度。據介紹，這種粘結劑起著緩沖和吸收層間壓力的作用。
利用Dow的塑料-金屬混合材料技術能夠制出承重能力較大的封閉型構件，盒式的輪廓為混合物部件的多功能化開辟了道路，譬如把氣囊直接安裝在IP梁上或者把空氣或水循環體系嵌入到門組件中。
Rhodia汽車業務全球總裁Eric Noyrez先生介紹說，成型塑料-金屬混合部件一般需要使用配套的機械、加工手段和原材料，這就使其比單一材料制得的部件成本更高。因此，對特殊部件的最優化設計顯得極為重要。目前Rhodia已經開發出了一系列的混合組件技術，這些技術均以增強尼龍材料為基礎，且不具有專利權限，同時能提供不同級別的性價比。
其中一種技術為金屬的包覆成型（MOM）。在南美，該技術曾在2004輕型卡車的前端模塊制造中得到了應用。該金屬包覆成型技術的特點是，將鋼沖壓片置于注射模腔內，通過壓縮的方法使增強尼龍層包裹在鋼片上。然后采用高速、自動化的方法，如超聲波技術，使尼龍部件被焊接在金屬嵌件的塑性表面上，最后得到的是具有連續的接合線和承重強度較高的封閉型構件。這種核殼結構具有防塵作用，并允許將諸如電纜、空氣或水通道等整合進來。

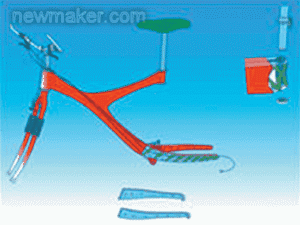

塑料－金屬混合材料正在從汽車領域的應用拓展到其他市場，
例如運動器材和自行車架
Rhodia還利用氣輔或水輔注射的方法，將一種更硬更薄的尼龍表層用于金屬包覆成型的部件中。這種方法雖然增加了成本，但提高了承載強度，優化了整體功能。據說，這種方法在前端模塊、剎車踏板和車門把手等方面具有應用潛力。
目前，Rhodia正在試圖進一步降低塑料－金屬組合件的成本。其方法是，采用帶沖壓孔的U型鋼片，尼龍部件被單獨模塑成型，利用熱樁來鎖住鋼片上的沖壓孔，并通過超聲波焊接或熱打樁的方法來生成鉚接端，以將塑料和金屬粘結起來。
一年前，BASF引進了所謂的“金屬軸環”（metal-collar joining）連接方法,即在金屬片上沖壓出5mm直徑的軸環，然后用冷壓的方法將金屬部件壓入模塑成型的30％玻纖增強的尼龍6或尼龍66部件中。軸環的截槽使金屬和塑料被鎖定在一起，而軸環的位置是可以改變的。
據介紹，“金屬軸環”連接方法最初在商業上的應用是汽車的前端組件以及其他汽車部件。與包覆成型相比，“金屬軸環”連接方法的優勢在于尼龍部件的單獨注射成形可制得具有三維交叉肋形的封閉構件，并增大了扭轉強度。BASF宣稱，這一技術具有更好的尺寸穩定性和更低的金屬回彈性，同時廢品率也很低。
