熱試技術是目前國內外發動機出廠在線檢測的重要手段，其通用性和擴展性優于冷試手段，但其使用成本高，并對環境造成了一定的污染。從發展和提升水平的觀點出發，冷試技術將是今后我國發動機出廠在線檢測的重要手段，它可進一步提升生產過程的管理，節約成本。
眾所周知，發動機是汽車和各種機械的重要總成之一，對其加工質量和裝配質量的檢查成了現代化工廠精益生產和目標管理的重要環節。本文所討論的在線檢測均指發動機裝配下線后的出廠熱試和冷試檢測。隨著電子技術、網絡技術的飛速發展和基礎測試手段的不斷改進，發動機在線檢測技術也得到了快速發展，目前還沒有一個統一的標準，我們從長期的工作實踐中總結了某些經驗，供大家借鑒。
概念、分類和應用
對于發動機的在線檢測，國內外比較普遍接受的是按測試手段進行分類，可分為熱試檢測（Hot Test）和冷試檢測（Cold Test）兩種。
1、熱試檢測
熱試檢測可理解為發動機在裝配線上裝配完畢，運送到測試臺上，在連接水、油、電、氣后，點火啟動發動機，在熱力狀態下按工藝要求完成各轉速或負荷工況下的測試。
（1）按載荷狀態，可分為空載和加載兩種。對于柴油機而言，目前絕大部分為加載（負荷）試驗（少數轎車用柴油機按各用戶的工藝要求采用空載測試），一般采用測功機為負載設備。水力和電渦流測功機為目前我國柴油機廠家較多采用的方式，設備和手段比較簡單、常用；而對于汽油機而言，國外目前為空載和加載方式并舉，國內基本上為空載試驗，但也逐步開始引進加載測試設備，數量很少，僅在1～2個合資公司開始嘗試，一般經驗的加載量不超過臺架試驗滿載的1/3。某些文獻中把熱試的概念片面地理解為一定負荷的加載運轉有一定的局限性。國內目前尚未完全開發成功與國外加載試驗臺技術相當?shù)脑O(shè)備，德國SIEMENS公司、JW FROEHLICH公司等在這方面比較領先，已有應用實例。
（2）按啟動方式，可分為自身車用啟動電機和外部動力啟動，外部動力一般有（變頻）電機和液壓馬達等。
（3）磨合。微型車發動機大部分均帶變速器進行測試，試驗過程中有的用戶還增加了變速器換檔、機器小圓弧過渡性能等試驗。
（4）按運轉方式，有依設定程序自動運轉和手動控制運轉方式，相比而言，后者成本低，目前國內大部分采用此種方式。
（5）按外部公用系統的連接和供應方式，這里一般指的是發動機進行正常運轉所必需的冷卻液、燃油、壓縮空氣的供應。機油壓力和溫度的測量以及廢氣的排放等管路的連接方式有手動快速連接（使用或不使用快速接頭）和自動對接方式，目前，國內外以前者居多。冷卻液、燃油的供應方式以閉環方式居多。從使用效果、節約成本和維修方便角度而言，采用帶快速接頭的手動快速連接方式較佳。
（6）按物流方式，有空中懸掛鏈、地面輥道（直輥、橫輥）的自動輸送方式，以及手推小車、電動（或氣動）葫蘆吊的手動方式，同時也有這兩者相結合的方式。
（7）按數據采集方式，目前人工采集和自動采集這兩種方式都在普遍使用。但從規模生產管理出發，必須具有自動數據采集功能，避免數據記錄中的人為因素。同時，單機顯示的液晶觸摸屏和友好的人機界面交換方式已被大家普遍接受。
（8）按燃料供給方式，有供應汽油、柴油、LPG、CNG等單燃料形式，以及雙燃料形式和燃料電池發動機熱試臺測試系統等。
（9）按布置方式，有單工位、雙工位方式，集裝箱式系統集成等。
以上幾種方式各有特點，適合于不同用戶的實際需要。我們認為具體采用何種方式或手段，還是應從用戶的自身需求出發，沒有必要盲目地追求高配置，一般可預留接口空間，待使用一段時間或二期工作開始時再增加某些功能和配置，這樣有利于快速收回投資，真正符合企業的發展規律。
在熱試方面，我們進行了較長時間的開發和實際生產應用，最初是對進口設備和國外技術進行消化吸收，然后自主開發，發展到目前的具有自動對接、交流變頻、以太網和現場總線、移動數據、組態軟件等集成技術。目前，具有自主知識產權的試驗裝備在國內許多著名的汽車發動機生產廠的使用效果良好，成效顯著。這方面的典型圖例見圖1～圖4。

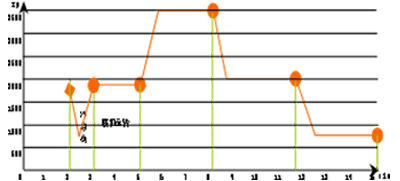

圖1 典型的時間-轉速曲線示意圖

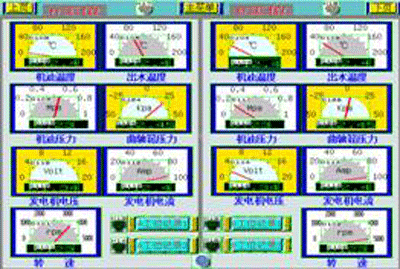

圖2 典型的HMI人機界面示意圖（實時數據采集顯示）

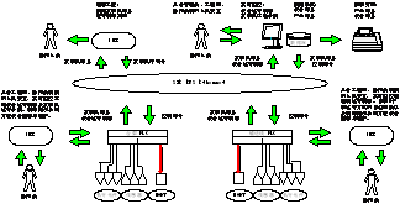

圖3 典型的數據管理系統示意圖

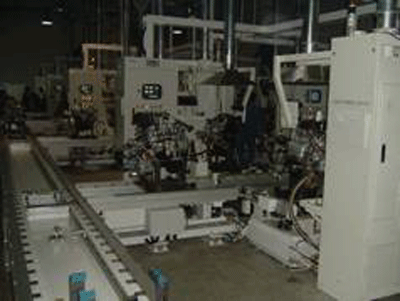

圖4 自行開發的裝備的生產應用實例
2、冷試檢測
冷試技術是近幾年來迅速發展起來的新技術。冷試檢測設備安裝在發動機裝配線某工位上，當裝配中的發動機到達該工位時，冷試檢測設備開始自檢、連接等動作，最后由外界交流伺服電機倒拖帶動發動機旋轉，在不點火的狀態下通過各傳感器采集數據，并匯集到計算機中進行數據分析、綜合、對比等，自動判定冷試結果合格與否，一般最高轉速不超過3000r/min。
國外許多著名的汽車發動機公司已普遍使用冷試檢測，目前國內個別汽車發動機廠家也開始引進和使用該技術和裝備，冷試技術和裝備有望在國內流行。由于冷試技術需要事先做大量的數據收集和分析，開發成專門的數據庫，而且數據庫一般對同一平臺的機器適用，工作量很大。目前，國內還沒有真正公開報道有關冷試檢測臺架研發成功的消息，德國SIEMENS公司、JW FROEHLICH公司、美國ABB公司等研制的設備在生產實際中已有應用。下面就根據平時的工作經驗，探討一下有關冷試技術的一些情況，希望對大家的工作有所幫助。
（1）冷試臺架的組成
機械部分，包括機床床身、托板上料系統、發動機夾緊裝置、驅動裝置、驅動適配器的同步裝置、各種自動封堵裝置、防護罩等；
測試和控制系統，包括自動零-校正、常規電氣配置、傳感器系統、可編程序控制器系統、面板操作系統、網絡系統、計算機系統（硬件和軟件）、安全系統等；
公用輔助系統，包括液壓裝置和氣動裝置等。
（2）參數測量
一般需要測量轉數、轉角變送器、扭矩、油壓、油溫、進氣壓力、排氣壓力、氣缸1的OT-識別、控制時間、曲軸變送器等，每個參數都有范圍和精度要求。具體設備中的參數測量根據實際情況還有很多增加。
（3）基本過程和節拍基本過程：
*帶著發動機的托板進入工位，此時檢查冷試臺架的傳感器 (零-校正)；
*從移動數據塊讀數據并按發動機型號調用相應的測試程序；
*在變速箱法蘭一側對發動機夾緊并耦合驅動裝置；
*自動連接裝置進給；
*驅動發動機測試過程開始；
*自動連接裝置退回；
*發動機松開及斷開驅動裝置；
*將帶有發動機號碼的測試結果送入檢測計算機；
*發動機離開冷試臺架。
一個冷試臺架的測試時間一般在100s左右，最短的甚至在65s左右。需要特別說明的是，各發動機廠若需采用冷試設備，因其發動機機型和平臺的不同而在數據處理和分析方面有很大的不同，上面所講述的冷試臺架組成、過程和節拍等僅是個例，但具有了基本的內容。

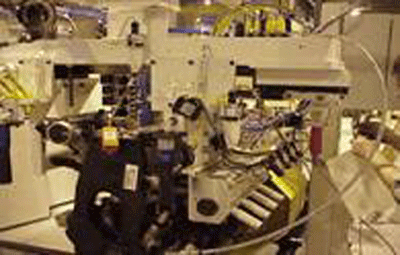

圖5 生產應用示例
熱試、冷試的優缺點比較
1、熱試優缺點
可以真實地發映出發動機的一定工作狀況，發現發動機在運轉過程中的某些問題；
通過熱試的過程，降低零件表面粗糙度，側面地分析發動機的裝配狀況，從而為提高各部件的裝配質量提供這方面的依據；
單機設備投資低，適合多品種、多平臺發動機的混線生產要求，通用性、開放性和擴展性較好；
測試時間長，國內最短的熱試時間為5～8min，一般控制在10～20min，極端的情況要求超過30min，若需保證同樣的生產節拍，必須增加臺架數量，大大提高了設備投資成本；
由于測試過程中需消耗大量的燃油、水、電、氣等原料，其使用成本遠高于冷試檢測，且發動機的廢氣、廢物排放對環境造成一定的污染。
2、冷試優缺點
由于測試過程中無需消耗燃油等因素，其使用成本低于熱試檢測，不存在發動機的廢氣排放對環境造成的污染；
通過發動機低速（相對熱試而言）時高精度傳感器所采集的數據，來相對地分析加工、裝配和高速時可能存在的問題；
通過高精度的儀器和大量傳感器來捕捉發動機的工況，具有高度的獨立性、精確度和完善性；
雖然單機成本比熱試單機要高，但由于其測試時間極短、原料消耗少，故使用成本遠遠低于熱試；
冷試中發動機轉速較低，一般最高在2000～3000r/min，同時溫度也低，故其安全性高于熱試設備；
不足之處是它要求發動機零部件的加工質量、裝配質量必須達到一定的精度要求，對整機廠和零部件企業的相關加工、裝配和生產管理提出了更高的要求，這有利于發動機行業整體水平的提升；
要求事先對該平臺的發動機的相關參數通過大量的試驗建立數據庫，某些資料介紹至少要10000臺次發動機的測試參數作為基礎數據，這就需要進行大量和細致的工作；
同時，由于冷試過程中無燃燒、加熱等，不能檢測熱力循環中相關的缺陷，一般在全部裝配完成后，采取裝車點火或抽取一定比例進行空載熱試的方法（質量保證部門專門的抽取檢測措施不在本文討論的范圍內），予以保證出廠發動機的合格要求，抽取的比例在國外的數量一般不超過10%。
結束語
熱試技術是國內外目前發動機出廠在線檢測的傳統和重要手段，其通用性和擴展性優于冷試手段，但其使用成本高，并對環境造成了一定的污染。
冷試技術因其測試精度高，測試時間短和使用成本低等優點，可極大提升發動機行業的加工、裝配和管理水平，是目前國外較多發動機廠對發動機在線測試平臺的基本要求，備受發動機生產廠家的青睞。
兩種檢測技術和手段各有優缺點。由于國情的限制，目前國內仍以熱試檢測為主，個別合資企業開始使用冷試檢測；從發展和提升水平的觀點出發，冷試技術是今后我國發動機行業尤其是轎車發動機出廠在線檢測的重要手段，把兩者合理地結合起來是今后發展和努力的方向。
