CX－One是歐姆龍公司開發推出的編程和配置軟件集成工具包，該軟件包集成了歐姆龍的PLC、網絡、HMI、運動控制、驅動器、溫控器和傳感器等FA產品的支持軟件。
如果在個人計算機上安裝了FA集成工具軟件包CX－One，那么將允許從IO表中的CPU總線單元（CPU Bus Unit）以及特殊IO單元（Special IO Unit）啟動該模塊的支持軟件，以及進行網絡配置，設定連接的各種元器件，可以提高PLC系統的構建效率。

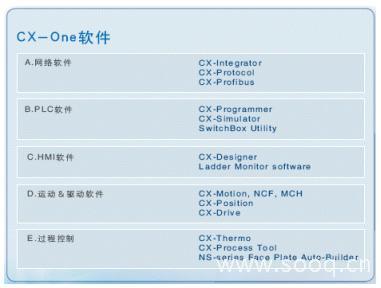

CX－One軟件主要由如下5部分組成：

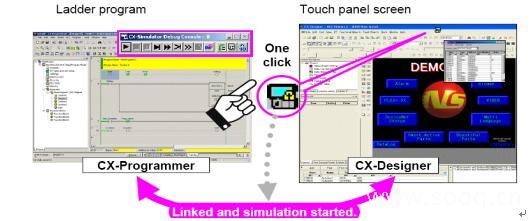

用戶可以根據自己的需要，全部或者部分安裝以上軟件。在這里不對以上所有的軟件進行詳細介紹，主要對CX－One2.0中獨有的集成仿真功能進行介紹。大家在作工程時使用的比較多的是PLC和HMI，在以前的歐姆龍的軟件中，PLC的梯形圖是可以進行仿真的（使用CX－Programmer和CX－Simulator）。另外HMI也是經常使用到的產品，歐姆龍的NS系列產品，使用CX－Designer制作畫面，也可以支持仿真功能，這樣可以節省開發時間提高開發效率?，F(xiàn)在歐姆龍推出的CX－One2.0版將兩者的仿真結合起來，不需要PLC，就可以完整、高效的仿真一套PLC和HMI組成的系統，相同的變量將兩者緊密有機的結合起來，如下圖：
具體的操作如下：

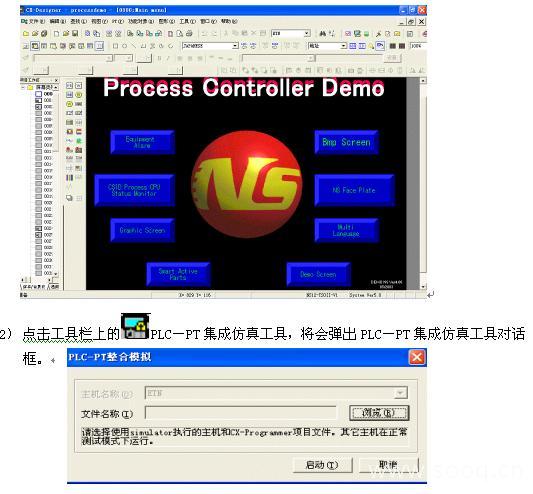

1） 打開Cx－Designer軟件，創建相應的畫面
3） 打開和觸摸屏相關聯的PLC梯形圖.CXP文件
4） 按下啟動按鈕，PLC－PT集成仿真將被啟動

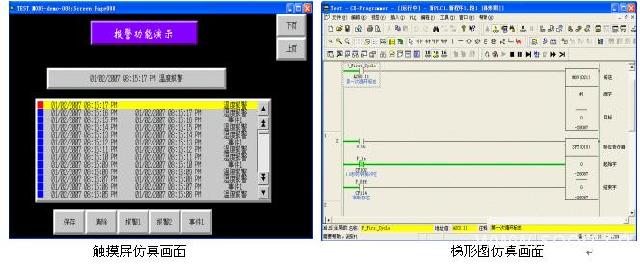

5） 啟動后，NS觸摸屏中A通信口的數據和CX－Programmer中的數據相關聯，修改觸摸屏的數據將會反應到梯形圖中，在梯形圖中的數據變化也會反應到觸摸屏的畫面中。本例在PLC的程序中循環觸發報警1、報警2、事件1分配的地址0.00、0.01、0.02,可以在觸摸屏上看到溫度報警、濕度報警、事件1等信息的循環顯示。
通過PLC－PT的集成仿真功能，可以真實的模仿現場的各種工況，可以在沒有PLC和PT硬件的情況下，同時調試PLC程序和觸摸屏畫面，為現場的實際調試打下良好的基礎。
（轉載）
