馬達轉數與負載力矩的關系

?       馬達的負載（力矩）變大時，轉數會相應降低。

?       根據轉數的下降比率來檢測負載（力矩）的變動。

滑差判斷的方法

?   根據編碼器的反饋脈沖來計算馬達的實際運行頻率

?   計算出頻率比率，頻率比率比設定値小的情況下

?   即判定為過載

? 　頻率比率＝實際運行頻率/設定運行頻率×100％

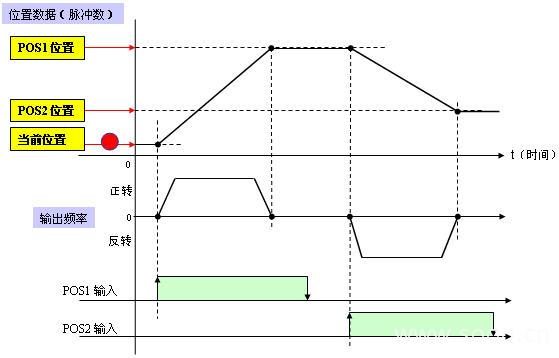

運行方式1（POS1/POS2控制）

u     采用絕對值控制方式，梯形設置運行。

     現在位置＜目標位置   正轉（加計數）

     現在位置＞目標位置   反轉（減計數）

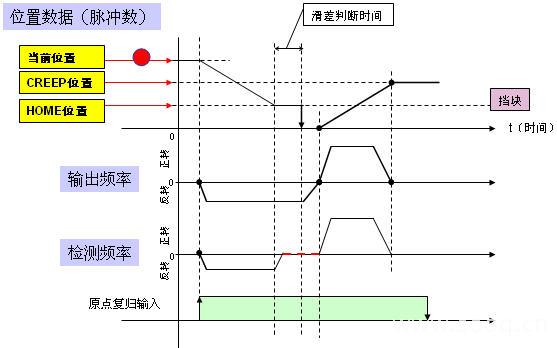

運行方式2（原點復歸）

u     設備的機械原點必需采用擋塊設置。

u     原點到達采用滑差比率自動判斷。

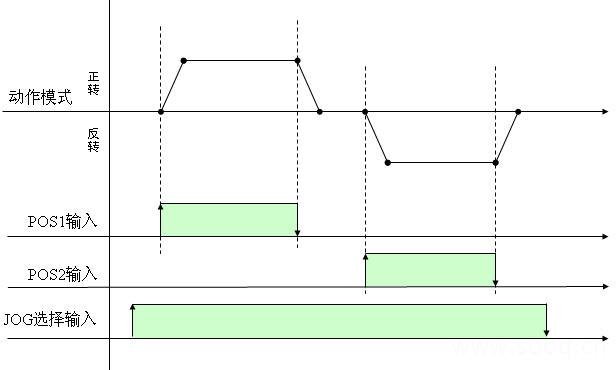

運行方式3（JOG運行）

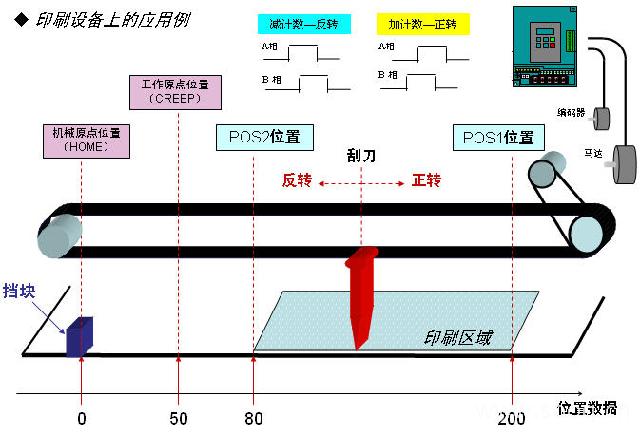

應用案例

（轉載）
