引言
Boot loader代碼是CPU芯片復位后進入操作系統之前執行的一段代碼，主要用于完成硬件啟動到操作系統啟動的過渡，從而為操作系統提供基本的運行環境。Boot loader代碼與CPU的內核結構、具體型號、應用系統配置及操作系統有關，其功能類似于PC機的BIOS程序。
Blackfin DSP是美國模擬器件公司與Intel聯合開發的第4代DSP產品，是專為通信和互聯網應用而設計的通用DSP芯片，適合處理互聯網中的大量圖像、聲音、文本和數據流，以及汽車電子中的可視系統、寬帶無線系統、消費類多媒體電子、數字?jǐn)z像機、多通道VoIP、安全和監督、機頂盒和視頻電話會議等。 本文對基于Blackfin 561微處理器構建的嵌入式開發板EZKIT561的U-boot第一和第二階段的具體工作流程進行了分析，畫出了各階段的流程圖，同時在U-boot第一階段代碼中加入LED指示程序來跟蹤第一階段的執行情況；而在U-boot第二階段，則在代碼的相應位置添加了向串口的打印信息，以跟蹤U-boot在此階段的執行情況。
1 Blackfin DSP簡介
ADI公司推出的Blackfin處理器是專為嵌人式音頻、視頻、通信計算要求和功耗約束條件而設計的新型16～32位嵌入式處理器。Blackfin處理器由ADI和Intel聯合開發，主要基于微信號架構(MSA)。它將一個32位RISC型指令集和雙16位乘法累加(MAC)信號處理功能與通用型微控制器所具有的易用性組合在一起。這種處理特征使得Blackfin處理器在信號處理和控制處理應用中均能發揮上佳作用，因而在許多場合可免除增設單獨異類處理器。
2 Boot loader及U-boot簡介
2．1 Boot loader簡介
Boot loader是用于初始化目標板硬件，可給嵌入式操作系統提供板上硬件資源信息，并進行裝載、引導嵌人式操作系統運行的固件。最終，Boot Loader會把操作系統內核映像加載到RAM中，并將系統控制權傳遞給它。
大多數Boot Loader都包含兩種不同的操作模式： "啟動加載"模式和"下載模式"。
啟動加載(Boot loading)模式也稱"自主"(Autonomous)模式。即Boot Loader從目標機上的某個固態存儲設備上將操作系統加載到RAM中運行。這種模式是Boot Loader的正常工作模式，因此在嵌入式產品發布的時侯，Boot Loader顯然必須工作在這種模式下。
在下載(Downloading)模式下，目標機上的Boot Loader將通過串口連接或網絡連接等手段從主機(Host)下載內核映像和根文件系統映像等。從主機下載的文件通常先被Boot Loader保存到目標機的RAM，然后再被Boot Loader寫到目標機的FLASH等固態存儲設備中。Boot Loader的這種模式通常在第一次安裝內核與根文件系統時使用；此外，以后的系統更新也會使用Boot Loader的這種模式。工作于這種模式下的Boot Loader通常都會向它的終端用戶提供一個簡單的命令行接口。
2．2 U-boot簡介

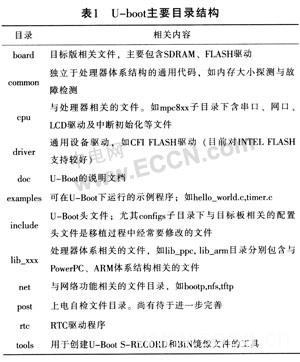

U-Boot(全稱U niversal Boot Loader)是遵循GPL條款的開放源碼項目。其源碼目錄和編譯形式與Linux內核相似。事實上，不少U-Boot源碼就是相應的Linux內核源程序的簡化，尤其是一些設備的驅動程序，這一點從U-Boot源碼的注釋中就能體現。目前支持的目標操作系統有OpenBSD，NetBSD，F(xiàn)reeBSD，4．4BSD，Linux，SVR4，Esix，Solaris，Irix，VxWorks，LynxOS，pSOS，QNX，RTEMS，ARTOS；這是U-Boot中Universal的一層含義，另外一層含義是U-Boot除了支持PowerPC系列處理器外，還能支持Black-fin、MIPS、x86、ARM、NIOS、XScale等諸多處理器。上述兩個特點正是U-Boot項目的開發目標，即支持盡可能多的嵌入式處理器和嵌人式操作系統。U-Boot的主要目錄結構如表1所列。
3 基于Blackfin DSP的U-boot運行分析
大多數Boot loader都分為stagel和stage2兩大部分，U-boot也是如此。
3．1 U-boot的stagel階段

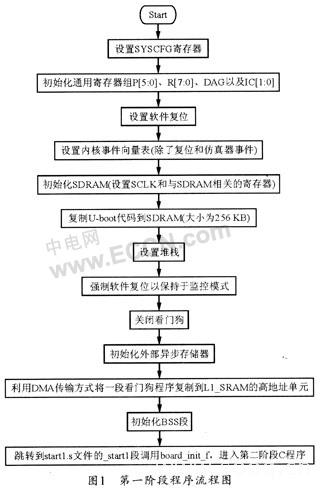

依賴于CPU體系結構的代碼(比如設備初始化代碼等)，通常都放在stage1中，該代碼可用blackfin DSP匯編語言來實現，以達到短小精悍的目的。實際操作可在位于U-boot 1．1．3＼cpu＼bf533中的Start．S和Startl．S文件中實現，而且是從Start．S開始運行，此階段的程序流程圖如圖1所示。
stage1的步驟以執行的先后主要包括硬件設備初始化、為加載Boot Loader的stage2準備RAM空間、拷貝Boot Loader的stage2到RAM空間、設置堆棧、跳轉到stag2的C入口等。
3．2 U-boot的stage2階段
通常stage2可用C語言來實現更復雜的功能，該代碼具有更好的可讀性和可移植性。Stage2實現的主要功能包括初始化本階段要使用到的硬件設備，檢測系統內存映射(memory map)，將ker-nel映像和根文件系統映像從flash上讀到RAM空間中，為內核設置啟動參數，以及調用內核等。

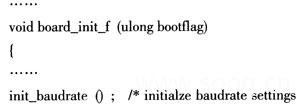

而基于ADSP-BF561 EZKIT-Lite評估板的U-boot在該階段的啟動時，首先在第一階段結束后，調用＼U-boot 1．1．3＼1ib_blackfin＼board．c文件中的board_init_f()函數并執行。

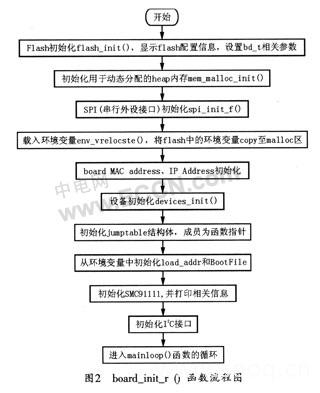

然后再調用board．c文件中的board_init_r()函數并按先后順序執行，其流程圖如圖2所示。
之后，再在board_init_r函數的最后調用＼U-boot 1．1．3＼common＼main．c中的main_loop()函數。在執行過程中，系統會首先對自動啟動內核進行倒計時，倒計時的時間由環境變量bootdelay的設定值決定。由于先前已經對串口進行了初始化，所以會在windows超級終端打印"ezkit：>"，這樣，mainloop()函數的執行將產生兩條分支：一是等待u-boot的自啟動命令執行，即執行bootcmd環境變量所設定的自動運行的命令(比如setenvbootcmd bootm 0x2000 0000)，引導flash特定地址中的嵌入式操作系統；二是在u-boot的自啟動命令執行前按下任意鍵，以進入u-boot的命令行。在此狀態下可以查看和修改環境變量、下載更新U-boot和內核鏡像文件、對flash進行擦寫操作或通過命令啟動操作系統(如bootm 0x2000 0000)；
4 基于評估板的U-boot啟動跟蹤調試
4．1 第一階段跟蹤調試
由于U-boot的啟動過程分為兩個階段，第一階段在串口初始化之前無法獲得字符串提示信息。這樣，第一階段的運行過程似乎就沒辦法掌握．但是，EZKIT561開發板提供16個用戶可編程的LED，所以就可以通過這16個LED來了解u-boot在第一階段的具體執行過程，即在U-boot第一階段的幾個不同的代碼處添加LED指示程序。
ADSP-BF561有48個雙向通用可編程I／O引腳。這些可編程引腳具有實現SPI接口的特殊功能。每一個可編程引腳均能通過操作一系列的標志控制寄存器、標志狀態寄存器和標志中斷寄存器來進行獨立控制。由于一共有48個通用可編程I／O引腳，所以可將以上寄存器分成三組，每組可對16個通用可編程I／O引腳進行操作。
通過參考EZKIT56 1原理圖可知，LED 5～20與PF 32～47 pins相連，可以跟蹤堆棧配置。設計時可使用以下寄存器進行控制。
(1)FIO2_DIR寄存器
這是一個16位寄存器，若將其中的某一位設置為1，那么相應的PF引腳就可作為輸出；反之，則為輸入。其相關設置代碼如下：
(2)FIO2_FLAG_D
這也是一個16位寄存器，對其寫操作時，可指定相應的PF引腳狀態；而當進行讀操作時，則返回相應的PF引腳的值。它的每一位都控制著一個LED燈。其相關設置代碼如下：
w [p0]=r0；
ssync；
添加的跟蹤堆棧配置程序的流程圖如圖3所示。修改代碼后即可在U-boot文件夾路徑下依次輸入以下命令：make clean、make mrproper、make ezkit561 config和make，然后再利用bfin-u．clinux-objcopy將生成的U-boot．bin轉換為U-boot．hex，最后通過VDSP＋＋開發環境中TOOL下的flashprogrammer將u-boot．hex燒寫到flash中，同時進行復位操作以觀察LED的變化。
本設計希望在堆棧配置前使LED 13、LED 14亮，其它LED滅，持續時間為1 s；而在堆棧分配之后使LED 11、LED 12亮，其它LED滅，持續時間為1 s。其實際的觀察結果是，在復位之后，LED 13、LED 14持續亮1 s，接著LED 11、LED 12持續亮1秒，可見其完全達到了預期目標。
4．2 第二階段跟蹤調試
第二階段是在進人C函數之后，就進行串口的初始化。之后，便可通過向串口打印信息來實時跟蹤所啟動的執行流程，以了解程序目前執行的具體部分或運行到哪一個階段出現了問題。

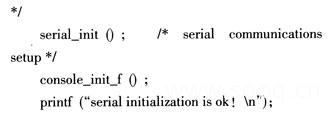

下面以打印串口初始化完成信息為例。首先在U-boot第二階段找到串口初始化的代碼，即U-boot／lib-blackfin／board．c文件的serial．init()函數，然后在此函數之后添加printf("serial initializationis ok!＼n")以實現打印。其程序代碼如下：
修改代碼后的編譯和下載步驟如前所示，調試時使用的串行通信軟件是windows自帶的"超級終端"程序，所選擇的"每秒位數" (即波特率)為57600，傳輸文件使用的通信協議為Kermit協議。配置好超級終端后，按下開發板上的復位鍵．終端便可顯示出系統啟動過程的相關信息。系統復位后，第一行顯示的是"serial initializa-tion is ok!"。這便是自行添加的打印語句，其主要功能是提示串口初始化已完成。
由于第二階段可以通過串口打印信息，且在相關的每一階段均可添加相關的printf句來實現打印提示信息，所以跟蹤及調試都比較容易。
5 結束語
通過分析基于Blackfin 561微處理器構建的嵌入式開發板EZKIT561的U-boot代碼，以期對Boot Loader的啟動過程有一個比較深入的理解，文章還通過一些調試方法對其運行階段進行跟蹤，以便對將來在開發板上的ucLinux移植和進一步的視頻編解碼工作進行準備。
