快速原型激光燒結技術的應用范圍十分廣泛，包括：塑膠、金屬材料功能性原型的直接生產；應用于注塑、壓鑄及其他的金屬模具的直接生產；應用于多種鑄造技術（真空鑄造、熔模鑄造、砂型鑄造）的直接生產；作為最終零件（單個或數以萬計）的直接生產。在產品的生命周期越來越受到人們重視的今天，可以說激光燒結技術將電子化制造和快速制造這兩個概念具體化和加以實施了。
在近10年里，激光燒結（Laser-sintering）技術的發展，以及其在傳統快速原型（RapidPrototyping）中的應用，不但可以實現單件產品的生產，同時也實現了快速、靈活、有效的批量生產。
香港盈豐精密機械有限公司
德國EOS公司于1994年分別推出了三個系列的產品。第一個系列是以熱塑性粉末為原料的激光燒結系統，稱之為EOSINT P。這種系統是以尼龍粉末燒結功能性零件或以聚苯乙烯材料粉末燒結原型，然后做熔模鑄造或真空鑄型。第二個產品系列是金屬粉末激光直接燒結系統，應用于金屬模具及金屬零件的直接加工，稱之為EOSINT M。第三個產品系列是用激光直接燒結樹脂砂，可以一次完成任意復雜的鑄造砂型和砂芯的成型，稱為EOSINT S。這三種激光燒結系統一個共同點，就是以聚焦后的激光束逐層燒結固化粉末狀材料（熱塑性材料、金屬、鑄造砂），從而生成三維零件。

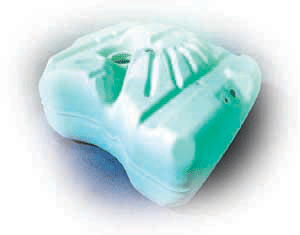

圖1 熱塑性粉末材料制造的油箱
由于組成汽車的零部件很多，可以說汽車的安全性就是其零部件各個功能的綜合體現，因此，對汽車零部件的開發和生產的要求也更為嚴格。快速成型技術應用在汽車零部件的開發及制造中能夠有效地降低開發成本，不僅能夠達到汽車零部件的質量要求，同時也滿足了汽車開發周期短這一特性。
熱塑性粉末材料的激光燒結
圖1中的油箱是使用EOSINT P 700系統以塑膠（此處使用聚酰胺，俗稱尼龍）激光燒結技術實現的快速原型。其加工時間（包括數據處理、成型、冷卻、清潔時間）只需4天，與傳統方法相比節省了75％的時間及25％的生產成本。在車輛上加入汽油進行測試，其產品的韌性、密度及抗化學特性均很高。同時，只需更改CAD的數據就可完成設計上的修改，使用附加成本相當小。

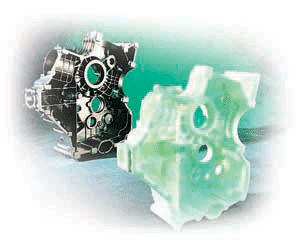

圖2 一級方程式賽車SLS Pattern金屬鑄造齒輪箱
圖2中的摩托車賽車變速箱的融模鑄造金屬件，由于具有復雜的幾何形狀和高要求的機械性能，因此，對于這些薄壁件的生產來說，熔模鑄造過程是十分困難的，尤其是使用鈦金屬。而以聚苯乙烯粉末材料燒結的工件，可以得到不錯的表面質量，并很容易用于融模鑄造（灰粉殘留率萬分之五）。從這個例子來看，鑄造并不僅限于原型的制造，也可用作最終產品零件的小批量生產。
金屬粉末的激光燒結技術
直接金屬激光燒結同樣可應用于快速原型。在產品開發階段，有時需要等候一個重要的關鍵性零部件才可以工作，對于生產這種金屬的功能性原型，DMLS可以說是一個不錯的方法。圖3為一個傳動輪，使用Direct Steel金屬粉末燒結而成，可作測試實驗。

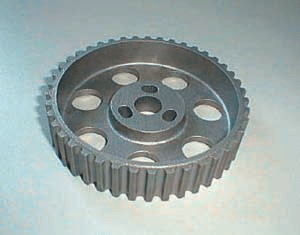

圖3 傳動輪金屬零件

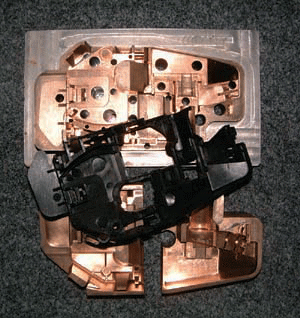

圖4 用于生產梅賽德斯奔馳轎車內飾件的模具

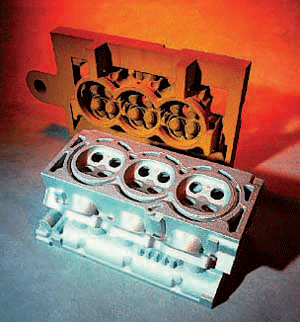

圖5 利用激光燒結砂芯用于砂型鑄造的V6發動機缸蓋
另外，在很多實際情況下，如：高檔轎車其本身產量不多，所需零部件的加工就需要尋找一種靈活、經濟的生產方式。直接金屬粉末燒結金屬模具就是一種很好的選擇。高檔梅賽德斯奔馳轎車內飾件的模具就是一個小批量生產的案例，圖4中是使用Direct Metal燒結得到的模具，可以看出產品是有著較復雜的筋板結構的薄壁件，因此對產品的機械性能有著較高的要求。使用Direct Metal燒結系統，使整個周期包括模具設計在內到交貨期縮短到了25天，并交付了50000件的合格產品。
激光燒結的砂型用于砂型鑄造
以激光燒結的砂型用于砂型鑄造可以制造原型、生產零件或備用件。圖5是V6發動機的缸蓋，以往的加工方法是需要很多不同的砂芯，每個砂芯都需要不同的模具加工，而且還要在最后將這些砂芯拼接起來。而激光燒結砂型的方法可以一次成型，加工時間由以往的18周縮減到3周。無論從加工的時間還是加工的精度來講，激光燒結砂型都是最好的開發方案。
激光燒結的發展進程
以上所述是由快速原型走向最終零件及批量生產的發展趨勢，激光燒結技術的進步將大大加快這種趨勢的發展。
物料的特性是直接使用激光燒結生產最終零件的關鍵因素?，F(xiàn)在金屬及塑膠粉末的性能已有了顯著的改善，舉例來說，現在使用的尼龍粉末比工程上使用的PA12和ABS材料在機械性能上都有著更佳的表現。使用DirectSteel 20金屬粉末制造金屬零件，其拉伸強度高達600MPa，精度、表面處理效果也有很大的提升。1999年，20mm厚度粉末的出現，標志著這一階段的重大突破。同時，它對于最終的金屬零件及DMLS模具的應用也有著重大的意義。
（轉載）
