      太原通澤是我國重型機械行業的后起之秀，是一家成立不過7年的年輕企業，但她所表現出來的生命力卻在同行業中不可小覷。通澤成功的研制了第一套國產φ250mm五機架限動芯棒連軋管機組成套設備，具備了與國外同類型的產品展開面對面較量的實力，并且正在制造世界首創的φ114mm節能型短流程限動芯棒連軋管機組生產線（CPS），為我國無縫鋼管生產水平的提高發揮著越來越重要的作用。作為多年的“西門子OEM合作伙伴”，通澤的成功離不開西門子自動化控制技術那顆跳動的“芯”作為強大后盾。

        時光倒流十幾年，受當時石油產業對油井管需求旺盛的影響，限動芯棒連軋管機組（MPM: Multi-Stand Pipe Mill）技術得到了飛速發展，在其基礎上誕生的Mini-MPM（少機架限動芯棒連軋）技術是當代國際上公認的無縫鋼管生產領域中的最新技術，它的機架數由原來的7～8 架減少至4～5架，與MPM相比它的最大特點是實現了用更短的芯棒軋制較長的鋼管，芯棒的工作段長度比MPM短了2～3m，芯棒總長度可縮短5m左右。21世紀國際上新建機組大都采用了這種機型。
        面對Mini-MPM在技術、產量、質量、自動化和勞動生產率等方面的突出優勢，中國無縫鋼管界對其給予了廣泛關注和一致推崇，我國曾經不惜重金從國外引進過兩套Mini-MPM生產線，但其高額的投資使我國普通生產企業淺嘗輒止。國內無縫鋼管領域資歷稍深的工程技術管理人員，對這一幕仍然記憶猶新。

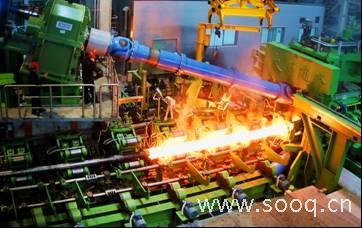

 圖1：太原通澤為天津鋼管公司提供φ258mm三輥限動芯棒連軋管機組（PQF）穿孔機

       用什么樣的結構形式才能滿足Mini-MPM新機型的要求，使其發揮優勢，實現高效生產，達到理想的效果，一直是我國無縫鋼管界探索的目標。多年來我國一直沒有哪家企業開發采用這項技術。如今，一切都已成為歷史，最大的功臣便是當時僅僅成立5年的太原通澤成套設備有限公司（以下簡稱太原通澤）?！?006年我們?yōu)闊o錫西姆萊斯公司研發制造了我國第一套國產φ250mm五機架限動芯棒連軋管機組成套設備，打破了國外廠商對連軋管技術的長期壟斷。從而使通澤公司一舉成為我國無縫鋼管熱軋?jiān)O(shè)備制造領域技術水平最高、制造能力最大、創新意識最強的排頭兵企業，同樣也就成為德國SMS公司、意大利DANIELI公司實力相當?shù)囊粋€競爭對手?！碧啥麻L楊澤先生對當年的場景歷歷在目。

瞄準無縫鋼管熱軋成套設備
       進入21世紀以來，隨著工業化水平逐漸提高，裝備制造業能力的進一步增強，我國已經步入重化工階段。由于投資增長的拉動，重型機械行業呈現了穩定增長的態勢。2007年，全國2700多個重型機械制造企業共完成工業總產值3690多億元，銷售收入3570多億元，同比增長都達到了33%以上，重型機械產品出口也在逐年增加。過去我國重型機械企業之間的惡性競爭時有發生，但現在情況有了很大改觀，多數企業開發出了自己的特色產品，在市場中找到了藍海。無縫鋼管熱軋成套設備便是太原通澤的旗艦產品。
       縱覽我國無縫鋼管界，現有能統計到的無縫鋼管廠108家，各種無縫鋼管機組約150套，生產能力約1650萬噸，其中冷拔（軋）管能力占21%以上。1990年以來，全球新建或改建了63套熱軋無縫鋼管機組，中國就占到了49套。在49套無縫鋼管機組中，技術裝備水平比較先進的有28套，占總機組數量的18.7%，占總產能的61.5%。其中，天津鋼管集團公司新建的φ168mm、φ460mm、φ258mm以及攀成鋼、鞍鋼和寶鋼等在建的三輥可調式限動芯棒連軋管機組，匯集了近年來世界上多種最新研究成果。這些機組的建成投產，使我國的無縫鋼管技術裝備水平已經進入世界領先行列。而與此相對照的是，在我國無縫鋼管軋管機中，小型落后機組占機組總數的55%左右?！案脑炻浜蟮闹行⌒蛙埞軝C(jī)組，對于通澤來說就是一種機遇！同時，通澤作為我國無縫鋼管裝備制造業的后起之秀，時刻面臨著市場的挑戰，面臨著創新和技術進步的挑戰。”太原通澤姚建社副總經理時刻保持著憂患意識。

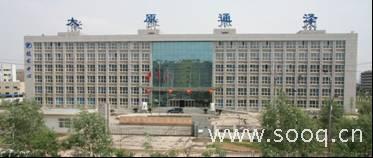

 圖2：太原通澤成套設備有限公司全貌

[DividePage:NextPage]

表1：Accu、Assel和MPM三種無縫鋼管生產機型對比

全球首個短流程限動芯棒連軋管機組
       太原通澤生產的Mini-MPM連軋管機組，其主要功能為將穿孔機穿出的毛管經過互成90°布置的五機架軋機的連續軋制而軋出荒管，再經過脫管機將其脫出連軋機，然后通過再加熱爐加熱進入定減徑機，從而軋出成品鋼管，再進行冷卻。連軋的基本方式為限動芯棒連軋，即芯棒以一固定速度前進，而毛管的軋制速度為逐架遞增，總體速度快于芯棒速度，形成一種搓軋的變形方式。機組全線設備包括：芯棒冷卻潤滑系統，限動系統，連軋機，脫管機，步進式再加熱爐，定減徑機組。


圖3：太原通澤無錫加工中心正在加工天津鋼管公司φ258mm穿孔機機架

       現在，通澤有實力將視野站得更高，不再滿足于制造Mini-MPM機組，著眼于短流程限動芯棒連軋管機組生產線（CPS）的研發。太原通澤郭繼?？偣こ處熣劦剑骸肮炯夹g(shù)中心為了增強自主創新能力和核心競爭能力，逐年加大科技投入力度，2005年研發費用達990萬元，占到公司銷售收入的14.3%，2006年為1194萬元，比上年度增加20.6%，占公司銷售收入的6.6%。2007年為1230萬元，占公司銷售收入的7.3%。我公司自主研發的世界首個φ114mm短流程限動芯棒連軋管機組生產線（CPS），預計2009年上半年即可總裝調試并投入試生產?！?BR>        CPS是兩步生產無縫鋼管法的簡稱，即只有斜軋錐形輥穿孔和張力減徑兩個變形工序，而沒有軋管工序的生產方法。由于錐形輥穿孔機的變形能力較大，就可將原由MPM承擔的部分變形前移至穿孔機來完成，連軋工序的延伸可適當減小。目前φ114mm CPS機組已經完成研發設計階段，正在加緊制造當中。

自動化技術之“芯”強勁跳動
       通過與西門子公司的合作，太原通澤切實的感受到了自動化技術帶來的效益，楊澤董事長介紹說：“我們在消化集成國外先進技術的同時，還不斷努力提高軟件開發力度和技術水平。通澤公司研制的無縫鋼管技術裝備不但在機械方面，而且在自動檢測、過程控制、物流跟蹤、自動數據處理、生產管理、故障診斷和自動保護等諸多方面爭取達到當代國際先進水平。同時，開發符合節能環保要求的小型軋管機組，力求為淘汰改造落后產能提供高效低耗、性能穩定、質量好、壽命長的具有先進技術水平的生產設備。”
       太原通澤電氣傳動部部長張霖華女士闡述了Mini-MPM中實施的典型自控系統。系統共分3級：現場總線級、控制級和過程控制級。機組根據工藝要求一般分為7個區域，分別為管坯區、環形爐區、穿孔機區、連軋機區域、再加爐區、定徑機區域、冷床精整區。穿孔機區域包括環形爐出爐輥道、穿孔前橫移練、推坯機、穿孔機主機架、穿孔后抱輥、頂桿小車至穿孔后機械手裝置。連軋機區域包括芯棒循環、限動、高壓水除鱗、連軋機主機、脫管機主機等裝置。定徑機區域包括步進爐前快速鏈、步進爐、定徑機主機、定徑機前后輸送等裝置。全部選用西門子公司的電控系統。

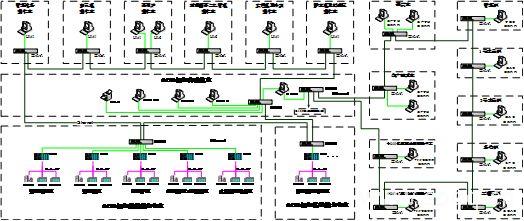

 圖4：Mini-MPM自動化布置圖范例

      以機組精整線為例，為了滿足現場傳動設備快速性、連續性、系統性的使用要求。單臺變頻器獨立運行的模式已經不能滿足生產的需求，取而代之的是多臺變頻器成組的運行系統。原有的本地柜前操作也已發展為計算機集中遠程自動控制模式。這些模式都是建立在計算機、PLC、傳動裝置間的數據通信的基礎上的。PROFIBUS現場總線的應用為上述功能的實現提供了技術保證。精整線控制系統采用SIEMENS公司生產的SIMATIC S7- 300 PLC系列產品?？刂品秶?1個機組及7個工藝區的PLC主站。PLC之間的通信采用高速工業以太網。分布在10個操作室的操作員站、主電氣室的工程師站和服務器、過程數據處理器、打印機等設備也通過高速工業以太網與PLC通信。PROFIBUS-DP總線通過屏蔽雙絞線將遠程I/O站、交流變頻傳動裝置、文本顯示器、編碼器等設備按照功能需要掛在各工藝區的PLC上。

圖5：西門子TIA解決方案充分履行了太原通澤對電控系統的需求

[DividePage:NextPage]

     作為多年的“西門子OEM合作伙伴”，太原通澤楊澤董事長、姚建社副總經理和郭繼?？偣こ處熞恢卤硎荆骸巴稍跒樘旖虼鬅o縫、寶鋼集團、洪都特鋼、西寧特鋼、新冶鋼、無錫西姆萊斯、通鋼集團、江陰長江集團等冶金企業所提供軋鋼設備中都成功應用了西門子自動化與驅動產品。我們選擇西門子公司的理由有四：首先西門子的控制與傳動設備多年來在包括冶金行業在內的多個領域得到廣泛應用，在冶金行業的成功應用得到肯定。其次，西門子產品在技術的先進性、工業性、實用性方面有其獨到之處。其三，在市場開發中注重售前服務、售前培訓工作，在這方面與通澤公司引導市場、培育市場的經營理念有相同之處，售中服務、售后服務也得到了用戶的認同。其四，西門子產品總體上性價比較高、靈活性好?！蔽鏖T子太原辦事處經理高廣昱先生也相當看好雙方的進一步合作。
       在中國，SIEMENS類似太原通澤這樣的OEM合作伙伴還有很多，尤其是在重點的垂直行業。SIEMENS公司在中國市場的成功，一方面是基于其先進的技術與優秀的產品，另一方面西門子的合作伙伴策略、行業發展策略，也是堅實的依托。太原通澤通過實施西門子TIA解決方案，很好的提升了產品的品質，增加了產品本身的附加價值和美譽度。有了西門子自動化技術之“芯”作為通澤的強大后盾，楊董事長對今后發展進行了展望：“對于通澤來說，發展方向是很明確的，就是以無縫鋼管裝備的大型化、自動化、連續化、緊湊化、節能環保為突破口，以成熟而且超前的設計理念為基礎，不斷向技術集成化、設備成套化方向發展！”
