隨著汽車制造企業總裝輸送線年產量的不斷提高，安燈系統得到廣泛應用。它不僅能夠?qū)崟r顯示當前的計劃產量、實際產量、進度及時間，使管理人員隨時了解生產狀況，而且具有快速顯示生產異常工位、減少問題產品等諸多優點。

安燈系統的作用和目的

安燈系統主要應用于規模化、勞動密集型企業。近幾年，尤其是2005年以來，國內各汽車制造廠的單條總裝輸送線逐步超過了年產10萬、15萬、20萬輛甚至更高，安燈系統因此得到廣泛應用。同時，隨著系統功能的日趨增強、系統反映速度的提高以及其運行更加穩定可靠，也加速了該系統的推廣使用。特別是新建生產線，安燈系統隨線同時建設。

1. 安燈系統的作用主要表現在以下幾個方面：

（1）實時顯示當前的計劃產量、實際產量、進度及時間，使所有人員，特別是管理人員隨時了解生產狀況；

（2）快速顯示生產異常工位，加快問題處理速度，減少停線次數；

（3）快速顯示設備、主線故障及報警，使維修人員快速準確到位搶修設備；

（4）在緊急情況時，可以立即停線，并能快速恢復生產線的運行，沒有到控制柜復位的操作要求；

（5）在異常得不到解決時，能使輸送線停止在工位末端，預留處理時間，把異常的損失減小到最??；

（6）當檢查工位發現產品出現質量問題時，能在較短時間內召喚到責任人員，減少問題產品；

（7）記錄各種生產信息、生產異常信息、設備運行等信息，可形成報表，便于檢索考核，用于各類管理人員分析對策；

（8）提供可遠程監控、數據共享的功能，方便各類管理人員查看當前狀況、了解和查尋歷史數據。

安燈系統的應用發展過程

重慶長安鈴木汽車有限公司自1995年建線之初，就使用了安燈系統，通過10余年的改造提高，安燈系統的應用功能日趨完善。具體的發展階段如表，供業內同行參考。

安燈系統主要設備的配置與布置概述

1. 圖1為典型的轎車總裝工藝流程，其中，總裝生產線上有100個主線工位、35個分裝線工位。

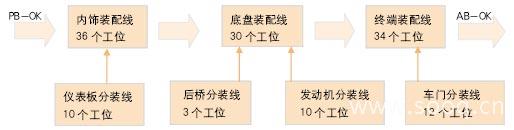

圖1  轎車總裝工藝流程圖

2. 通常情況下，安燈系統主要設備的布置如下：

將安燈系統的報警開關在主線工位、后橋分裝線工位、發動機分裝線工位左右兩側各設置1套拉線開關（紅、黃2色各1個）；對儀表板分裝線工位和車門分裝線工位則采用單側布置報警開關的方式。

安燈顯示屏的配置，目前大多使用三色LED屏。在總裝主線上設置雙面屏，懸掛在主線外側的中部位置，屏幕尺寸大小視現場情況而定，以在最遠工位可看清屏幕上文字為確定依據；選型時也要注意選擇標準的LED屏幕尺寸，不要使用非標規格。在各分裝線上，以設置單面屏居多，根據線體的布置形式，也有局部使用雙面屏的。另外，根據使用需要，另配置2～3張功能屏，用于懸掛在辦公室、現場辦公區，供管理人員、保全、資材等人員監控實時生產進度、設備故障信息使用。除功能屏外，每個顯示屏均配置一盞紅色和一盞黃色旋轉燈以及報警喇叭（可以多裝1個做備用），供發出報警聲響之用。

安燈系統上位管理計算機最好設置2臺，其中一臺主機是服務器的配置，兩計算機可短期內相互備用。

在主線上的各檢查工位處，設置1塊小型的觸摸屏，用于出現質量問題時方便裝配質量檢查人員在較短時間內召喚到責任人員來迅速處理，提高下線合格率。

在主線上要設置若干個主線暫停按鈕，平均5～7個工位設置一個。

安燈系統網絡結構

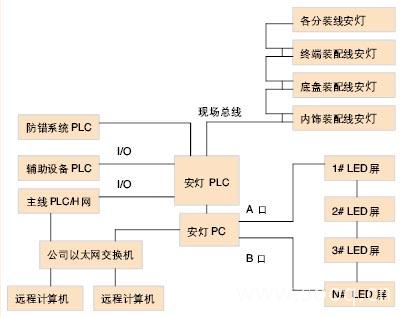

圖2   安燈系統網絡結構圖

安燈系統的現場控制部分為現場總線的網絡結構，在每一條生產線上根據工位多少安裝數個遠程輸入模塊，單個遠程模塊發生故障并不影響其他模塊的運行。安燈現場主站PLC與安燈PC，安燈PC與公司內部之間為以太網的網絡結構形式；安燈PC與LED屏之間為RS485現場總線，保證大數據量的傳輸暢通和播放速度要求。安燈系統與主線PLC、輔助設備PLC等設備的輸入輸出的信號采用無電壓觸點（I/O無源觸點），即使安燈PC出現故障，也不會影響安燈PLC與設備的連鎖運行。

安燈系統及外圍設備、設施組成

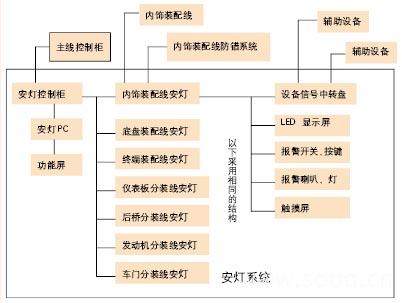

圖3   安燈系統及外圍設備、設施組成框圖

原則上，安燈系統及外圍設備、設施組成采用沿各主線/子線分散式的系統，其中一旦出現問題也不會影響其他線的安燈設備，無論是增加信號、布局變更等所有變化均不用改造。

安燈系統建設中幾個關鍵部分的技術細節

1. 呼叫/停止拉線開關

設置在主線兩側拉線開關也稱黃紅燈開關，用于操作者在工位出現異常時拉動來實時報警。拉黃燈開關即為呼叫，拉紅燈開關即為（定位置）停止。目前，由于生產節拍的加快，黃紅燈開關又變?yōu)辄S燈開關為（定位置）停止，紅燈開關為（暫）停止，有取代暫停按鈕的趨勢。“（定位置）停止”是指將生產線停止在規定的位置，通常指當前工位的末端位置。

拉線開關（或按鍵）的使用數量巨大，同時操作者在緊張作業狀態下手力會較大，拉線時會直接造成開關機構的損壞，所以其可靠性非常重要。普通的拉線開關（或按鍵）均無法滿足使用要求，需要開發專用拉線開關盒，將微型行程開關安裝在盒內，拉線拉動凸輪拉桿，凸輪碰撞行程開關，則行程開關接通一次，輸出一24VDC的脈沖信號。工業用行程開關性能穩定，基本上沒有維修量。拉線開關盒同時配置黃紅柱型指示燈，可以方便地確定報警位置。

2. 與主線的信號通信和處理

安燈系統與主線的信號連接和處理是一個關鍵問題，會影響到主線的安全正常運行，以及主線的開動率。鑒于該問題的重要性，部分總裝廠在進行生產線建設時常常會將主線和安燈系統的建設一起包給輸送線制造公司，而由于安燈系統建設不是輸送線制造公司的專長，其往往會外包給機電一體化的專業公司，這樣的公司與輸送線制造公司間是隨項目結成的松散聯盟，聯盟關系會隨項目的結束而減弱，如果再加上距離總裝廠路途較遠，對安燈系統的使用維護和升級都會有影響。因此，安燈系統的建設由總裝廠直接委托給機電一體化的專業公司來建設應是一個較好的選擇方式，制造成本也會降低；這樣，總裝廠的工程技術人員在協調安燈系統與主線信號的處理問題也尤為重要。

目前為止，安燈系統與主線的信號通信和處理采用了兩種（用A種和B種做表述）并行的方式。首先要確定主線各控制柜中PLC是否建立有主線的設備總線網絡，如果有設備總線網絡，安燈系統只與總線網絡中指定的1臺PLC進行通信即可；如果沒有設備總線網絡，則安燈系統需要分別與主線各控制柜中的PLC進行通信。

A種方式是安燈系統與主線控制系統的信號連鎖連接采用I/O硬接線的方式，同時需要雙向通信。這樣的通信方式故障率極低、接線簡單、檢查操作簡單，可以滿足主線的安全正常運行。根據I/O連鎖信號概要圖，可以確定I/O點的大致數量，選擇相應的通信模塊及安燈PLC的配置。

B種方式是在主線控制柜中增設以太網通信模塊，實現與安燈PC的通信。通過安燈PC讀取主線設備的設備故障信息，根據需要進行顯示和存儲，用于對設備故障的緊急處理以及為日后匯總分析提供幫助。這是對A種方式的一個補充，增強安燈系統的管理功能。

3. 與輔助設備的信號通信和處理

圖4中標出了安燈系統與輔助設備的I/O連鎖信號概要（A種方式），是否進行B種方式的通信可根據該輔助設備的需要來確定。特別指出的是，出于運行安全考慮，輔助設備與主線連鎖信號不要進入安燈控制柜，而應由輔助設備控制柜與主線控制柜間單調連接。

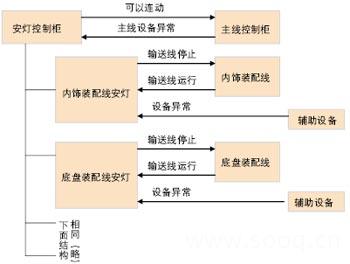

圖4   安燈系統與主線、輔助設備I/O連鎖信號概要圖

4. 計劃與實際生產數量的處理

安燈系統的LED顯示屏?xí)@示實時的計劃和實際生產數量，如果總裝廠有ERP系統，則安燈系統可通過公司以太網去實時讀取相關的信息來顯示；如果總裝廠未建ERP系統，實時的計劃數就需要根據工作時間、當班總產量等信息通過程序中運算，從而得到計劃數來顯示，實時的完成數一般是通過在車輛下線掃描器對下線條碼的掃描，累加下線數量獲得的。

5. 安燈系統PC管理軟件應具備以下基本功能

（1）監控實時生產線工況畫面

將輸送線的工藝流程簡要如實地反映在計算機的監控屏幕上，將生產線的各工位狀況反映在流程圖上，報警用閃爍指示燈給出，形成動態的畫面，使現場的工作狀況一目了然。

（2）實時顯示所有異常信息

將安燈系統內部，以及通過與主線、輔助設備、防錯系統等通信獲得的各類異常信息進行實時顯示，使管理人員及時了解異常內容。

（3）具有統計、匯總、檢索、查尋、輸出等功能

開發的查詢統計軟件，對數據庫的數據進行查詢，可以形成不同的圖表：如報警明細表、報警統計圖表、設備問題匯總表、設備運行及故障情況統計表、停線時間記錄統計表、停線時間對比表、比例匯總表等，并且通過不同的權限查詢不同內容。統計數據要輸入原因，能夠編輯。

（4）可以對LED屏的播放內容、范圍進行控制

針對不同位置上的LED屏，可以設定顯示信息的類型、屏幕布局的格式、字體大小顏色、不同的屏號、觸摸屏的管理等內容。

（5）具有系統自診斷功能

系統設備硬件故障診斷包括對計算機、外圍設備、通信接口、通道等運行情況進行在線和離線診斷，故障點可診斷，并可診斷到各模塊的輸入輸出點。對冗余的系統設備，當診斷到主用設備故障時，能自動發出信號并切換到備用設備。當診斷出外圍設備故障時，能自動將其切換并發出信號。軟件故障診斷能對計算機系統各軟件進行在線診斷，診斷出故障軟件功能塊并發出報警信息。在系統進行在線診斷時，不應影響計算機系統對各設備的監控功能。

（6）其他功能

安燈系統還具有一些附加的功能，如通過LED屏發布通知、宣傳標語的功能；安裝音樂喇叭后進行工間作息時間鈴聲的發送等。

結語

綜上所述，安燈系統的設置應盡可能降低對主線的影響，也就是說，特殊情況下，安燈系統出現故障并短期內無法修復時，主線應能夠在不與安燈系統連鎖的狀態下運行。安燈系統PC出現故障的頻率較PLC高很多，安燈系統的PLC在安燈PC出現故障的情況下，應可以繼續運行，同時具有與主線連鎖的功能。信息在安燈顯示屏上的反映時間（2s以內）非常重要，主要受數據量及發送形式、播放系統的網絡端口及網絡結構、播放軟件、顯示屏的接受等因素影響，這應是設備驗收的一個重要考核指標。此外，隨著成本的下降，安燈顯示屏呈現出由LED屏向液晶屏發展的趨勢。
