AMT系統是在傳統手動的固定軸式變速器和干式離合器的基礎上.應用自動變速理論，由電控單元控制執行機構實現車輛起步、換擋自動操縱。隨著電機技術的不斷改進，電動式AMT成為自動變速器的一個開發熱點。而對節氣門的精確控制是保證整個系統換擋品質的重要前提。

1 本系統電子節氣門的結構設計

電子節氣門控制系統主要由節氣門電子控制單元、節氣門位置傳感器、加速踏板位置傳感器、節氣門執行機構和電磁離合器等組成。

1.1 節氣門位置傳感器

節氣門開度傳感器我們采用的是線性可變電阻型節氣門位置傳感器.安裝在節氣門體上與節氣門

連接，它是一種線性電位計.由節氣門軸帶動電位計的滑動觸點。在不同節氣門開度下，電位計的電阻也不同，從而將節氣門開度轉變?yōu)殡妷盒盘?hào)輸出給ECU，ECU通過節氣門位置傳感器可以獲得節氣門由全閉到全開的所有開啟角度的連續變化的模擬信號，該信號反映了節氣門的實際開度和發動機的負荷狀況，是控制不同條件下的擋位變換的主要依據。

1.2加速踏板位置傳感器

加速踏板位置傳感器位于油門踏板與固定板間的連接處。加速踏板位置傳感器將加速踏板的開度轉換成表示加速踏板的下踏量大小及變化速率兩種電信號，一起輸入發動機ECU。油門踏板位移傳感器我們采用的和節氣門開度傳感器的一樣.駕駛員通過油門踏板傳感器反映他對汽車的控制意圖。油門踏板傳感器與節氣門的開度有間接的關系.傳感器將油門踏板的角度信號輸人給ECU來控制節氣門開度。

1.3節氣門執行機構

節氣門執行機構由直流電機、減速機構和限位機構組成。由ECU發出指令，節氣門電機經減速齒輪來驅動節氣門，控制節氣門的開度。

1.4電磁離合器

正常情況下，電磁離合器處于常接合狀態，使節氣門電機開啟或關閉節氣門。如果電子節氣門控制系統發生故障，該離合器將自動分離，以防止節氣門控制電動機錯誤地開啟或關閉節氣門。

2 本系統電子節氣門的驅動單元設計

本系統節氣門、選擋、換擋所選用的電機都是 LINIX公司的直流電機。因?yàn)楣?jié)氣門電機所要驅動的負載很小，采用小功率電機就可以滿足要求，選用功率為10W，電壓為12V，額定轉速為3200 r/min的LINIX電機，如圖3所示。

本系統的處理器采用的是16位的80C196KC單片機。節氣門電機的驅動芯片采用的是摩托羅拉公司的汽車專用驅動芯片MC33186，其負載電流為5A，可以滿足節氣門電機電流驅動要求。

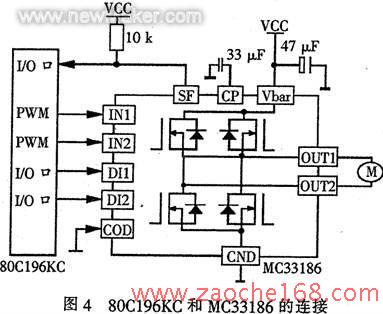

80C196KC和MC33186的連接如圖4所示。

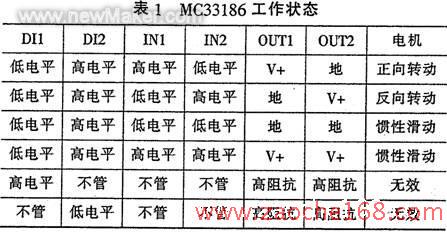

MC33186的INl和IN2既控制電機的轉速又控制電機的方向。如果想要電機正向旋轉.就向 INl施加一個PWM信號，而將IN2置為低電平。如果想使其反向旋轉，就將INl置為低電平.而向 IN2施加一個PWM信號。PWM信號的占空比決定了電機的速度，實現起來很方便。把D11置為低電平，把D12置為高電平，電機正常工作：把D11置高或者把D12置低都可以使電機停止轉動.也就是使電機剎車。表l給出了INl、IN2、D11和D12是如何影響電機工作的。

3 節氣門開度控制方法和程序模塊的設計

節氣門的控制按工況分主要包括三個過程的控制。車輛正常運行，沒有動力中斷。這時節氣門控制是受踏板輸入量大小的控制，屬實時跟蹤控制.實現駕駛員的操縱意圖；發生傳動系動力中斷過渡過程的節氣門控制包括起步和換擋兩種情況。起步、換擋過程中發動機的油門主要受ECU控制，保證發動機不熄火條件下實現發動機與離合器接合過程的協調控制。節氣門控制的水平直接影響著車輛起步與換擋過程的平順性。

車輛正常行駛時節氣門開度大小只取決于油門踏板輸入量的大小，在該種工況下節氣門開度控制的實現方式是：電控單元采樣獲取油門踏板的位置.以當前踏板位置形成油門控制的目標位置量.根據該目標位置與當前節氣門開度的偏差計算直流電機運行的方向和轉速，完成對油門的自動控制。其控制流程如圖5所示。

我們采用的是類似經驗算法的增量型PID控制算法。根據誤差值的不同劃分控制域，輸出節氣門電機控制電壓的增量△uθ，其表達式為：

式中，KP、KP1、KP2為比例常數；T1為積分時間常數；TD為微分時間常數；T為采樣周期；e為油門踏板開度與節氣門開度的差值。

根據實際情況.為了提高控制精度，我們選取了三個閾值ξ1、ξ2、ξ3，如式（2）所示。當|e|>ξ3時，采用尸控制，使系統有較快的響應，減小穩態誤差；當ξ2<|e|≤島時，采用PD的方法控制；當ξ1<|e|≤ξ2時.采用PI的方法控制，以保證系統的控制精度；當|e|≤ξ1時，設置e=O，即△uθ=0。

4 節氣門控制臺架試驗

各執行機構以及臺架由重慶青山責任有限公司設計制造。

本系統選用的是直流電機作為執行機構，由于系統對節氣門執行器的位置控制精度和響應速度的要求較高。這就要求直流電機可以維持在很小的步長下轉動.筆者對電機轉動子程序的循環次數進行了設置，但發現單—地改變循環次數并不能達到目的。最終找出了通過協調PWM值和循環次數這兩個量的大小可以使直流電機維持在很小步長下轉動這一控制規律。

節氣門ECU對油門踏板開度和節氣門開度分別采集了最大值和最小值，計算出各自的相對值，這樣在一定程度上就保證了跟蹤控制的精確性。

根據圖5和式（2）我們采用匯編語言編制程序并進行調試。在試驗中發現，第一階段使用開關量控制.即設置一定的足夠大的PWM占空比，效果也很理想。

在第一階段，通過設定較大的占空比定值來完成；在第二階段，通過調試選取KP1為30，TD為15，T為10；在第三階段，選取KP2為45，T1為25， T為lO。

確定完PID參數值后.出現節氣門開度達不到90°的現象，通過試驗發現減小ξ1、ξ2、ξ3的值，可以增加開度，最終確定ξ1=2、ξ2=5、ξ3=8，此時油門踏板踩到底的時候節氣門可以完全打開。

此外，在小油門時，節氣門出現擺動現象，說明電機到達目標位后長時間不能穩定下來。最初在第一階段設置的占空比為FFH（即100%），發現減小此占空比后，小油門時不再出現擺動現象，而且反應靈敏，可以穩定在很小的開度。

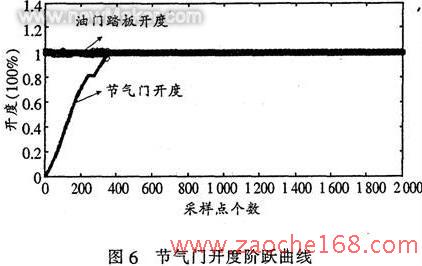

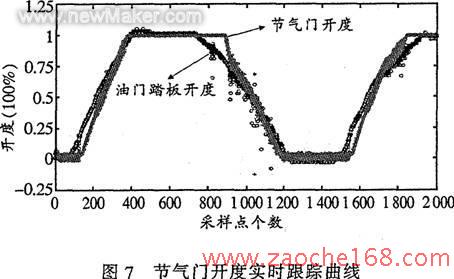

把試驗中實時記錄的油門踏板開度和節氣門開度的數據.利用MATLAB編程得到一組圖形，其中橫坐標為記錄的數據個數，即采樣點的個數，與時間成正比.縱坐標為開度值。圖6為節氣門的階躍曲線.即油門踏板開度在100%的情況下。節氣門開度的變化情況。圖7為節氣門實時跟蹤油門踏板的曲線。

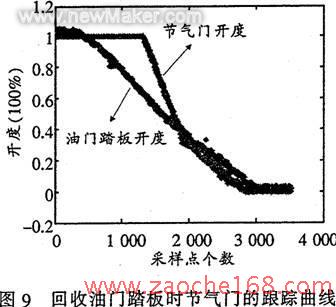

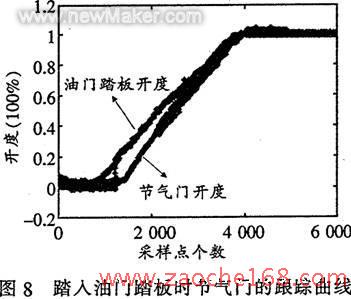

圖8、圖9分別為踏入油門踏板和回收油門踏板時節氣門的跟蹤曲線。從圖8看出踏入油門的跟蹤過程中.同一時刻節氣門開度值比油門踏板開度值小一些、節氣門要滯后油門踏板一些，屬于正常跟蹤。從圖9看出回收油門的跟蹤過程中，當油門踏板開度較大時節氣門開度值比油門踏板開度值大，節氣門要滯后油門踏板，是在允許的滯后，范圍內，屬于正常跟蹤。從臺架的節氣門的動作效果來看，跟蹤效果很理想。

5 結束語

本系統中節氣門電機選用的是功耗低、力矩大、控制方便的普通直流電機，并用類似經驗算法的增

量型PID控制算法對節氣門電機進行控制，根據誤差值的不同劃分成四個控制域。通過臺架調試，可以對節氣門實現精確的控制，對節氣門直流電機的控制有一定的借鑒性。(
