內燃機工作時產生噪聲的因素很多，只有了解了產生噪聲的振動源及其噪聲產生的機理對癥下藥，特別是其傳播途徑的把握，才能有效控制車內噪聲水平。
車輛在兩段特定的轉速范圍產生了類似的轟鳴噪聲現象，利用LMS數據采集與分析軟件的應用，通過試驗以及譜分析和相干分析方法成功識別了兩段轟鳴噪聲的產生機理。
2 發動機聲振特性測試與分析
2.1 試驗準備
鑒于試驗主要分析對象為兩段特定轉速范圍的振動與噪聲，需要進行整車的聲振特性測試，試驗地點為裝載有底盤測功機的車用半消聲室；試驗工況為加減速工況；所測加速度信號包括發動機振動以及各車身結構板件的振動；所測聲壓信號為駕駛員右耳位置噪聲以及后排乘員右耳位置；同時記錄發動機轉速信號。
試驗采集振動信號所用的加速度傳感器為美國PCB 公司生產的ICP 壓電式加速度傳感器，采集噪聲信號所用的麥克風為德國GRAS 公司生產的ICP 壓電式麥克風。試驗所用數采設備為LMS 公司的SCADASⅢ SC316W 信號放大和智能采集系統，測試采用LMS 旋轉機械模塊測試，具有實時性好、測試分析方便等優點，數據處理分析主要采用以及CADA-X軟件。
2.2 車內噪聲特性初步分析
由于試驗場所為消聲室的轉鼓試驗臺架上，所模擬的為路面狀況良好的瀝青路面，所以在車輛急加減速工況下的車內噪聲三維譜陣圖中，與路面不平度相關的縱向能量分布不明顯，從而實現了發動機與路面兩個噪聲振源的分離，明確發動機振動為主要噪聲源。
利用的三維譜陣分析（Waterfall）出圖功能，如圖1所示，可以看出車內噪聲能量主要分布在發動機二階振動和部分高階振動相應的頻段和轉速范圍內，特別是在1000~1500rpm以及3900~4100rpm轉速范圍，發動機二階振動位置處能量分布最大，這與試駕時聽到的共鳴聲位置一致，并且前后排位置都有類似能量分布關系。

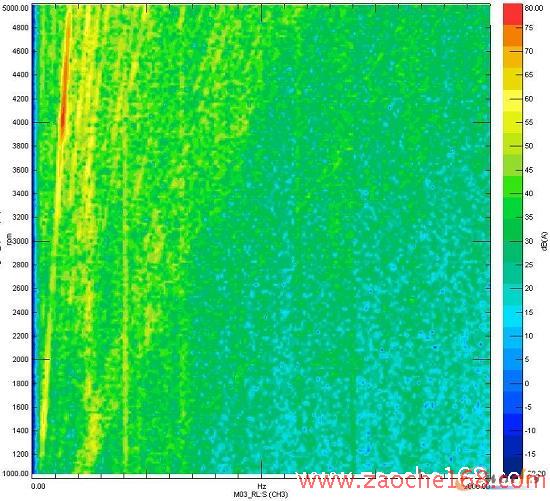

圖1 車內噪聲云圖
為進一步明確加減速工況下車內噪聲能量的階次分布，利用CADA-X的階次分析功能，得出車內噪聲能量階次分布圖，從圖2上可看出（綠色為前排位置，黃色為后排位置），車內噪聲能量以二階成分為主。

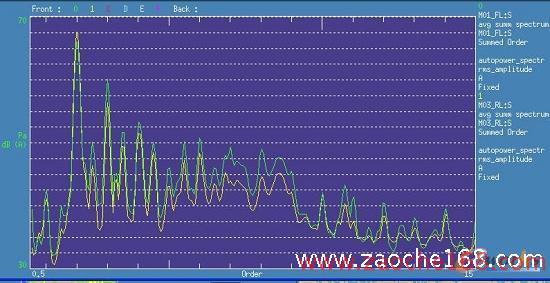

圖2 車內噪聲能量階次分布圖
2.3 實車板件振動特性分析
鑒于固體傳播方式的噪聲，最終都將通過車身板件產生振動輻射噪聲，研究表明，固體振動產生聲壓的大小與固體振動的速度成正比，如下式：
p1/p2=v1/v2
式中：p——聲壓；v——振動速度。
所以進一步分析各車身板件振動，包括防火墻振動、車身底板振動、儀表盤振動、頂棚等板件振動與車內噪聲的相干情況。分析結果表明，車內噪聲與頂棚振動加速度的二階相干值在0.8以上，即頂棚在轉速范圍為3900~4100rpm噪聲的貢獻程度較高。
圖3為頂棚部分位置振動能量階次分布圖，從中可看出，各階次中二階所占能量最大，說明頂棚以發動機二階振動為主。并從頂棚振動自功率譜圖中可以發現在3900~4100rpm處的二階振動即頻率130~140Hz處有明顯共振峰值。

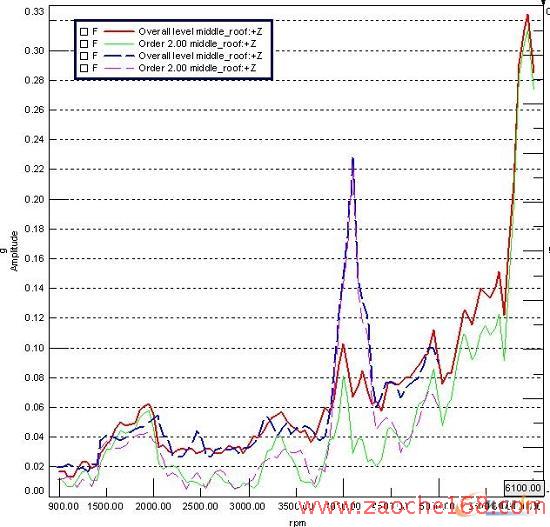

圖3 2檔加速工況各階振動能量分布圖
由此得出結論，發動機的二階振動所引起車身頂棚的振動對3900~4100rpm轉速范圍的較明顯的噪聲水平貢獻較大；但對于1000~1500rpm轉速范圍的顯著噪聲水平，其能量也以二階為主，但板件輻射噪聲的貢獻不是很明顯。
2.4 排氣噪聲分析
如圖4所示為各工況下排氣近場噪聲水平圖，排氣噪聲在1250~2000rpm轉速范圍有較突出的噪聲水平，這點與車內1000~1500rpm轉速范圍出現的顯著噪聲相對應，因此推斷排氣對該轉速范圍噪聲貢獻較大。

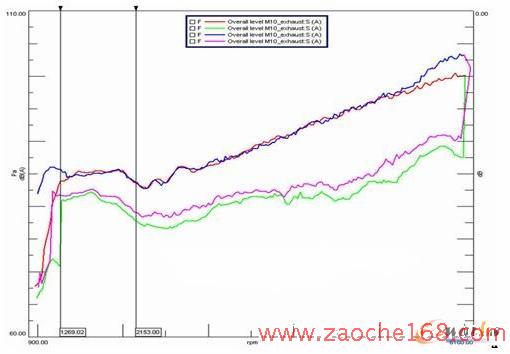

圖4 排氣近場噪聲總水平圖
3 試驗驗證
3.1 頂棚振動影響的試驗驗證
鑒于頂棚振動較大，所以對頂棚進行結構優化，達到抑制其振動的目的。 通過對加減速工況分析，頂棚減振效果非常明顯，如圖5所示為頂棚部分位置振動抑制效果（藍色為原信號，紅線為改進后信號），從圖中可看出，特別是在3900~4100rpm轉速范圍的二階振動幅值抑制最為明顯，振動將近減少了一倍?？傊?，通過對頂棚結構的改善，有效地降低了頂棚的振動輻射，尤其是二階振動輻射。
圖5 頂棚振動抑制效果圖
再通過頂棚結構優化之后的噪聲變化分析，在加減速工況3900~4100rpm轉速范圍取得了良好的降噪效果，其中駕駛員右耳位置在2檔加速工況下降噪約為4dB，2檔減速工況下降噪聲約達7dB, 后排乘客右耳位置在2檔加速工況下降噪不明顯，但2檔減速工況下降噪也有3dB。同時3檔下的測試分析結果也有較類似的結論。
因此在抑制了頂棚振動之后，對于3900~4100rpm轉速范圍的顯著噪聲，在整體上取得了良好的降噪的效果。由此證明了前述分析判斷的正確性，即對于3900~4100rpm轉速范圍的顯著噪聲，車身頂棚的振動輻射貢獻較大。
3.2 排氣噪聲影響的試驗驗證
為了驗證排氣對車內噪聲的影響，使用一較大的輔助消聲器將排氣進行消聲處理，消弱其在1250~2000rpm轉速范圍的突出的噪聲水平，同時測量車內噪聲特性的變化情況。測試結果表明，在經上述處理后，車內1000~1500rpm轉速范圍的噪聲水平明顯改善，圖6 為部分工況的車內噪聲的改進效果，在1000~1500rpm轉速范圍達到了4dB以上的降噪量，即證明了排氣噪聲對與車內在1000~1500rpm轉速范圍的噪聲的貢獻較大。

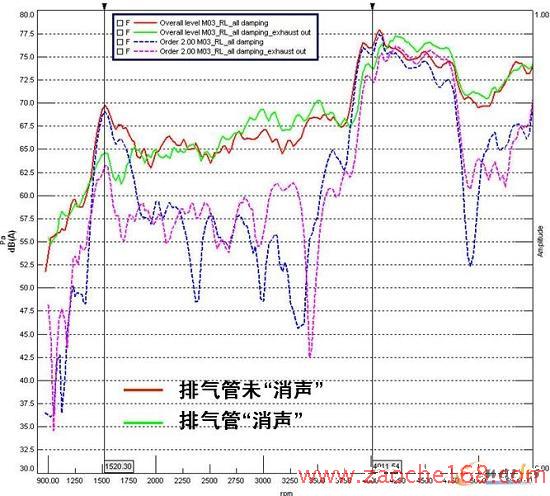

圖6 排氣處理效果圖
4 結論
對于屬于旋轉機械信號范疇的發動機振動噪聲，通過信號的三維譜陣分析能較清晰地辨識出信號的能量階次分布，本文所研究車輛的車內噪聲能量以發動機二階為主要成份。
轎車頂棚作為車身組成中較大面積的板件容易對車內產生較大的噪聲貢獻，在其結構設計過程中，要重點考慮抑制其振動輻射。
雖然在兩段轉速范圍內，車內噪聲水平有類似的表象，即噪聲水平都較高，主觀上也產生相同的轟鳴的感覺，但產生的機理有所不同。對于1000~1500rpm轉速范圍的顯著噪聲排氣系統的貢獻較大，而對于3900~4100rpm轉速范圍的顯著噪聲車頂棚的振動輻射貢獻較大，由此也決定了必須要采取不同的改進措施，才能有效改善車內噪聲狀況。
