油漆烘干按照加熱所用能源可分為蒸氣加熱、電加熱管加熱、燃油加熱、燃?xì)?SPAN lang=EN-US>(天然氣、液化氣和煤氣)加熱等方式，其中燃油加熱是運行成本較經濟的通用選擇。按照漆霧處理的方式及其本身的結構特點，噴漆可分為干式和濕式兩類，濕式又分為水簾式和水旋式兩種類型。
大型客車生產的裝配車間具有自己的特點：整車噴漆質量要求高，生產批量小，油漆烘干溫度低等。因此客車噴涂大多采用干式燃油加熱噴漆烤漆兩功能聯合設備，即在同一位置實現噴漆和烘干兩個過程，既滿足了生產工藝的需要，又節省了場地。
1 設備組成
噴漆烤漆房要能滿足涂裝作業對環境的溫度、照明度、潔凈度等的需求；能確保操 作者的安全衛生和廢氣排放。它一般由室體、加熱系統、供風系統、排風系統、過濾和捕集漆霧系統、照明設施、移動小車、推拉門和電控系統等組成，采用從頂部 送風，底部抽風的方式排放廢氣或加熱升溫。

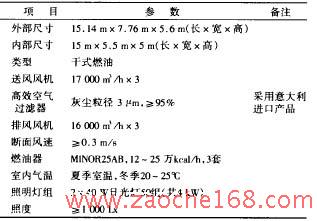

大型客車車體長X寬X高=12mx2．5mX3．1m，為此確定噴漆烤漆房外型尺寸為l5．14m×7．76m×5．6m，內部尺寸為15m×5．5m×5m。噴漆烤漆房技術參數見表1。
2 噴漆烤漆房的構成
室體：作用是把過噴的漆霧限制在一定的范圍內，再用通風裝置使漆霧沿移動的方 向流至過濾裝置進行處理。室體由室壁、室頂和地面格柵組成。室壁由彩色鋼板壓型澆注聚氨酯泡沫輕體保溫板制成，帶有玻璃窗。室頂置于室壁上面，設有均風過 濾裝置。地面格柵置于地面回風道之上，格柵間隙30～50mm，高度30～50mm，用3～4mm厚的扁鋼焊接拼裝而成。
燃油加熱系統：設有3個加熱爐，每個爐包括燃燒器、熱交換器及供油管路系統3 部分。燃燒器采用意大利Ecoflam產品，其型號為：MINOR25AB，它以輕柴油為原料，出力為l2～25萬kcal／h。它具有燃燒效率高，使用 及維護保養安全簡便，由程序控制器進行PIE全自動控制整個燃燒過程，風門由伺服機構自動調節控制，高壓電子點火且有電眼監控火焰，安全可靠等特點。熱交 換器為其核心部件，采用多程管殼式浮頭結構，煙路與風路為兩個獨立循環系統，換熱組件采用全不銹鋼制造，保證循環風的質量。采用多層保溫材料保溫，保溫效 果好，排煙溫度低，熱損耗小，熱交換效率高，采用活動滑軌結構，維護保養方便簡捷。油路采用無縫鋼管，多級過濾，保證燃油質量，以防雜質堵塞油路，確保燃 油系統正常工作。
供風系統：用于向噴漆烤漆房提供潔凈的和溫度適宜的空氣，以滿足生產工藝的需 要。噴漆時要求噴漆烤漆房?jī)?nèi)溫度為20～25℃(夏季為室溫)，風速≥0．3m／s，正壓4～8Pa。烤漆時要求噴漆烤漆房?jī)?nèi)溫度為(70±3)℃，保溫 2h，然后通風降溫并保持在(20±3)℃，保溫5h。
風機選用4-72-l2型NO．8C，風量17000m3／h，電機功率7．5kW，數量3臺，這3臺風機也作為烤漆時的熱風循環用。
排風系統：選用防爆型離心風機，其配套電機也應防爆，要設有調節閥門，使排風量可調，保證噴漆室處于微正壓狀態，防止車間內不潔氣體或灰塵進入噴漆室。
選用軸流風機或4-72-12型NO．8C，風量16000m3／h，電機功 率7．5kW，數量3臺。過濾和捕集漆霧系統：送風機進口設有無紡布過濾袋，噴漆烤漆房上部進風口設有意大利進口的高效無紡布過濾布，用于將空氣中顆粒較 大的塵埃濾掉。除塵率3μm，效率>95％。地面回風道過濾采用玻璃絲濾料。
照明設施：照明燈設在噴漆烤漆房?jī)?nèi)室壁高低處位置，照度≥l000Lx。
移動小車：移動小車是為了噴漆時使工作人員方便地到達客車噴涂面的各個部位。 設有2套液壓升降小車，放置在噴漆烤漆房長度方向的兩側。推拉門：噴漆烤漆房的寬度一側有供客車進出的推拉門一個。長度方向一側有側門一扇，當噴漆烤漆房 內正壓大于l0Pa時能自動打開。側門位置與加熱室同側。
電控系統：具有溫度、時間調節功能和顯示功能；燃燒機與風機聯鎖自控；3臺排 風機在噴漆狀態下工作，在烤漆狀態下不工作；3臺送風機、燃燒機可以單獨控制，在保溫時只用l臺；各燃燒機、風機運行情況有指示燈顯示；噴漆烤漆房溫度超 過80~C報警；達到烤漆保溫要求時蜂鳴器通知工作人員；面板上要有照明開關和2個升降小車的開關。
設有一個控制柜，采用自動控溫、自動延時，配有進口數顯溫控儀表。低壓斷路器及交流接觸器(3VE及3TB系列)選用獲西門子生產許可證的產品，關鍵元器件采用進口產品，其余元器件選用國內定點廠家的產品。
3 結語
本文只探討噴漆烤漆房的結構組成，噴漆器械可選用進口產品，如日本蘭氏公司的自動靜電噴涂裝置或德國瓦格納爾透平工業空氣噴涂裝置，這里不再過多敘述。
