當今世界，無論是國內還是國外，有限元技術都得到了較廣泛的應用，涉及的行業包括：核工業、建筑、軍事、航空航天、鐵路、石化、造船、通訊和電子行業等。在機械與汽車設計行業中顯得尤為突出，CAD/CAE技術是車架設計與分析的有效手段 。

客貨兩用汽車車架不僅要承擔安裝在其上的各種裝置的質量,而且要承受所運輸?shù)娜撕拓浳锏馁|(zhì)量，并且還要受到在行駛過程中由于道路凹凸不平造成的復雜的沖擊載荷，所有這些將直接影響汽車的安全性能。由于客貨兩用車車架是一個極為復雜的異型裝配件，如采用實體建模方式建模與分析，則每次改型都要重新建模重新分析，這將耗費大量的人力物力，還將浪費寶貴的新產品推向市場的時間。

某客貨兩用汽車在重慶、四川、貴州、青海和西藏等的惡劣路況下出現多起車架斷裂事故，鑒于此，本文首次將參數化有限元技術應用于復雜異型件車架的參數化建模與分析，運用該技術對客貨兩用汽車的車架進行有限元建模與靜強度分析，并提出了有實際意義的改進方案，為以后類似的產品開發提供理論依據,縮短了開發周期，提高了產品質量，為其他產品的改型設計提供了一種新途徑。

1 某客貨兩用汽車車架的參數化有限元建模

1.1 參數化有限元技術的實現途徑

在進行有限元分析時，通常采用的是圖形用戶界面操作方式(GUI)的建模和分析方法[9]，其整個過程包括:建立幾何模型、定義載荷、求解和解釋結果。如果求解結果不能滿足設計要求有必要修改設計時,就必須修改其他參數重新設計幾何模型。當修改較多且模型復雜時，這個過程會很費力費時，降低了設計效率，延誤了新產品的開發，不利于產品的市場競爭。

典型的有限元分析軟件ANSYS在參數化有限元模型建立方面方便實用[10]，其過程如下：進入ANSYS的前處理模塊，在工具菜單中(Utility Menu)中選擇Parameters選項下的Scalar Parameters項，調出參數尺寸來定義界面。將模型中需要進行參數化的尺寸依次輸入，完成參數化過程。但在實際問題中，需要參數化的尺寸是有限的，在定義參數尺寸時，要注意不要使得模型過約束。然后在ANSYS中開始建模，在模型中的尺寸如果是參數化的，要用尺寸的定義名輸入，否則參數化信息將無法進入模型。

在參數化模型建立后，進行正常的單元定義、實參數定義、單元?jiǎng)澐帧⒓虞d、求解工作。在這些過程完成后，通過ANSYS 的LGWRITE 命令保存命令流文件，文件名為。Jobname 為自定義的分析文件名名稱，將其用記事本打開，可以看到操作的步驟都被ANSYS以一定的格式一一記錄下來，對其中的尺寸定義部分進行編輯，保存文件。開始一個新的分析過程，用ANSYS的/INPUT 命令將 文件讀入ANSYS，由于是批處理文件，因此，程序自動進行分析過程，得到參數化的模型及其計算結果。

從上述論述中，可以看到應用ANSYS的參數化建模功能可以使得整個建模過程具有理想的重復性、開放性與良好的修改性，參數化有限元技術擴展了傳統有限元分析范圍之外的能力,允許按用戶要求改變程序以滿足特定的建模和分析需求,方便地得到相同結構不同尺寸的模型和分析結果，提高了分析效率,對優化結構、降低成本和提高品質,都具有重要作用。

1.2 某客貨兩用汽車車架的FEA 模型

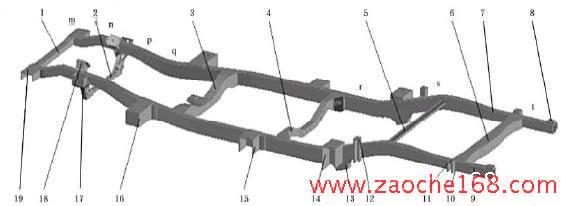

該車架是邊梁式梯子型車架，左右縱梁對稱，均是U型槽鋼扣合后焊接而成。為避免將約束和載荷直接加在梁上，保留了各個支架。為簡化分析模型[11]，對前懸架支架只取該支架與梁受力有關的下半部分，圖1是該車架的三維模型。

1. 第一橫梁 2.前軸加強梁 3.第二橫梁 4.第三橫梁 5.第四橫梁 6.第五橫梁 7.右縱梁 8.貨廂第三對支架 9.左縱梁 10.板簧后支架 11、12.貨廂第

二對支架 13.板簧前支架 14.駕駛室第四對支架 15.駕駛室第三對支架 16.駕駛室第二對支架 17.前懸架支架 18.發動機支架 19.駕駛室第－對支架

圖1 某客貨兩用汽車車架結構圖

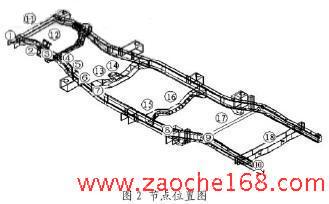

針對該車架出現事故的位置，確定需要的參數化尺寸參數為：縱梁上nq 段的截面，在豎直方向上加高δ1；縱梁上從前端到安裝第二橫梁位置段向外偏置δ2，相應發動機支架在水平面內各加長δ3 以保證發動機的安裝位置。車架板材厚δ4。根據斷裂位置，對需要的位置節點進行編號以便后續的分析與比較，如圖2 所示。

1.3 參數化載荷

由參考文獻[12]，客貨兩用汽車的參數化載荷為：駕駛室重G1，作用在駕駛室4對支架上；貨箱重G2，滿載時貨重約G3，作用在貨箱3對支架上；發動機及變速箱重G4，作用在一對發動機支架和一個安裝在第二橫梁上的托板上。油箱（裝滿油）重G5，安裝在第三橫梁及第四橫梁之間；前保險杠重G6，安裝在第一橫梁上；備用胎重G7，安裝在第五橫梁上；轉向機重G8，安裝在駕駛室第一支架后面，滿乘時4個人，每個人約60 kg，共重G9?？紤]到運動過程中的動態效應，駕駛室載荷和貨廂載荷均乘以動載系數β。

2 劃分網格和施加約束

在后輪板簧前支架下表面施加全約束，所有自由度位移為零；在板簧后支架下表面和前懸架支架下部施加豎直方向約束，UY自由度位移為零。各個載荷施加到對應的支架上和梁上位置點處。為減少節點數和單元數并保證各應力復雜處有足夠的網格密度，將整個縱梁分成5段，分別設定不同的線上單元數來控制各段以Solid45（該單元類型便于施加載荷，且計算精度較高）單元?jiǎng)澐炙玫降木W(wǎng)格。其中縱梁上np段和rs段受力復雜，也是可能的危險段，設定更大的線上單元數值來得到更密的網格。材料的彈性模量為E，泊松比為ε。將各載荷施加到相應位置后保存數據[13,14]。

3 分析結果及改進設計

3.1 原車架的分析結果

當載荷如下：G1 ＝500 kg；G2 ＝150 kg；G3 ＝500 kg； G4 ＝210 kg，G5 ＝68 kg；G6 ＝10 kg；G7 =20 kg；G8＝20 kg；G9＝4×60 kg。β＝2.5。 E = 2.0×105 MPa，δ4=2.5；ε =0.3。車架許用應力σmax=118 MPa。

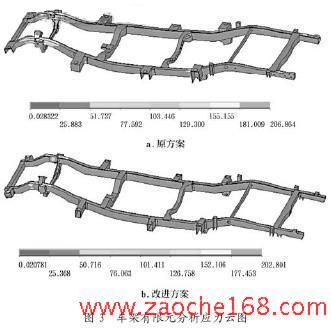

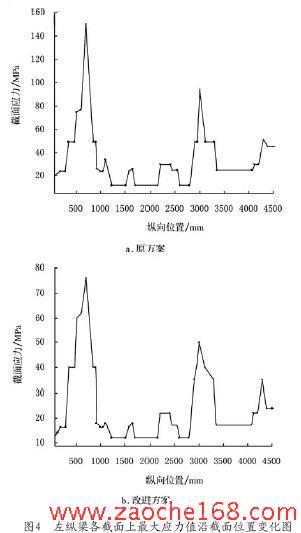

Von Mises stress 是綜合的概念，考慮了第一第二第三主應力，可以用來對疲勞、破壞等評價。對以上模型用ANSYS 進行分析計算[15]，分析結果的Von Mises stress節點應力云圖如圖3a 所示，最大應力206.864 MPa，這是由于發動機和變速箱重力簡化為集中力加在發動機支架上而造成的。排除建模的不完善因素所引起的局部應力集中和在各個支架與縱梁的連接區會出現由于結構和工藝原因而造成的局部應力奇異異常應力值外，縱梁上應力較大的區域在n、p 附近，由于從n 到p 段截面尺寸變化大和受到大的扭矩扭轉作用，使得危險截面出現在縱梁上靠近前懸架支架的位置附近，其中最大應力約150 MPa，在板簧前支架附近應力也較大（約100 MPa）。排除建模不完善所產生的應力值，左縱梁各橫截面上最大Von Mises stress 應力值沿縱梁長度方向的變化情況如圖4a 所示,相對于n 處，p 附近應力變化更快，由此認定p 附近為危險區域。事實上，縱梁截面形狀在p、q 之間發生雙向變化，且駕駛室第二對支架上載荷在此處產生的扭轉作用也很大。

3.2 改進車架的分析結果

基于以上的分析結果，車架的載荷及約束不變，對車架的相關尺寸作如下修改： δ1 =10 mm； δ2 =30 mm；δ3=30 mm； δ4 =3 mm；駕駛室第四支架后移至板簧前支架正外方。在保證前懸架支架上支承套、前軸加強梁和下限位塊等的空間位置的前提下，修改各部件。

將改進的模型作相同的處理后，用ANSYS分析得出車架的Von Mises stress節點應力云圖如圖3b所示，與改進前的結果相比較，從云圖上可以看出：總體上，改進的結果滿足預期要求，最大應力值降低，而且應力分布更為均勻，危險截面附近的應力有了比較明顯的改善。在原來的危險np段區域最大應力值約76 MPa，整個車架的應力值范圍約為0.02～76 MPa，絕大部分應力值低于25 MPa，如圖4b。

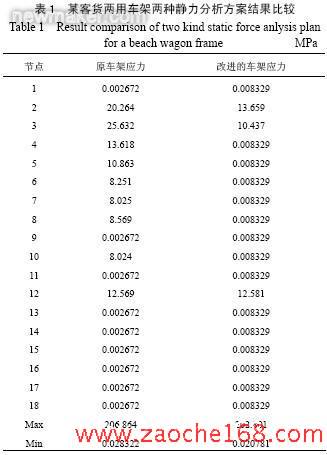

表１中兩種方案中的Max值都是由于發動機和變速箱重力簡化為集中力而造成的，最大應力出現在發動機支架上，因?yàn)榧虞d方式、載荷的大小和車架材質沒有變化，造成兩種方案中最大應力值相近。Min是對車架進行有限元分析得到的最小Von Mises stress應力值。提取車架上的20個節點并比較同一節點的應力值，結果顯示改進方案的車架總體應力有了明顯的改善且應力分布更為均勻，說明改進方案的措施是有效的。第二種方案中增加的δ1和δ4值提高了車架np段的抗彎性能， δ2和δ3降低了車架np段所受的扭矩，整個車架應力分布變得均勻，局部變形減小，避免了局部應力的突變現象，表1中4、8、10節點處的應力也因此得到了明顯的改進。

4 試 驗

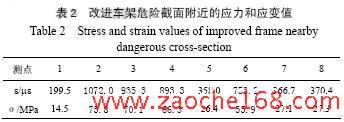

為了對改型后的車架進行驗證，在如圖5 所示的位置布置了8 個直角應變花，對車架危險截面位置附近進行了應力應變測試，對數據分析處理得到這8 個測點的應力應變值如表2 所示。

從表2 可以看出，np 段的車架應力值較大，有限元分析的數據和實測數據基本一致，且在許用應力范圍之內，說明用參數化有限元技術建立的模型和分析數據是可信和有效的。

5 結 語

較為詳盡地探討了運用參數化有限元技術進行客貨兩用汽車車架的改型工作，參數化的有限元分析技術使得整個客貨兩用汽車車架的改型過程變得更加方便、快捷，整個操作過程具有理想的重復性、開放性與良好的修改性。

1）為同類產品的參數化有限元分析與改型提供了參考。

2）在此改進方案的基礎上,新一代車架已經投入實際生產，且在使用過程中并未出現因?yàn)閺?qiáng)度不夠而發生斷裂，由此說明改進方案是可行的。

3）由于采用了參數化的有限元分析技術，縮短了設計與改進周期、降低了設計成本。
