國內外汽車市場競爭激烈，產品更新?lián)Q代的速度越來越快，各廠商都首選更改車身總成作為汽車產品更新?lián)Q代的體現，但全新車身開發周期較長，因此縮短車身總成開發時間成為各大公司追求的目標。

全新車身產品開發主要包括產品策劃定義、產品設計（概念設計和工程設計）、產品驗證及生產準備四個階段（見圖1）。整個產品開發必須按照企業設計標準、流程、經驗參考已有車型數據及目標樣車結構進行產品設計，由于每次開發應用相同結構，相同的斷面及零部件，相同的設計方法、設計規則及設計標準，造成車身整個產品開發存在大量的重復性工作。例如，對于每一個車型來說，都必須進行人機工程分析和布置，而且全新開發系列駕駛室人機工程布置工作從產品策劃定義到產品設計完成大約需要10次以上的設計修改。每一次方案修改都是重復性勞動，耗費大量的設計時間。因此，如何避免重復性勞動，縮短產品開發周期成為首要問題。

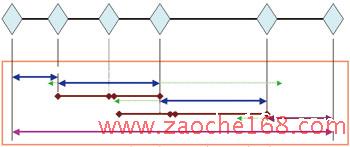

圖1 車身產品開發流程

另外，在車身產品開發中，人才對產品開發的周期和質量同樣具有至關重要的作用，然而汽車設計專家人才流動現象比較嚴重，如何穩定這些人才也是目前各個企業需要考慮的問題。

CATIA軟件是車身產品開發常用的軟件，隨著CATIA的使用和發展，國外出現了很多新的與CATIA軟件相結合產品獨特的產品開發手段，例如DMU技術、模板技術、相關性設計方法等。其中，模板技術不僅能夠避免設計重復性工作，縮短產品的開發周期，同時也可實現企業的知識積累，國外主要汽車企業和設計公司在產品設計開發中都使用此項技術進行產品開發與設計。

模板技術簡介

模板技術是指以設計軟件為載體，將產品開發設計中頻繁應用的幾何特征、典型結構、典型斷面、典型零件、總成、設計方法、設計規則及設計標準IT化，形成單獨可以重復調用的使用庫或模塊文件?；?/SPAN>CATIA V5軟件的模板技術通常使用CATIA V5軟件中知識工程模塊提供的KBE（Knowledge Based Engineering）技術。KBE即基于知識的工程系統，通過對設計方案和設計過程中的知識進行捕捉，從而定義產品設計方法和設計過程，采用知識的驅動形成交互界面，對設計者提供合理設計解決方案的計算機集成處理技術。因此，通過KBE技術，知識被捕捉及正式化，設計者在產品設計時充分使用專家和企業已有的知識、企業標準以及國際法規，從而達到最佳設計效果。

模板根據IT化內容的不同分為特征模板、零件模板、總成模板及流程模板。總成模板及流程模板對企業的開發能力要求較高，企業本身必須具備獨立自主開發的能力，產品開發流程化、規?；?、標準化及規范化。一汽技術中心車身部目前定義部分特征模板見圖2。

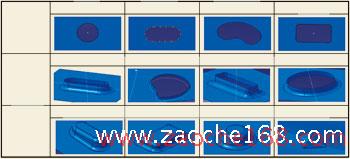

圖2 一汽技術中心車身部目前定義部分特征模板

國外各大汽車廠商早已開發自己的模板，各種模板的數量從100多個到上千個不等，并且應用到產品開發設計中，取得了良好的效果。從2005起，一汽技術中心與達索公司及迅利公司合作，借鑒國外經驗，結合本部門車身產品的開發特點，開始定義和開發車身設計模板的工作，目前已經完成特征模板、零件模板及流程模板的定制，并應用到商用車車身產品開發中。

流程模板的開發與使用

技術中心車身部基于CATIA V5 R15版本開發了人機工程設計流程模板和雨刮系統校核流程模板。這兩個流程模板將SAE標準和企業標準及專家知識IT化，為人機工程設計和校核提供了有利幫助。人機工程設計流程模板及輸出報告見圖3。

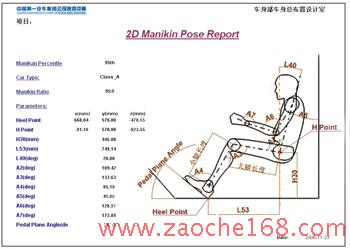

圖3 人機工程設計流程模板輸出報告

下面筆者以雨刮系統校核流程模板為例介紹一下流程模板的開發與使用。

雨刮系統校核是指在車身前期方案布置開發階段或產品其他開發階段根據已知的人機工程參數、幾何元素及法規，求出理論風窗A、B、C區和實際風窗A、B、C區，然后確定刮凈率（刮凈率為實際的A、B、C刮掃區面積與相對應的理論A、B、C刮掃區面積之比）并校核的過程。目前技術中心車身部主要使用的法規是SAE J198《WINDSHIELD WIPER SYSTEMS — TRUCKS, BUSES, AND MULTIPURPOSE VEHICLES》。雨刮系統校核流程模板將上述過程IT化，形成專有設計模塊。

雨刮系統校核流程模板開發過程是首先使用CATIA V5 R15軟件中Part Design和Generative Shape Design模塊建立雨刮系統幾何建模，A、B、C三個理論刮掃區是按照SAE J198法規中給定的角度值（見圖4），分別作95百分位的SAE眼橢圓上下切平面（在側視圖上為直線）和左右切平面（在俯視圖上為直線），這4個切平面與前風窗相交得到4條交線，交線所圍成的玻璃上的那部分曲面，即為理論刮掃區。如果交線超出玻璃邊界線，或者與玻璃的交線距玻璃邊界（DLO）不足25mm，以距玻璃邊界（DLO）向內25mm處的區域為準；實際刮掃區是根據已知刮掃器的尺寸、刮臂中心位置、前風窗、刮掃軸的方向等參數，確定風窗實際刮掃區域。

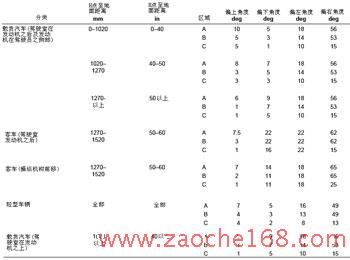

圖4 SAE J198規定分類車型

以上建立的幾何模型必須使用知識工程模塊（參數、公式、VBSCRIPT等），模型必須具備相關性和參數化特性。

根據已經建立的幾何模型使用POWERCOPY或UDF技術建立小模板，模板數量由模型的幾何復雜程度和具體設計過程決定，雨刮系統校核流程模板共建立5個小模板。

根據已經創建的小模板，設計者在BKT模塊中提供的環境下，構建知識的驅動形成交互界面，最終完成流程模板創建工作。

雨刮器系統流程模板的使用流程分7個步驟，主要包括導入建模所需幾何條件，建立空的設計零件文檔，創建理論風窗A、B、C區，創建實際風窗A、B、C區，校核分析、優化參數及輸出結果報告。雨刮系統校核流程模板優化分析及校核流程模板程序提示見圖5、6。

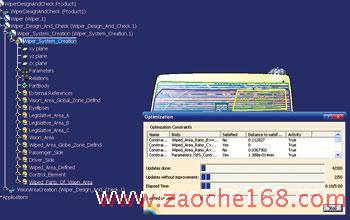

圖5 雨刮系統校核流程模板優化分析

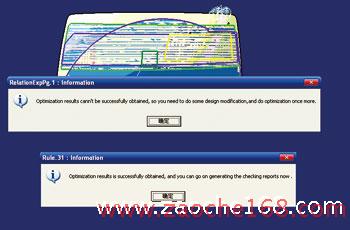

圖6 雨刮系統校核流程模板程序提示

其中雨刮系統校核流程模板創建理論A、B、C區時，輸入條件有風窗玻璃面、眼橢圓中心點、車身絕對坐標平面、按用途分類的車型（SAE J198）等。雨刮器系統流程模板包含所有SAE規定分類車型；創建實際A、B、C區時輸入條件雨刮器固定點、風窗玻璃面、雨刮器刮片初始位置、雨刮器刮片的長度及雨刮器刮臂旋轉方式，本模型可以校核雨刮系統順擺和對擺兩種方式。

雨刮系統校核流程模板分析結果如果不能滿足要求，模板將提供兩種方式優化分析，一種是更改刮臂長度優化實際刮掃區域；一種是更改雨刮布置點位置優化實際刮掃區域。通過這兩種方式為設計師提供解決方案。因此，該模板不僅可以用于后期產品的校核，也可以用于前期的方案設計。

在優化結束之后，如果A、B、C區刮掃面積符合SAE標準，則程序提示設計者可以進行校核報告的生成。生成報告結果見圖7。

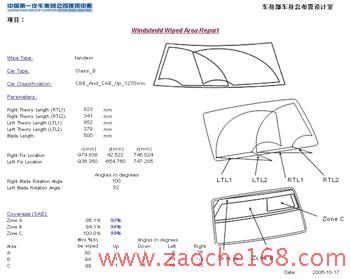

圖7 雨刮系統校核流程模板輸出報告

結束語

一汽技術中心通過與達索公司及迅利公司合作，定制2個流程模板，設計人員此后在人機工程設計分析方面不必再進行重復性工作，提高了產品開發的效率，縮短了產品開發周期。流程模板使用也促進和深化了本企業車身設計開發的流程化、標準化及規范化工作，同時也實現了企業的知識積累。
