轉向系統一般安裝在汽車的前橋上，它通過一整套機構將駕駛員作用于方向盤的力傳遞到轉向臂上，并通過轉向臂的偏轉帶動轉向輪相對于汽車中心線轉過一定的角度，從而實現汽車行駛方向的改變。汽車轉向系統在汽車中主要承擔改變汽車行駛方向及保持汽車穩定直線行駛的任務。本文以某種車型的轉向系統為例進行研究，該轉向系統主要由轉向操縱機構、轉向器和轉向傳動機構三部分組成，通過駕駛員施加在轉向盤上的力矩而轉動，帶動轉向軸將該力矩輸入轉向器并改變其方向及速度，使安裝在轉向器中的齒條沿軸線左右移動，然后帶動左橫拉桿及右橫拉桿轉動轉向臂，帶動車輪繞轉向節轉動，實現汽車轉向。如何突破機械結構的局面，并向人性化、數字化的方向發展，將成為汽車設計、分析與制造的發展前景。

虛擬現實技術是近年來發展起來的高級計算機技術，是建立在計算機圖形學、仿真學、并行技術、人工智能、多媒體技術等技術基礎之上的新技術，包括虛擬設計、虛擬裝配、虛擬制造、虛擬試驗和虛擬培訓等。它與傳統的模擬技術完全不同，是將模擬環境、視景系統和仿真系統合三為一，并利用頭盔顯示器、圖形眼鏡、數據服、立體聲耳機、數據手套及腳踏板等傳感裝置，把操作者與計算機生成的三維虛擬環境連結在一起。虛擬現實技術在汽車行業的運用還未廣泛普及，主要是由于其前期投入大，但其潛在優勢已是毋庸質疑，隨著計算機技術與汽車電子化技術運用的日趨成熟，該技術定會被廣泛合理地利用。由于虛擬設計、虛擬裝配、虛擬制造等技術在汽車開發上的巨大作用，使其在汽車設計領域得到了迅速發展和廣泛應用。在汽車行業里，很多汽車制造商從虛擬設計、虛擬裝配、虛擬制造等的應用中獲得了巨大的收益。虛擬現實技術依賴于產品三維數字模型的準確性和參數化特性，從而可以快速地進行分析仿真,實現設計方案的優化。

本文以UG軟件為設計研究平臺，UG軟件是集CAD/CAM/CAE功能于一體的軟件集成系統。運用其復合建模、鈑金建模、虛擬裝配等相關參數化設計方法，建立汽車轉向系統的虛擬裝配，并運用UG的Motion模塊進行運動學仿真分析。虛擬裝配可以減少實物模型和樣機的投入，避免設計缺陷，縮短產品開發周期，降低產品開發成本和制造成本。

2、汽車轉向系統虛擬裝配

建立參數化的實體模型可以為虛擬裝配打下堅實的基礎，滿足用戶不斷修改從而最終實現產品的最優設計或變形產品設計的要求。本文首先對汽車轉向系統的工作原理及結構進行分析，對其主要部件進行測量，然后通過UG軟件建立部件的參數化實體模型。準確的物理模型和方便的建模方法是應用虛擬裝配技術的關鍵。

2.1 參數化實體模型的建立

實現零件的參數化設計，達到修改任意尺寸即可更新零件模型的目的。零件之間的相關參數化設計是指修改一個零件尺寸即可達到修改與其相關的零件尺寸，并更新相關零件模型從而最終更新虛擬裝配模型的目的。根據仿真分析結果修改模型，實現零部件的優化設計。汽車轉向系統結構比較復雜，由許多零部件組成，本文應用UG軟件的參數化建模方法建立各個部件的參數化實體模型，為后續的模型修改、虛擬裝配、設計分析打下堅實的基礎，從而不斷提高汽車轉向系統的設計水平和質量。UG在建模模塊中，提供了各種功能，主要包括建立草圖（Sketch）、曲線（Curve）、成型特征（Form Feature）、自由形狀特征（Free Form Feature）以及鈑金特征（Sheet Metal Feature）等功能。圖1所示為齒輪齒條式轉向器殼體，其建模操作命令主要有圓柱體（Cylinder）、草圖（Sketch）、拉伸（Extrude Body）、凸臺（Boss）、引用特征（Instance）、打孔（Hole）等，然后進行一些細節處理，如倒角、加肋板等完成模型制作。

圖1 轉向器殼體的實體模型

本文的齒輪齒條式轉向器齒輪軸是使用UG中的齒輪設計向?qū)В?/SPAN>Gear Wizard）模塊建立的，選擇其工具條中的圓柱螺旋齒輪（Helical Cylindrical Gear）按鈕，出現如圖2所示的對話框，在其中輸入?yún)?shù)即可得到建立齒輪軸模型所需的齒輪。轉向齒輪主要技術參數如下：

分度圓直徑 d＝13.413mm，

齒數Z＝6

螺旋角β＝10°

法面壓力角αn＝20°

法面齒頂高系數han*＝ 1

法面頂隙系數cn*＝0.25

法面模數mn＝2.236

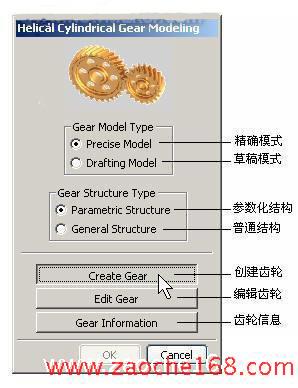

圖2 圓柱螺旋齒輪建模對話框

建立的齒輪齒條式轉向器齒輪軸模型如圖3，而另一些螺釘、螺母之類的標準件則可以從標準件圖庫中導入。

圖3 齒輪齒條式轉向器的齒輪軸模型

2．2 汽車轉向系統的虛擬裝配

虛擬裝配是在計算機上進行裝配，裝配件中的零件與原零件之間是鏈接關系，對原零件的修改會自動反映到裝配件中，從而節約內存，提高裝配速度，及早發現零件配合之間存在的問題 ,保證設計質量。UG軟件中的虛擬裝配方法主要有：自頂向下裝配（Top-Down assembly）、自底向上裝配（Bottom-Up assembly），或者使用上述兩種方法進行混合裝配。自頂向下裝配就是在上下文中進行設計 (working in context) ，即由裝配件的頂級向下產生子裝配和組件，在裝配層次上建立和編輯組件，由裝配件的頂級向下進行設計。自底向上裝配是先建立單個零件的幾何模型即組件，再組裝成子裝配件，最后裝成裝配件，由底向上逐級地進行設計。零件之間使用配對約束、對齊約束、正交約束、角度約束、平行約束、中心對齊約束、距離約束等約束條件建立配對條件，這樣一旦部件的零件模型改變，產品的虛擬裝配模型將隨著改變，實現了真正意義的參數化設計。本文采用混合裝配方法進行虛擬裝配，完成的汽車轉向系統虛擬裝配模型如圖4所示。

圖4汽車轉向系統虛擬裝配模型

基于虛擬裝配模型可以建立裝配順序。裝配順序（Assemblies Sequences）功能給產品的設計和制造提供了很大方便，用戶可以根據不同的用途例如：設計、工藝、制造、維修等建立不同的裝配順序，包括拆卸順序，有利于排除組件間的干涉和間隙，有利于設計、工藝、制造部門之間的友好合作，實現并行設計。

3、汽車轉向系統的虛擬分析

UG的運動分析模塊主要是利用虛擬裝配模型，通過將一個或一組零件定義為許多互相關聯的連桿（Links），并將連桿間的連接關系定義為運動付（Joints），通過加入運動輸入使機構模型產生運動，從而對機構進行運動學（Kinematic）分析或動力學（Dynamic）分析。本文對汽車轉向系統進行虛擬運動分析。分析時若發現干涉或間隙過大等問題，可以及時修改零件模型，然后在進行分析直至滿意為止，充分發揮虛擬裝配技術的優點，縮短產品開發周期，降低產品開發成本。

3．1運動分析方案的建立

建立機構的運動分析方案（Scenario），打開軟件右側的運動分析導航器（Scenario Navigator），將光標放置在虛擬裝配文件上，點擊右鍵出現new scenario，選擇新建一個運動分析方案scenario1。點擊定義連桿（Links）按鈕并選擇所要定義的部件模型，定義的連桿如表1所示。

表1 連桿的定義

完成了連桿（Links）的定義，下一步就是定義能使機構靈活運動的運動付（Joints）了。點擊運動分析工具欄中的運動付按鈕出現運動付定義對話框，機構所能定義的運動付包括旋轉付（Revolute）、滑動付（Slider）、柱面付（Cylinder）、齒輪齒條付（Rank and Pinion）等。定義的運動付如表2所示。當模型的所有連桿和運動付都定義好了之后，整個模型就成為了一個可以自由運動的機構，由機械原理可知，要使一個機構按一定的運動規律運動，必須輸入運動驅動（Motion Driver）。轉向系統的運動驅動應定義在轉向軸上。選擇驅動類型為簡諧運動（Harmonic）。點擊運動仿真（Animation）按鈕輸入運動時間（Time）和步數（Step）即可實現機構的運動仿真。

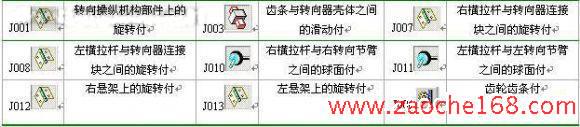

表2 運動付說明

3．3 封裝選項功能及MPEG電影文件的生成

封裝選項功能是UG運動分析模塊中用來收集指定的需要了解的對象信息的工具，它可以實現以下功能：（1）測量（Measure），測量點或?qū)ο箝g的距離關系；定義對象之間需保持的間隙距離，如超過界限則發出警告。（2）跟蹤（Trace），跟蹤點或?qū)ο蟮倪\(yùn)動軌跡。（3）干涉檢查（Interference），檢查對象間是否存在干涉，并可以給出干涉量。選擇某項封裝功能及所要檢查的對象和一些相應的參數，則該功能的選項在運動分析（Animation）和關節運動（Articulation）對話框下方的選項中加亮顯示并可以調用，處理并輸出檢查的結果。

一旦發現轉向系統存在干涉等問題，可以立即對零件的設計進行修改，如調整齒數比、修改孔徑、加長或縮短構件的長度等。零件模型改變后，相應的虛擬裝配模型及運動分析模型將隨著改變。運動分析模型改變后再重新進行分析，直到確定最終的優化方案。本文選擇轉向柱和橫拉桿作為干涉檢查對象，同時利用測量（Measure）功能測量轉向輪的偏轉角度。當在運動仿真過程中干涉檢查對象間出現干涉時，測出轉向輪轉過40°7′28″，與轉向輪實際最大轉向角40°18′近似相等，因此得出結論，此轉向系統模型基本符合設計要求。

在UG的Motion模塊中提供了將機構的運動仿真轉化為可以播放的MPEG電影文件的功能。輸出MPEG文件的過程可以分為創建UG/Photo Animation照相機路徑和生成運動仿真的MPEG文件兩個步驟。一般選擇定義關鍵幀（Define Key Frames）作為照相機的路徑，可以在路徑中加入繞軸轉動的轉臺運動。然后使機構做一個循環的仿真運動，最后右鍵點擊運動分析導航器中的方案Scenario_1選擇輸出（Export）選項下的MPEG按鈕輸出包含機構運動的電影文件。所輸出的MPEG文件可以用Windows Media Player播放器播放。

4、結論

基于UG建立汽車轉向系統的虛擬裝配。虛擬裝配模型應是參數化的實體模型，從而滿足用戶不斷修改并最終實現最優設計或變形產品設計的要求。對轉向系統進行運動學仿真分析，并使用封裝選項功能進行測量、跟蹤、干涉檢查，提高汽車轉向系統的設計水平和質量。以MPEG電影文件形式輸出，形成電影動畫。通過動畫演示，可以更直觀、正確的理解汽車轉向系統的工作原理和運動。虛擬裝配可以減少實物模型和樣機的投入，縮短產品開發周期、降低產品開發成本和制造成本，有利于實現產品的最優設計或變形產品設計。
