汽車的操縱穩定性包含相互聯系的兩個部分，一是操縱性，一是穩定性。操縱性是指汽車能夠確切地響應駕駛員轉向指令的能力，穩定性是指汽車受到外界撓動后恢復原來運動狀態的能力。
汽車的操縱穩定性直接影響汽車駕駛的操縱方便程度、汽車行駛速度的提高汽車動力性的發揮和汽車運輸生產率的提高，而且也是決定高速汽車安全行駛的一個主要性能。本文介紹鍵圖方法特點的同時，分析鍵圖模型建立及應用Simulink與鍵圖模型相結合對汽車操縱穩定性的仿真。
2 鍵圖理論的基本原理

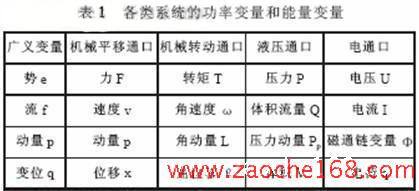

在每個系統中，相互作用的子系統之間有功率的傳遞，鍵合圖以此為依據建立系統模型，系統間傳遞功率的地方即為通口；鍵合圖中有4種狀態變量為勢e（t）、流f（t）、動量p（t）和變位q（t），通常我們把動量p（t）和變位q（t）稱為能量變量，勢e（t）和流f（t）稱為功率變量。表1 給出了各種不同能量范疇的功率和能量變量。

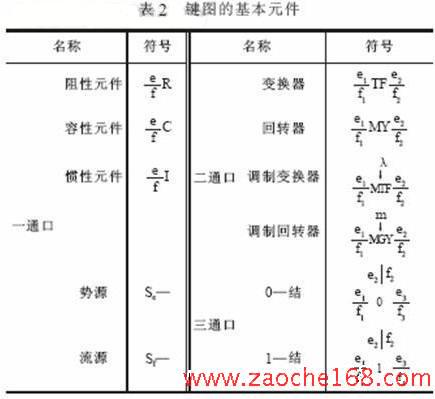

表2 給出了鍵合圖的基本元件。
3 電磁式助力轉向系統的結構和組成
電磁式助力轉向系統主要由轉矩傳感器、車速傳感器、控制單元、電磁力發生裝置等組成。在操縱方向盤時，控制單元根據轉矩傳感器輸出的轉向轉矩信號及車速傳感器輸出的車速信號調節電磁力發生裝置供電電流的大小，以獲得適當?shù)霓D(zhuǎn)向助力，從而保證車輛在任何工況下轉向都有較理想的操縱穩定性和轉向輕便性，即在原地操舵及低速轉向輕便靈敏，在高速下轉動方向盤不會喪失路感。

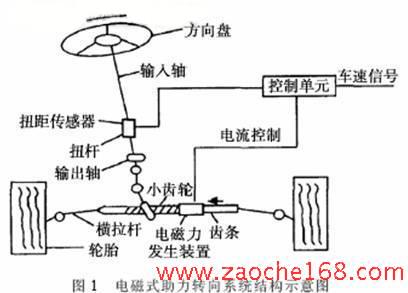

汽車助力轉向系統有液壓式、電液式、電動式和電磁式4種。其中電磁式助力轉向系統是一種結構更簡單，且性能更優的新型結構，其組成如圖1所示。
4 汽車電磁式助力轉向系統模型的建立

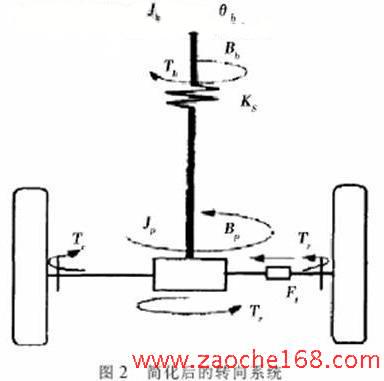

在建模過程中，我們把汽車簡化為只具有側向移動和橫擺運動的線性二自由度的汽車模型；同時將轉向系統的轉向機構向轉向柱簡化，把系統中各構件繞其中心的轉動慣量等效為繞轉向柱的轉動慣量，并以等效阻尼系數代替各連接鉸或運動副的助力系數之和，轉矩傳感器可以看成是一個剛度為Ks的扭力桿。簡化后的轉向系統如圖2中所示。

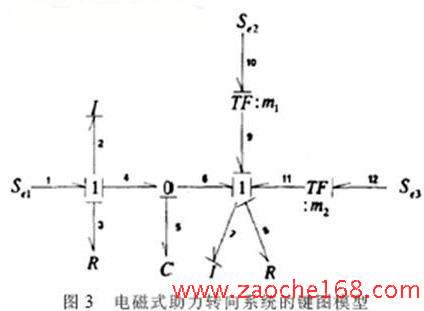

圖中：θh是方向盤轉角，Jh是方向盤的轉動慣量，Bh是方向盤的阻尼系數，Th是作用在方向盤上的力矩，Jp是折合到轉向柱的轉動慣量，Bp是折合到轉向柱的阻尼系數，Tr′是路面對主銷的回正力矩作用到轉向柱上的力矩，Ft是電磁力發生裝置產生的助力，Tr是路面作用于主銷的回正力矩。根據鍵圖理論建立模型的基本原則可得到簡化后的轉向系統的鍵圖模型，見圖3。

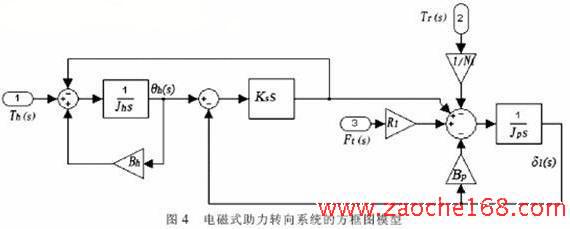

根據鍵合圖元件與方框圖的的對應關系，可由系統的鍵圖模型建立出與圖3相對應的汽車電磁式助力轉向系統的方框圖模型如圖4。
由圖4的邏輯關系可得到：
5 建立電磁式助力轉向系統的數學模型
控制系統中最常用的控制規律是PID控制，是一種線性控制方式。它將誤差值的比例（P）、積分（I）和微分（D）通過線性組合構成控制量，對被控對象進行控制。由于電磁式助力轉向系統是一個有差系統，需要保持系統的靜差，控制器中不能有積分環節。所以對電磁式助力轉向系統采用比例加微
6 在Simulink中的仿真與分析
轉向系統各參數如表3所示：利用表3的參數，應用Simulink對電磁式助力轉向系統進行仿真。
為了驗證控制系數對瞬態響應的影響，保持汽車整車底盤參數和電磁式助力轉向系統參數不變，在車速為40km/h的情況下，取θh=1rad，調整Kp、Kd的取值，利用式（7）我們可以得到帶有電磁式助力轉向系統的汽車瞬態響應曲線，結果如圖5所示。

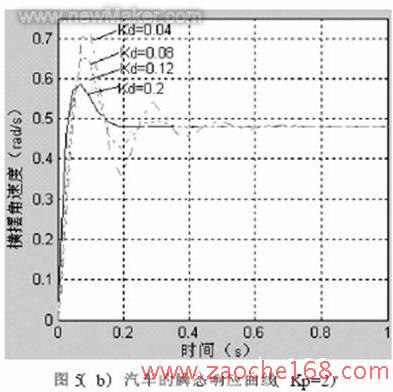

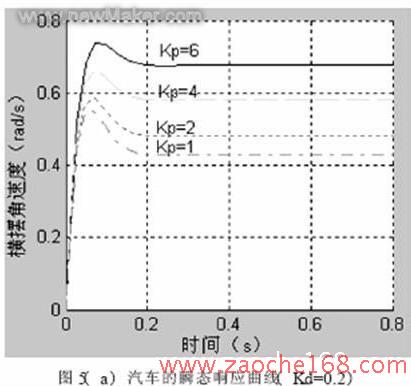

由圖5（a）可以看出，當比例控制系數Kp減小時能很好的抑制系統的超調量；但是對系統的反應時間和穩定時間幾乎沒有任何影響；由圖5（b）可以看出，Kd取較大值時，系統的超調量得到明顯的抑制，且系統的反應時間和穩定時間均十分理想；但是隨著Kd的減小，系統的反應時間增大，系統的阻尼系數逐漸變小，超調量增大，汽車的操縱穩定性明顯的變壞。
7 結論
7.1 基于鍵合圖理論的特點，可實現鍵合圖到方框圖模型的轉換，利用Simulink與鍵合圖模型相結合的方法，方便地得到了裝配電磁式助力轉向系統的車輛操縱穩定性的仿真結果，使仿真速度大大提高，同時還充分利用Simulink的可視化功能，實現汽車操縱穩定性的可視化仿真。
7.2 仿真結果表明電磁式助力系統確實能起到較好的助力作用；合適的選取PID控制的系數Kp和Kd，可以達到優化助力的作用。同時清楚的了解電磁式助力轉向系統對車輛操縱穩定性的影響，方便了電磁式助力轉向系統對車輛性能的改進的分析和研究。
