圖1  全順B線本體夾具（平移式）

汽車制造四大工藝中，焊裝尤其重要。在焊裝的前期工藝規劃中，車身焊接夾具以及生產線的設計是非常關鍵的環節。工裝夾具設計是一門專業性很強的綜合性技術，設計工裝夾具時，不僅要考慮生產綱領，還必須熟悉產品結構，了解鈑金件變形特點，掌握沖壓、涂裝以及總裝工藝的諸多要求內容，通曉零部件裝配精度及公差分配。只有做到這些，才能對焊接夾具進行全方位設計，滿足生產制造的要求。本文結合現有江鈴汽車股份有限公司全順汽車廠（以下簡稱“全順廠”）車身焊裝夾具設計以及未來的規劃，就焊裝線結構和夾具的選擇進行了闡述，以求在未來全順C線上設計出高生產效率且滿足市場需求變化的焊接生產線。

焊裝生產線及夾具的結構

目前國內使用的汽車焊裝線主要是由輸送部分、工裝夾具、焊接設備及其他輔助設備等部分組成，主要結構形式有：步進式焊裝輸送、夾具移動輸送、往復輸送（Shuttle Bus）、滑橇輸送和自行或手動吊具輸送等。

1.步進式焊裝線

該焊裝線的基本原理：工件的水平輸送是通過調頻電機驅動齒輪、齒條做往復運行實現的，頂升、落下裝置采用電機帶動曲柄旋轉180°，從而實現輸送線本體頂升、落下。這種形式的焊裝線結構簡單合理、穩定性好、輔助時間較短且重復定位精度較高，基本滿足點焊、弧焊機器人的使用條件，適用于生產能力為5～10萬輛/年的生產線。目前，國內很多汽車廠采用了該形式的焊裝線，如全順V348的側圍即采用了這種形式。

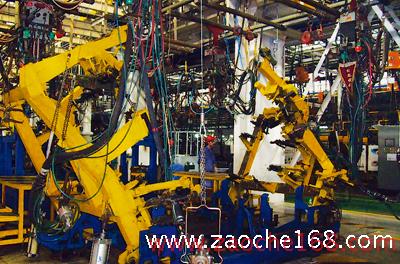

圖2  全順A線本體夾具前部定位（鉸鏈?zhǔn)剑?/SPAN>

2.夾具移動輸送

該生產線在韓系汽車廠被大量采用，基本原理為：定位夾具與輸送為一體，定位夾具在生產線上運動，從第一站到最后一站，然后從循環的回路返回到第一站，車型的切換就是在第一站根據生產排成選擇所需的定位夾具，輸送到第一站等待物料。該線柔性強、傳輸快且定位精，滿足點焊、弧焊機器人的使用條件，但是投資巨大，北京現代轎車二廠采用了這種形式。

3.滑橇輸送焊裝線

該焊裝線通過采用往復桿或輥床輸送滑橇來實現工件水平輸送，可分為兩種形式：往復桿輸送滑橇式和輥床輸送滑橇式。工件上、下運動一般由固定工位的氣動或液壓頂升裝置實現。滑橇上裝有定位裝置，重復定位精度較高，一般為±0.3mm，基本滿足點焊、弧焊機器人的使用條件。目前，此類輸送線在國內的轎車廠應用較多。

4.往復輸送機

該線水平輸送工件是通過電動機驅動往復輸送機在鋼軌上運行，工件頂升、落下采用氣缸頂升裝置實現，使用該種輸送方式的生產線也不少，如全順V348焊接主線和南京福特的馬自達主線等。

5.自行或手動吊具輸送

該線水平輸送工件是通過折疊吊具在兩工位間來回吊運工件，要求工位間有吊具的空間，主要優點：結構簡單，夾具定位設計不會受傳輸運動裝置影響，投資較少；但是輸送線節奏慢，空中運輸有安全隱患。采用這種方式的輸送線不多，全順VE83以及土耳其的全順工廠骨架線采用的是此種方式。

焊裝線的對比

對于焊裝線結構形式的選擇，最需要考慮的是生產綱領、產品結構和工藝特點、投資規模和夾具設計制造技術水平以及廠房等情況，在細部結構上要結合產品的壽命周期、市場定位和質量要求，并對相關因素進行綜合比較來進行選擇。全順廠焊裝車間有全順A線、全順B線，未來要規劃全順C線，我們將這三條線做個比較（如表）。

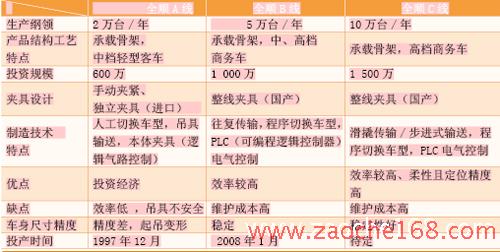

全順廠各焊裝生產線對比

從全順A、B和C線對比來看：A線投資少，但是吊具輸送速度慢且有安全隱患，適合小批量的生產線；B線適合5～10萬臺的生產線，但是生產線過長會影響到重復定位，導致定位變形松動，影響整車質量；C線相對更適合柔性布局，質量也最好，但是需要考慮滑撬等設備的回轉系統。

本體焊接夾具的對比

對于白車身而言，本體線的裝焊工藝主要由預裝配、點固焊和補焊三部分組成，其中點固焊工序最為關鍵，基本都在本體夾具內完成。焊裝生產線中的本體夾具決定了白車身的質量、生產線的柔性度及生產節拍，非常重要。

目前，國內所采用的本體夾具主要有三種形式，在全順工廠都有應用。

1.平移式夾具

圖1為平移式夾具，其動作順序為：輸送線將預裝白車身送入總焊工位定位夾緊點定→輸送線抬起→將點定成形的車身水平送入后續的工序補焊。此類夾具定位精度和可靠性高，可適用于不同長度、寬度以及高中低頂?shù)陌总嚿泶笈炕炝魃a(chǎn)，柔性度高。

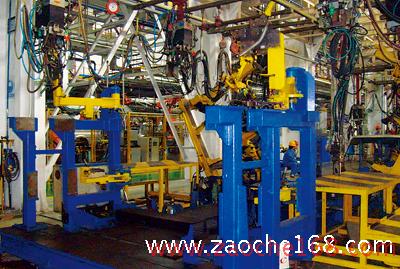

圖3  全順A線本體夾具后部定位（立柱式）

2.鉸鏈翻轉式夾具

圖2所示的鉸鏈翻轉式夾具和平移式夾具的工作原理類似，區別是左右側圍總成的定位組件的打開方式不同：平移式夾具沿垂直于線體輸送方向水平移動，而鉸鏈翻轉式夾具則是繞鉸鏈軸旋轉打開，這樣便于線體輸送、裝配及定位夾緊。

3.立柱式夾具

圖3所示的立柱式夾具結構簡單、成本低、維修方便而且操作時接近性好，但其定位精度較低，不適用于自動化程度較高的大批量生產和采用焊接機器人的生產線。

為了適應側圍的機械自動化輸送，全順C線將考慮平移式夾具能在水平狀態和垂直狀態旋轉，在水平狀態上承接側圍，然后轉90°到垂直狀態，再平移到焊接工作位置進行焊接。

汽車車身的結構及本體夾具的特點

全順白車身結構類似于轎車，一般由外覆蓋件、內覆蓋件和承載的骨架組成，像側圍外板、側圍內板、門蓋內外板和頂蓋這樣的內、外覆蓋件的鋼板厚度一般為0.8～1.2mm，骨架件的鋼板厚度多為1.2～2.5mm。在本體夾具前預裝時，焊好的側圍總成、骨架總成都具有較大的剛性，而且相對的搭接面很復雜，在本體夾具側圍定位模塊定位側圍過程中，常常會因為側圍總成與骨架總成貼合面干涉，側圍定位模塊無法運動到位，因而在偏差狀態下焊接造成整車尺寸的偏差。

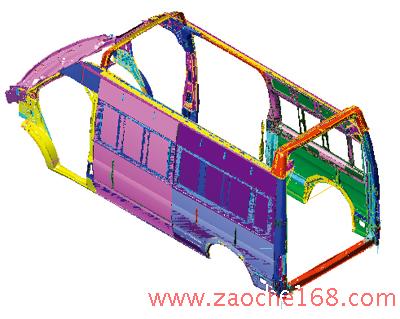

圖4  本體夾具的全順車身結構

本體夾具作為焊裝最重要的工位，其最關鍵的控制點在于門洞尺寸的控制和前風窗洞尺寸以及頂蓋安裝的控制。在本體夾具工位完成后，全順車身（如圖4）形成了一個剛性很好的車身殼體，由地板、側圍以及橫梁三大部分組成，形成了后門洞、前門洞、側門洞、前風窗洞以及頂蓋安裝空間。門洞的裝配尺寸是整車外觀間隙面差的基礎，保證這些門洞、窗洞以及頂蓋空間的裝配尺寸的關鍵在于：

1.定位基準的一致，這種一致甚至要求到?jīng)_壓件和檢具上，一方面基準傳遞會減少累計的誤差，另外也很容易從零件檢具上找到零件問題與整車裝配問題的一致性，便于分析判斷解決問題；

2.保證前道工序件在合理的公差范圍內；

3.正確地預裝配，保證在定位過程中，側圍這樣大的零件可以在側圍定位模塊運動力的作用下，到達正確的位置，而不出現定位接觸面或孔變形的情況；

4.夾具具有足夠的剛性，克服零件局部干涉；

5.夾具自身的精度；

6.夾具定位裝置的維護。

合格的車身要求能滿足后續的裝配精度要求：一方面指的是外觀精度，即門蓋裝配后的間隙面差；另一方面較為隱蔽，指的是骨架精度，其主要是保證發動機的裝配以及前后懸架的裝配，骨架件相對較厚，存在回彈問題，所以對于縱梁和橫梁的定位，需要避免以其翻邊定位，而應定位在底面上。 另外，骨架總成在本體夾具的前道工序完成，要達到精度要求，需要對零件有足夠的定位，甚至過定位和防錯，以保證偏差的骨架無法在PLC控制下到達本體夾具工位。最后，工序件的公差不是固化的，可以通過調整工序件之間的匹配狀態及公差分配來滿足整體的裝配要求。

目前夾具的定位塊和壓緊塊都是標準化的設計，而且定位可在三維方向調整，操作方便，但同時也由于這些連接方式是螺栓加上圓柱銷，經常會出現由于定位松動導致車身尺寸波動的情況。

柔性夾具生產線的應用

目前，全順本體焊接線A、B線都具備柔性生產的能力，但是只能進行同系列車型不同軸距的高中低頂蓋的車身焊接的切換，在基礎車型上實現寬長短、高低變換的各車型共線生產，而且A線采用人工切換，B線是程序控制自動切換，在未來的C線上，將可以實現兩種完全不同車型的生產切換，使焊裝線更具柔性化生產能力，提高工廠生產效率和應變市場的能力，這將通過以下兩項技術實現：

1.骨架零部件的定位

使用NC-locator 技術，在每個工位安裝8套定位系統，每套系統能在夾具平板上做三維的運動，其定位銷或面，可以根據每種車型的定位要求，設定好位置和狀態，通過生產線的PLC系統進行車型識別和調用。

2.車身側圍定位模塊的切換

本體夾具采用平移式結構，每種車型配有一套側圍定位機構，分別存儲在生產線的兩側，需要時前后移動到中間工作通道（如圖5中間部分），換下的夾具從中間通道移到前后存儲的位置，圖5中可以存儲4套定位側圍夾具，也能用新的夾具替換原來的夾具，增加了跟隨市場變化的能力。

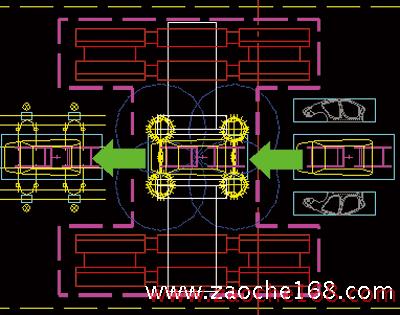

圖5   車身側圍定位模塊切換系統

總而言之，汽車焊接生產線是汽車制造中的關鍵，焊接生產線中的各種工裝夾具又是焊裝線的重中之重，焊接夾具的設計則是前提和基礎。我們在焊接夾具的設計中，要掌握夾具的基本工作原理和設計準則，不斷地學習和探索先進的設計思路和方法，提高汽車制造技術和工藝裝備水平。雖然目前全順廠的焊接線不算先進豪華，但是能產生經濟效益就是最大的成功，我們將積累和總結經驗和教訓，在未來的全順C線上設計出高生產效率且滿足市場需求變化的適合江鈴企業文化的焊接生產線。
