隨著汽車行業國內外市場競爭的日益加劇和國際金融市場的動蕩，中國汽車制造業面臨著前所未有的挑戰。如何才能降低成本？如何才能實現精益？什么是汽車行業未來制勝的原動力？這一切的問題都在深深困擾著國內的汽車制造商們。在今年的德國漢諾威工業博覽會上，西門子公司展示了當今世界上最為先進的“虛擬投產技術（Virtual Commissioning ）”，現場展示了西門子與大眾汽車公司合作的、包含了最先進的全工業自動化和全虛擬化的車身焊接生產線生產過程，為在場的觀眾展示了一幅未來的汽車生產之路。

       數字化制造系統Tecnomatix的最大客戶群是汽車制造業和航空制造業，在全球30家知名汽車整車廠中已有超過25家采用Tecnomatix進行白車身焊裝工藝設計和部分總裝工藝設計，Tecnomatix可以極大地提高客戶的市場競爭力。

汽車制造業的挑戰

　　汽車行業是典型的資金和勞動力密集型產業鏈，在以整車廠為龍頭的價值鏈體系中，大量的資金和人力被投入到生產現場，而來自消費市場的變化和金融融資市場的風險在整個生態鏈的上下游直接影響著這個龐大系統的運行。消費市場的需求瞬息萬變，迫使整車廠必須加快其產品投放市場的時間，提升生產準備的效率、質量。圖1中分析了一個新車型從研發到量產的周期。我們不難看出，整個項目周期中，40%～60%的時間都花費在生產準備階段。生產準備階段的時間長短直接反應了整個企業甚至是整個行業的技術能力，據不完全統計，日本豐田公司和日產公司現在已經能夠?qū)崿F(xiàn)10.5個月的新車開發周期，而同比我國的整車廠新車開發周期為3～5年。因此，如何加快產品投放市場的時間成為制造企業的首要技術挑戰。

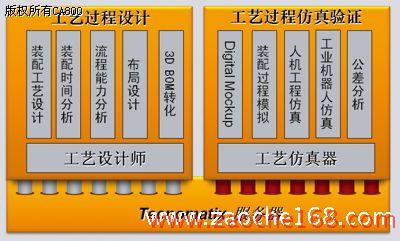

圖2 Tecnomatix軟件解決方案的架構

 傳統生產準備階段的技術問題

　　生產準備階段包含了所有圍繞生產過程而展開的各方面的工作。國外整車廠通常設立“生產/制造工程部”來解決協調所有的相關問題。傳統的生產工程準備階段包括：

1.工藝方案的審查、確定；

2.各種生產資源設備的組織和協調；

3.生產計劃的設定；

4.工廠布局（生產線組織）的考慮；

5.產品質量控制；

6.各種工藝文件信息的準備和輸出。

　　同時，產品設計部門不斷發放的更改的數學模型和來自售后市場部門不斷變化的市場預期都使得如何設計和規劃一個高效、節約和有競爭力的生產系統成為生產工程部門考慮的核心。按照傳統的生產準備流程，設計數模凍結后開始進行工藝設計和工廠設計，之后外包各種具體設備的設計和制造，最終進行整線的合龍和調試，進入試生產。由于傳統作業方式的限制，產品設計數據很難和制造工藝數據在早期實現并行，很多的設計更改要求很剛性的生產系統進行適配，從而引發了無休止的協調和爭論。另一方面，生產工程部門在進行工藝設計時，多半采用傳統的二維作業方式，很難對未來的工藝過程進行前期的分析和優化，使得投資巨大的工廠成為一個實驗平臺，所有的剛性物理適配問題（夾具匹配、焊點分配和裝配可行性等）必須面對物理實物展開，造成了效率和成本的損失。

Siemens PLM數字化制造系統

　　在Siemens PLM系列產品線中，數字化制造品牌Tecnomatix是專門面向數字化制造領域的軟件解決方案。這個最早技術來源于以色列Tecnomatix公司的數字化仿真平臺在過去25年間為世界各地諸多制造業巨頭（如戴姆勒－奔馳、寶馬、大眾、波音和洛克希德－馬丁等）提供了最為尖端的數字化制造應用支撐。Tecnomatix最大的技術特點在于采用了一體化的軟件構架，該軟件架構集成了可實現數字化制造過程規劃、制造過程虛擬仿真和制造過程的信息管理的專業應用工具，最大化實現了從產品的數學模型到產品最終批量量產之間的生產工程階段的效率提升和質量保證。Tecnomatix軟件解決方案的架構如圖2所示。

　　整個Tecnomatix軟件解決方案包括兩個主要部分：Process Designer（工藝設計師）和Process Simulate（工藝模擬仿真）。

　　Process Designer是一個通用的工藝過程設計平臺，在這個平臺環境下，制造工藝工程師可以進行諸如工藝流程設計、作業時間分析、生產線、單元平面和立體布局等操作。傳統的CAPP（計算機輔助工藝規劃）的功能在Process Designer中完美體現；同時Process Simulate提供了一個基于數據庫的無縫的工藝過程模擬功能，所有的Process Designer中的工藝數據和流程在這里都可以進行三維的虛擬分析模擬和驗證，如裝配路徑的分析、順序的調整、人機工程的分析評價、機器人路徑的優化和OLP等。相比傳統的CAPP軟件而言，Tecnomatix可以極大延伸工藝設計人員的設計手段和釋放他們的設計靈感。同時，Tecnomatix可以實現與TeamCenter最完美的數據集成，產品設計的BOM信息直接傳遞到Process Designer進行工藝分析和后續流程的規劃，而工藝流程、審簽和最終數據狀態的確定和發放等管理功能可以回到TeamCenter中實現。

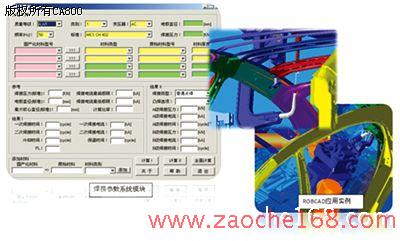

圖3 項目的數據庫

 Siemens PLM數字化制造系統行業案例分析

　　Siemens PLM數字化制造系統Tecnomatix的最大客戶群是汽車制造業和航空制造業。在下面的內容中，我們將介紹國內某家著名整車廠實施Tecnomatix白車身焊裝解決方案的技術流程和價值感受。

1.項目背景介紹

（1）以汽車研發項目為契機，有的放矢導入數字化工廠的不同項目。

（2）目的性強、效果顯著，便于整個數字化系統的逐步實施推進。該公司根據新車型研發而適時上馬了白車身數字化平臺項目。

（3）建立相應的組織機構及相應職責。

（4）數字化團隊在組織結構上得到承認，確保資源配置，項目的推進才有保障，日后的運作也才能持續有效。據此理念，該項目成立了相應的數字化團隊，與其他項目組一起工作，在仿真、驗證產品及工藝方案給予技術支持。

（5）持續實施。

（6）數字化工廠系統是一個較大的數字化平臺，需要大量的模型及相應屬性的支撐，所以持續建設才能確保這一系統得以維持和發展。

（7）該數字化團隊除特殊項目外，平時進行該系統的升級、維護和建模工作。

2.項目實施內容

（1）整改數字化系統的布局。

（2）根據整個企業的發展需求，首先根據產品研發項目選擇上馬Process Designer的白車身項目，然后導入Plant Simulation項目；另外根據新項目需要，我們要對老的生產線改造，需要增加車型及機器人，從而選擇上馬ROBCAD項目。

（3）規化平臺的搭建及開發應用實例。

（4）根據整體產品研發，在一新車型上進行了Process Designer白車身模塊開發應用。

（5）主要開發了與PDM（產品數據管理）的數據接口、工藝文件的生成輸出接口的焊接數據庫智能系統。另外，根據項目需要建立了項目的數據庫（如圖3）。

3.項目的實施技術流程

主要的實施步驟包括：產品信息的導入；工藝過程設計平臺；工藝文件輸出。

4.數字化工廠實施的意義及效果

（1）在生產準備階段將會減少工裝設備的工程變更量。

（2）由于運用了精確的工藝規劃和仿真，大大減小了設計失誤造成的停工、誤工時間和費用。

（3）通過已有工具的仿真和驗證，提高了已有工具的利用率。

（4）優化生產線的設計，節拍均衡，提高了設備利用率。

（5）縮短了生產線設計時間。

（6）提高了生產能力。

（7）熟悉掌握數字化工廠，在設計領域，加快對市場的反應速度。

（8）利于企業的知識沉淀，提高知識的重用效率。

（9）提高同步工程的實施水平，縮短新車投入市場時間即項目實施的時間。

結語

　　通過實施Tecnomatix數字化工廠，我們能實現一個全數字化的車身焊接工廠布局和整個焊裝流程的詳細描述，極大地提高了客戶參與市場競爭的核心競爭力。作為業界領先技術提供商，Siemens PLM Software一直致力于與世界著名的主機廠一起成長，通過實施Tecnomatix數字化制造系統，為包括其在內的更多汽車制造企業和它們的骨干承包商提供提高市場競爭力的核心技術。只有擁有一套高效率的制造系統規劃設計平臺，用全三維數字化仿真的技術設計汽車裝焊線、總裝線和涂裝線等，才能在未來激烈的市場競爭中脫穎而出。
