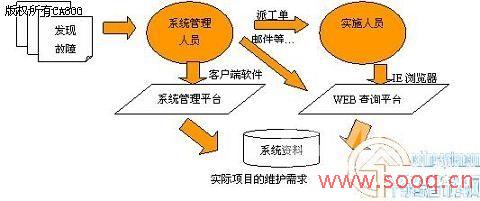

在這個方案中，我們可以看到，一旦系統發生故障，系統管理人員迅速查詢相關資料，定位故障產生原因，并給維護人員下發通知，維護人員可以查閱通知相關信息，快速實施維護。要滿足上述解決方案，我們可以采用軟件實現圖形化管理，這是目前一個比較理想的解決方案，它可以針對當前機房及綜合布線資源管理的實際需求，進行統一的、集中的、規范化管理。

　　由于軟件是以數據庫為基礎，對于系統信息可以完整的保留，而且軟件對綜合布線及機房的物理資源及物理連接關系進行科學合理的管理，實現對數字信號傳輸網絡的組織和優化，為管理者提供數據和圖表，實現對局內機房設備，光纜、電纜線路設備和主干配線的管理。要為有關部門提供準確的設備信息，可以為線路規劃提供輔助決策、為設計施工提供依據，同時可以為線路維護部門提供幫助，縮短查找布線鏈路的時間，提高綜合布線系統管理效率，降低用戶維護成本?！毒C合布線圖形化管理軟件CVMS2008》作為布線系統維護平臺，是根據實際維護需求，基于對布線維護需求的深層次的分析，采用多層次的架構、組件化的開發技術，以及軟件工程管理方法開發的綜合布線信息管理平臺。同時，它還不僅僅提供了一個集成的管理平臺，而且還規范了綜合布線系統的維護流程。
　　作為綜合布線系統的維護平臺，它的系統架構完全滿足實際項目的維護需求，如下圖：

　　CVMS2008軟件系統架構
　　從圖中可以看到，軟件從系統架構上就完全滿足實際項目需求，能夠很好的將系統維護規范化。在這個架構中客戶端為系統維護人員提供了強有力的支持，通過其強大的功能，能夠快速完成系統分析，確定系統問題。而且通過WEB服務器方便一把將系統維護指令下發給設備維護人員，而一般瀏覽人員也可以通過IE瀏覽器方便的查閱系統信息。
　　《綜合布線圖形化管理軟件CVMS2008》不僅僅從系統架構上解決了根本的維護問題，而且為了滿足維護人員的需求，客戶端采用最有效率的C和C++語言作為開發平臺，WEB服務器采用易于維護的.NET開發平臺，同時數據庫也采用了最易于我們維護SQLServer數據庫。
　　《綜合布線圖形化管理軟件CVMS2008》本身的設計架構也采用了最容易滿足用戶需求的組件式的開發技術，軟件將各個功能模塊按照一定的規則，劃分成不同組件，通過組件的積木式的搭建形成了整個維護系統，因此，它可以很輕松的適應用戶需求，并為用戶提供更強大的擴展功能，如下圖所示。
CVMS2008軟件組織架構
　　由于采用了組件式架構，因此為軟件提供了良好的可擴展性，以及二次開發的功能，可以很輕易的加入用戶定制的功能，為用戶提供個性化支持，并且很容易與其他軟件協調工作，不僅僅滿足布線維護功能，還能與網絡管理協同完成網絡維護。軟件架構和設計功能模塊原則：
　　（1）各功能模塊相對獨立；
　　（2）各模塊間的數據保持相對獨立性；
　?。?）數據冗余度盡量小，以保持數據的完整性；
　　（4）模塊間保持必要的數據聯系；
　　《綜合布線圖形化管理軟件CVMS2008》不僅僅在系統架構和軟件架構上提供了良好的解決方案和設計架構，而且在軟件功能和功能細節方面也針對我們實際項目管理需求，做了大量專業化的處理。
　　首先，在軟件功能上主要考慮綜合布線管理人員或網絡管理人員的需求，包括建筑管理模塊、布線資源管理模塊、系統管理模塊、終端設備管理模塊、設備鏈接管理模塊、資料管理模塊、統計查詢模塊。這些模塊既相對獨立又相互補充，構成完整的綜合布線管理系統。
　　建筑管理模塊：主要記錄建筑屬性包括樓層平面圖。樓層平面圖的建立有助于基于實際樓層平面圖背景下的信息點、終端設備和配線間分布圖，可以賦予這些對象實際的位置屬性，使管理人員很容易掌握信息點。終端設備以及配線間的分布情況。
　　布線資源管理模塊：主要分為配線間及設備、線纜網絡等方面的資源管理。完成綜合布線系統所有設備的增加、刪除和修改。包括信息端口位置標定，配線間內的機架、配線架、傳輸設備、交換設備，并能對這些設備進行統計。
　　系統管理功能模塊包括系統安全管理、系統日志管理、派工單管理、系統資料的備份和恢復、系統的配置管理等。能夠規范綜合布線管理流程。
　　終端設備管理功能模塊是對布線系統中連接的終端設備進行資源管理。
　　設備鏈接管理模塊是確定錄入各設備端口和信息點以及終端設備的連接關系的模塊。
　　資料管理模塊為布線系統驗收資料提供統一管理的平臺。
　　統計查詢模塊是貫穿系統各個模塊的基礎功能。提供多種查詢方式，為系統管理員提供準確的綜合布線設備信息及鏈接鏈路。能對綜合布線系統設備的利用狀況以及鏈路的使用情況進行統計分析。
　　其次，軟件不僅僅在模塊功能上進行了專業的規劃，還在很多細節問題上做了很多專業的處理。例如系統中將項目信息、設備資源分成相關聯的不同類型，完成資源的配置及管理功能。將系統中的各種對象（如線路、設備）分成各個類型，對各類型分別進行管理，同時將眾多的專業數據圖形化。它以優越的可視化為基礎，使繁瑣的工作更加直觀、簡單。
　　同時，鑒于對未來對綜合布線圖形化管理的要求，并結合實際用戶需求，軟件不僅僅對綜合布線系統設備包括機房設備以及連接路由進行了圖形化的管理，完整地記錄了綜合布線系統的圖紙庫、屬性庫。而且還可以輕松的升級軟件網絡管理功能，改變當前的靜態資源管理為實時動態的綜合布線資源管理系統。
　　總之，隨著智能建筑的發展，綜合布線作為智能建筑的基石，由于其復雜程度越來越高，所包含的內容也越來越多，而《綜合布線圖形化管理軟件CVMS2008》作為綜合布線系統的維護工具，為綜合布線管理提供了一種高效的管理手段。

（轉載）
