LMS工程咨詢部憑借多年的豐富經驗，開發了新的傳遞路徑分析（TPA）技術，使LMS創造出能夠用于整個開發流程的新技術，在整個開發過程中加速了故障診斷。開發新產品的時候，制造商常常面臨一系列的束縛，其中包括很難快速地找到產品設計中的缺陷。

LMS工程咨詢部憑借多年的豐富經驗，提出了新的方法以克服上述困難。測試和仿真技術的進步逐漸擺脫了傳遞路徑分析（Transfer Path Analysis，TPA）方法的約束，使LMS創造出能夠用于整個開發流程的新技術。通過利用CAE驅動的貢獻量分析的觀點，工程師能有效地識別噪聲問題根源，并且快速評估可能的解決方案。

避免開發后期高成本的設計修改

噪聲問題常常到開發后期才顯現出來，此時修改設計耗時耗力。正因?yàn)槿绱?，改進的TPA技術能夠幫助工程師在開發流程的初期診斷出設計缺陷的問題根源。試驗傳遞路徑模型的建立，始于工作載荷辨識，譬如在路面和底盤測功機試驗中的工作載荷辨識。隨后，估算噪聲傳遞函數，又是在試驗室的環境下進行。分離載荷和傳遞的特殊信息是鑒別噪聲問題源，以及提供有效解決方案的基礎。

近幾年來，LMS通過“貢獻量分析”概念，將TPA方法應用于CAE技術中，其中“貢獻量分析”概念源于已有的單元力估算技術。基于試驗的TPA方法提供實際的載荷數據，創建可靠的工程模型，所以基于這個模型的貢獻量分析概念更加有效（見圖1）。這些分析模型可以結合關鍵問題區域、面板和結構部分等進行考慮，因此工程師能夠?qū)φ麄€系統噪聲和振動現象進行合理的有效評估。

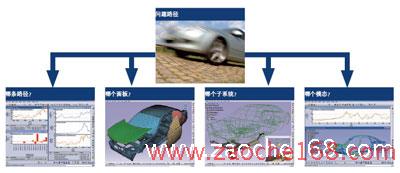

圖1   快速TPA技術能夠針對特殊的噪聲問題鑒定關鍵貢獻量子系統

提高TPA分析的速度和精度

近年來，激勵和測試設備的發展有力地提高了TPA測試的速度，同時也滿足了不斷提高的精度需求?；诮Y(jié)構聲振互易特性而帶來的源和接收者之間的可逆性，其中一個重要的應用就是互易性測試。在這一領域，LMS開發了多種類型的體積速度聲源（Volume Velocity Sources），以用于特定的測試頻帶。最近，LMS利用一系列慣性激振器提高了系統級測試的速度和質量，進一步擴展了體積速度聲源（Qsources）的硬件組合。

工況下傳遞路徑分析

與工作模態分析相類似，工作狀態下的TPA技術也獲得了發展，即OPA。OPA將目標響應以路徑響應的方式表示，通過將各個路徑的響應疊加在一起作為整體目標響應的貢獻量，幫助用戶平衡各路徑響應。OPA的關鍵技術是計算傳遞矩陣H，其中矩陣H被定義為單輸入與單輸出的關系，忽略其他輸入。利用OPA技術，我們能夠在短短一天內識別出汽車發動機引起的主要噪聲；與此相反，傳統的TPA技術則需要長達一兩周的時間。由于減少了試驗室測量時間，這種方法顯得更加有效；但是另一方面，用戶必須仔細獲取來自實際傳遞路徑分析的結果。此外，由于OPA技術的主要結果是路徑貢獻量，而不是路徑載荷，這使得OPA不適合與CAE數據結合在一起。

快速TPA

在很多NVH應用中，工程師面臨的首要挑戰是識別關鍵子系統對特定噪聲問題的貢獻量。在評估氣體振動與結構振動噪聲、或者分析前懸架與后懸架沖擊時，NVH團隊通常沒有太多的時間利用復雜的系統進行冗長的試驗任務。為了滿足這些需求，LMS工程咨詢部開發了速度更快的測試程序——快速TPA。新的TPA方法利用有限的FRF試驗，彌補傳統故障診斷的不足。它重復利用工作測試中現有的設備，僅需要數量有限的試驗室測量，而且不用更換現有的設備。因此，快速TPA是快速評估主貢獻或者子系統的有效解決方案。由于傳感器性能不斷提高，允許工程師在不增加設定時間的情況下，不斷地改善路徑載荷的品質。

模態貢獻量分析（MCA）

在NVH故障診斷中，路徑貢獻量分析非常重要。然而，在低頻情況下，根據路徑分解整體問題顯得并不相關。類似響應貢獻量的概念，利用模態模型能夠應用于問題源的分析。在這種情況下，系統函數由模態參數、載荷、模態參與因子和各個頻率的工作響應構成，表示了模態貢獻量的疊加。模態貢獻量分析的典型應用是計算空氣噪聲問題的面板模態，或者是輪胎模態對路面噪聲的影響。除了NVH問題以外，操穩性能的評估也得益于這項技術，因?yàn)樗軌蜃尩皖l響應分解為模態貢獻量，來表征車身的薄弱點（見圖2）。MCA使得工程師更早地確認這些車身薄弱點，在選擇材料的時候節省大量成本。

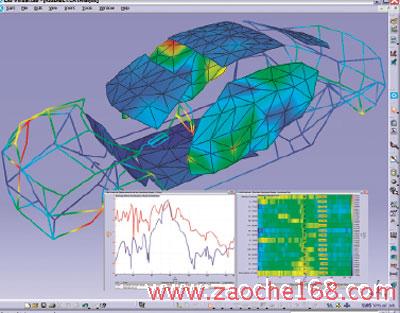

圖2   模態貢獻量功能對車身模型的振動問題進行解耦

選擇恰當?shù)?/SPAN>TPA

在TPA工程項目中，LMS工程咨詢部能夠幫助開發團隊改進產品設計，并采取對策來快速獲取更好的系統性能。專用技術使得程序能夠選擇恰當?shù)?/SPAN>TPA方法組合，以及在日常開發工作中運用這些技術。總而言之，改進后的TPA方法將仿真和試驗相結合，成為產品開發不可或缺的一部分。通過對特定問題識別其主要貢獻量，LMS專家能夠制定切合實際的改進方案，并有效地優化振動噪聲性能。
