汽車輕量化、環?；l(fā)展的需求，使得越來越多的塑料類產品應用到汽車上。同時，在推出的各種新車型上，更換最為頻繁也是塑料材質的汽車內飾件、外飾件。在實際生產中，傳統的注塑方法主要是依靠設計人員的經驗設計模具，通常需要反復進行試模和修改工藝參數，生產成本高且產品開發周期長。隨著汽車工業對塑料模具的需求越來越大，傳統方法已無法滿足生產需求，隨之CAE技術逐漸成為主流。
使用CAE軟件可以在計算機上模擬出注塑成型過程，從而在模具制造和實際投入生產之前應用模擬結果對模具設計、工藝參數及材料做出相應地改進和修正，輔助優化模具設計、工藝參數和優選材料。
注塑模CAE軟件介紹
注塑模CAE軟件是根據塑料加工流變學、傳熱學和數值計算方法的基本理論，建立塑料熔體在模具型腔中流動、傳熱的物理數學模型，利用計算機圖形學技術在計算機屏幕上形象、直觀地模擬出實際成型中熔體在型腔中的動態充填過程、保壓過程和冷卻過程，定量地給出成型過程的狀態參數。
塑料制品的許多缺陷都與樹脂在模具中的流動方式有關，MPI（MoldFlow Plastics Insight注塑成型模擬分析，簡稱“MPI”）通過數值分析，可以對充填過程進行模擬、預測和顯示熔體流動前沿的推進方式、充填過程的壓力和溫度變化、氣穴和熔接痕的位置等，幫助工藝人員在試模前對可能出現的缺陷進行預測，找出缺陷產生的原因并加以改進，提高一次試模的成功率。
充填過程的數值分析
聚合物熔體在模具型腔中的流動是非牛頓不可壓縮流體的具有自由面的非等溫瞬態Laminar流動。利用廣義的Hele－Shaw流動模型，熔體在型腔內流動的控制方程為：
其中，μ、ν分別是x、y方向的速度分量；P、Cp、T、ρ、η、κ、y分別為壓力、定壓比熱容、溫度、密度、粘度、熱傳導系數和剪切速率?？紤]到熔體的剪切變稀行為和冷卻效應，采用與溫度、剪切速率和壓力有關的修正Cross－WLF粘度模型。
控制方程的求解主要包括三個部分：壓力場、溫度場和流動前沿位置的自動更新。沿用FEM/FDM/CVM的基本思想，型腔內的壓力場采用有限元法求解，通過對時間和厚度方向的差分求解溫度場，并根據節點控制體積的充填狀態更新流動前沿，從而實現了充填過程的動態模擬。
MPI流動分析應用實例
1. 模型輸入及其網格劃分

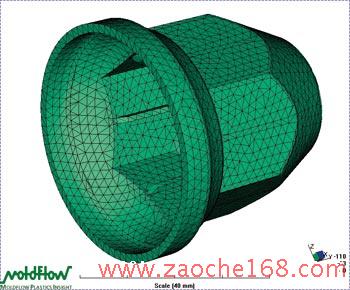

制件名稱為汽車螺栓塑料防護帽，1模6腔，左右各3個，均成對稱排列，因此只取其一進行充填過程的模擬。汽車螺栓塑料防護帽的幾何模型及有限元網格劃分如圖1所示。
圖1 幾何模型及有限元網格
2. 設定成型條件：熱塑性塑料注射成型。
3. 設定分析序列：充填。
4. 選擇材料：聚丙烯（PP）。

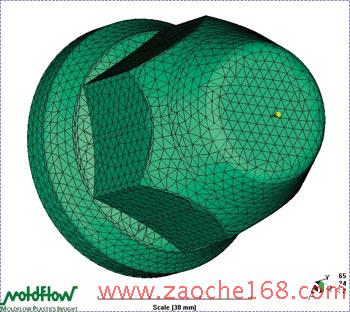

5. 設定注射位置：設置一個澆口，其分布位置如圖2所示。
圖2 澆口數量及其位置
6. 成型條件設置： 熔體溫度220℃，型腔溫度50℃，注射時間為6s。
7. 充填過程模擬結果

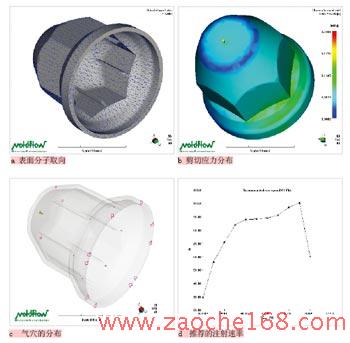

充填過程的模擬可得到填充時間、填充壓力、熔體前沿的溫度、熔體溫度在制件厚度方向的分布、熔體的流動速度、分子趨向、剪切速率及剪切應力、氣穴及熔接痕位置等，并直觀地顯示在計算機屏幕上。圖3是充填過程得到的部分模擬結果。
圖3 充填過程得到的部分模擬結果
從以上模擬結果可以直觀地顯示出影響產品質量和外觀的諸類因素，如產品的表面分子取向、剪切應力和氣穴的位置等。另外，我們都是以穩定的注射速率為依據進行流動模擬的，這就造成熔體前沿部分的流動速度急劇變化。熔體前沿流動速度的變化所造成的分子取向不均勻是制品產生翹曲變形的原因之一。因此，模擬結果還給出了優化以后的注射速率。
結束語
MPI通過對充填過程的模擬，幫助技術人員在試模前對可能出現的缺陷進行預測，找出消除缺陷的對策。借助于計算機，自動繪圖代替了人工繪圖，自動檢索代替了手冊查閱，快速分析代替了手工計算，模具設計師能從繁瑣的繪圖和計算中解放出來，集中精力從事諸如方案構思和結構優化等創造性的工作，在模具投產之前，CAE軟件可以預測模具結構有關參數的正確性。例如，可以采用流動模擬軟件來考察熔體在模腔內的流動過程，以此來改進澆注系統的設計，提高試模的一次成功率；可以用保壓和冷卻分析軟件來考察熔體的凝固和模溫的變化，以此來改進冷卻系統，調整成型工藝參數，提高制件質量和生產效率；還可以采用應力分析軟件來預測塑件出模后的變形和翹曲。模腔的幾何數據能相互地轉換為曲面的機床刀具加工軌跡，這樣可省去木模或樹酯模的制作工序，提高型腔和型芯表面的加工精度和效率。當今的概念設計已不僅僅是停留在對外觀和結構的設計上，它已經擴展到對模具結構分析的領域。
對于運用CAD技術已經設計出的塑料模具可運用先進的CAE軟件（尤其是有限元軟件）對其進行強度、剛度、抗沖擊實驗?zāi)M、跌落實驗?zāi)M、散熱能力、疲勞和蠕變等分析。通過這些分析，可以檢驗前面的概念性結構設計是否合理，分析出結構不合理的原因和部位，然后在CAD 軟件中進行相應的修改。接著再在CAE 中進行各種性能的檢測，最終確定滿足要求的模具結構。
通過CAE軟件的分析不僅大大減少了設計師的工作量，縮短了模具制作周期，提高了工作效率，而且可以優化、修正產品結構，使設計師把更多的精力用在新產品的開發及創新上。
