機器人工具快換裝置

機器人工具快換裝置，使單個機器人能夠在制造和裝備過程中交換使用不同的末端執行器以增加柔性，被廣泛應用于自動點焊、弧焊、材料抓舉、沖壓、檢測、卷邊、裝配、材料去除、毛刺清理、包裝等操作，具有生產線更換快速、有效降低停工時間等多種優勢。

機器人工具快換裝置（Robotic Tool Changer）通過使機器人自動更換不同的末端執行器或外圍設備,使機器人的應用更具柔性。這些末端執行器和外圍設備包含例如點焊焊槍、抓手、真空工具、氣動和電動馬達等。工具快換裝置包括一個機器人側用來安裝在機器人手臂上，還包括一個工具側用來安裝在末端執行器上。工具快換裝置能夠讓不同的介質例如氣體、電信號、液體、視頻、超聲等從機器人手臂連通到末端執行器。機器人工具快換裝置的優點在于：

1. 生產線更換可以在數秒內完成；

2. 維護和修理工具可以快速更換，大大降低停工時間；

3. 通過在應用中使用1個以上的末端執行器，從而使柔性增加；

4. 使用自動交換單一功能的末端執行器，代替原有笨重復雜的多功能工裝執行器。

機器人工具快換裝置，使單個機器人能夠在制造和裝備過程中交換使用不同的末端執行器增加柔性，被廣泛應用于自動點焊、弧焊、材料抓舉、沖壓、檢測、卷邊、裝配、材料去除、毛刺清理、包裝等操作。另外，工具快換裝置在一些重要的應用中能夠?yàn)楣ぞ咛峁﹤浞莨ぞ?，有效避免意外事件。相?duì)人工需數小時更換工具，工具快換裝置自動更換備用工具能夠在數秒鐘內就完成。同時，該裝置還被廣泛應用在一些非機器人領域，包括托臺系統、柔性夾具、人工點焊和人工材料抓舉。

汽車行業的柔性制造

隨著市場和制造技術的發展，汽車制造企業普遍認為柔性化是成功的關鍵之一。柔性制造能夠在單一的生產線上生產多種產品，它主要通過工具、設備、生產過程快速、頻繁的轉換來實現。

較早的加工制造方法包括傳統加工、機械加工和材料拌勻設備，這些都是為了生產單一產品而設計的。這種系統對于生產大批量單件產品是高效的，但如果更換工具則成本極高，并且如果用新工具更換舊的工具將造成很長時間的停工期，同時這種技術通常都依賴大量的勞動力。

柔性制造能夠根據瞬息萬變的市場需求快速改變生產工具、材料抓舉設備、生產過程和生產計劃。柔性制造主要專注于自動化、提高效率和通過減少停工期和更換工具時間來降低成本。其優點主要包括：增加工廠利用率；快速響應隨時改變的市場需求；減低人力成本；降低停工和閑置時間；實現自動化效率最大化；提升產品質量；可高效生產低數量的不同產品。

機器人是柔性制造系統的基礎之一，但是機器人有一定的限制，一臺沒有安裝工具快換裝置的機器人僅能裝備一個末端執行器且被限制在一個應用中。例如，一臺僅裝備一個焊槍的機器人受焊槍大小幾何尺寸的限制，不能完成其他類似材料抓舉工作。采用機器人工具快換裝置，可以克服這些限制，工具快換裝置讓機器人有能力交換不同功能的末端執行器實現不同功能。工具快換裝置可增加機器人應用的柔性、效率和生產力，并且集成于機器人柔性制造系統中。

對于汽車制造商來說，精確預測市場趨勢和需求是面對的主要挑戰之一。在今天的汽車市場，很難找到像過去一樣廣泛流行并保持長期高銷量的車型?，F(xiàn)在的消費者可在同種車型中根據不同價格、不同的配置及外觀個性等元素選擇，這些改變成為汽車制造企業面臨的重大考驗。

用以前的制造手段，一個汽車制造企業需要投入巨大的資源來設計制造一個工廠用以生產一種特定的車型。如果市場對這款車型的反應沒有達到預計結果，那么汽車廠只能有限地生產一種車型來適應不多的市場需求。這種情況下，最終結果是增加工廠數量和設備閑置時間。依賴于這種非柔性生產系統的汽車制造企業將有可能在特定車型銷售不如預計時陷入困境。

柔性制造是汽車制造企業為了適應不斷變化的汽車市場而選擇的最好的策略之一。高適應性和快速響應使生產企業能夠克服市場需求的突變和不準確的市場預計。實施輪班生產使汽車生產企業能夠在不同的車廠生產不同的車型，在一個工廠生產不同的車型可以增加運行時間，實現生產效率最大化。如果有些車型的銷量比別的好，那么工廠可以通過快速改變生產線來響應，從而保證市場需求，實現利潤最大化。

為了減少成本、增加柔性，克萊斯勒集團（Chrysler Group）采用了柔性制造加工，其中，運用機器人和工具快換裝置在同一個裝配線上制造不同的汽車?？巳R斯勒 (IL) 裝配工廠首先應用柔性制造轉化，有1/3的新ABB機器人裝備了ATI工業自動化公司的重載荷工具快換裝置。柔性生產使一個工廠可生產3種不同的車型，更適應市場變化的需求。此外，新的生產工具重組成本僅僅是傳統工廠成本的2/3。

ATI機器人工具快換裝置

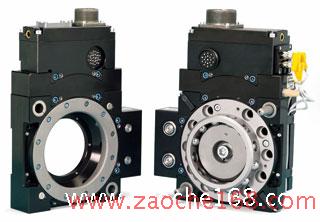

圖1  ATI工業自動化重載荷機器人自動工具快換裝置

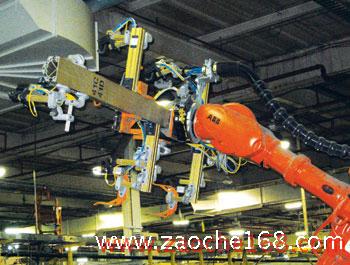

圖2  機器人上ATI工具快換裝置和材料抓舉夾具

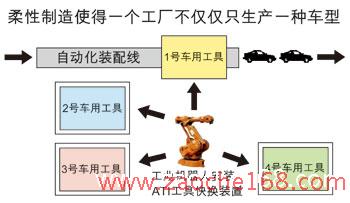

圖3  機器人和工具快換裝置自動的交換末端執行工具

隨著汽車制造企業不斷深入執行柔性制造技術，ATI工業自動化公司的機器人工具快換裝置已成為這些柔性系統的重要貢獻者之一。ATI工具快換裝置運用專利強力的鎖緊機構，提供寬泛的大小型號。由于其采用模塊化設計，可提供多種應用模塊選擇，包括氣、電、液、焊接高電流、現場總線如DeviceNetTM、伺服電源和信號、超聲和高壓液體等。其具體特點在于：

1. 極高的重復精度。獨特設計的雙錐面鎖緊活塞配合兩個定位銷保證了出色的重復精度，在滿載荷情況下經過上百萬次的循環測試結果表明一般的精度都更加優于標注的值。

2. 高硬度。ATI工具快換裝置因?yàn)殒i緊機構活塞的高鎖緊力和大半徑提供極高的抗扭矩能力，鎖緊后的工具快換裝置在大慣性運動時不會出現松動而導致鎖緊失效或精度問題。

3. 出色的可靠性。專利設計的雙錐面鎖緊機構為內磨損而不是外磨損；氣體孔采用獨特的設計；長壽命的橡膠密封能夠避免氣壓損失；機器人側彈簧式電信號針與工具側固定針保證了電信號的可靠連通；ATI機器人工具快換裝置的設計是全生產周期的。

4. 輕重量、集成化設計。質量和體積在不降低可靠性和性能的前提下盡可能的小。

5. 防止錯誤的鎖緊機構。專利設計的鎖緊機構即使在鎖緊氣體壓力瞬間丟失的情況下，也能使機器人側和工具側保持鎖緊狀態。

（轉載）
