我國將混合動力汽車列為“國家863電動汽車”專項的主要支持內容，支持部分骨干企業對混合動力汽車的整車及關鍵總成進行技術攻關，使得我國在混合動力汽車研發方面取得了較大的進步。但是，除個別引進項目外，我國還沒有實現混合動力汽車的產業化，技術水平仍與國外差距很大。

一個很重要的原因在于機電耦合傳動模式方面沒有重大突破，缺少性能優良的執行機構——動力耦合器。因此迫切要求開發性能優越、成本低廉的混合動力新結構。

2003年以來，中國汽車技術研究中心投入力量研究雙轉子混合動力總成，采用一種由內外兩個徑向式磁路結構的復合電機組成一體化的雙轉子混合動力電機，代替一般的發電機和電動機分離式結構。通過內外兩個電機的協調工作使發動機運行于最高效率點，從而提高系統的總效率。以雙轉子電機為動力耦合部件，開發出用于某SUV車型的混合動力總成樣機。經試驗證明雙轉子混合動力總成可以對發動機工作點實施有效控制，并且雙轉子電機自身具備減速增轉矩功能，能夠取消離合器和變速器，降低整車開發成本。

1 技術方案和技術特點

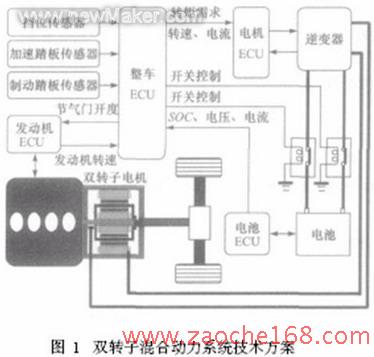

如圖1，雙轉子混合動力系統由發動機、雙轉子電機、逆變器、電池及控制系統等構成。雙轉子電機由內、外轉子和定子組成，內轉子與發動機曲軸相連，外轉子與驅動橋相連。內轉子和外轉子構成內電機，外轉子和定子構成外電機。發動機的轉矩通過內、外轉子之間的電磁場直接作用在驅動橋上，同時利用兩轉子之間的轉速差發電，電流由控制器傳輸給外電機，對驅動橋產生附加轉矩。發動機和驅動橋之間沒有機械連接，因此發動機的工作點可以靈活選擇。

雙轉子電機的工作電壓為312V，最大輸入輸出功率63kW，最大輸入轉矩120N·m，最大輸出轉矩440N·m。

汽車起步或低速行駛時，由電池提供動力，外電機驅動，實現零排放行駛。汽車正常行駛時，由發動機提供動力，各參數之間關系為

式中T1、T2、Td 分為內電機（發動機）、外電機和傳動軸轉矩；ω1、ω2分別為發動機和傳動軸的角速度；Pm、Pe、Pd分別為內外轉子之間直接傳遞的機械功率、內外電機之間傳遞的電功率和傳動軸的總輸出功率。

需要說明的是，當ω1>ω2時，Pe>0，內電機處于發電狀態，外電機處于用電狀態，此時Td>T1，相當于汽車用低速擋行駛；當ω1=ω2時，Pe=0，內電機處于電動堵轉狀態，外電機不工作，此時Td=T1，相當于汽車用直接擋行駛；當ω1<ω2時，P<0，內電機處于用電狀態，外電機處于發電狀態，此時Td

汽車全負荷行駛時，除發動機提供主要動力外，電池也對外電機提供額外動力，傳動軸的總輸出功率為Pd=Pm+Pe+Pb

式中Pb為電池對外電機提供的電功率。

汽車減速行駛時，外電機處于發電狀態，將汽車的動能轉化為電能，儲存在電池中。

雙轉子混合動力系統的特點是它保留了串聯混合動力系統能靈活調節發動機工作點的優點，同時根據汽車行駛工況，只將發動機輸出動力的一部分經過機械能—電能—機械能轉換，發動機的大部分動力靠電磁力直接傳遞給傳動軸，這就使得系統效率大大提高，同時由于雙轉子混合動力系統通過電磁力直接傳遞大部分功率，所以對內、外電機設計的容量要求會大幅度減小。

2 關鍵技術

2.1內電機的冷卻

圖2為內電機的冷卻示意圖，雙轉子電機由內到外依次是內轉子、外轉子和定子。由于內轉子處于電機的最里層，內轉子上的繞組散熱條件很差。曾對內電機采用風冷方案，結果機殼溫度達到85℃時，仍未達到熱平衡狀態，導致電機軸承燒毀。因此，放棄風冷方案，采用液冷方案：冷卻液先在機殼內循環，冷卻定子繞組；后經前端蓋進入輸入軸，由輸入軸分散到輸入軸與內轉子沖片的結合部位，冷卻內轉子繞組；再由輸入軸后端流經后端蓋，進入油底殼，通過液泵經外置散熱器散熱后，進入下一個冷卻循環。

冷卻方案技術要領如下： 1）冷卻路線不但經過系統中的靜止部件而且還要經過系統中的旋轉部件，所以需要在旋轉部件和靜止部件連接部分采取適當?shù)拿芊獯胧?；?/SPAN>2）在結構上保證冷卻液和內轉子沖片有足夠的接觸面積，在不影響磁路的前提下，冷卻道盡量靠近電樞繞組；（3）系統工作時，保證油底殼內的液面高度適當，防止冷卻液進入氣隙，造成功率損失；（4）冷卻液應具備良好的絕緣性。

為了考察冷卻方案的可行性，對試制的樣機進行了溫升試驗，試驗方法是：內電機在額定負荷下連續工作1h，測定冷卻液入口溫度、出口溫度以及機殼溫度。試驗結果：環境溫度為32℃時，在電機運行20min后，內電機達到熱平衡狀態，冷卻液入口溫度為41℃，出口溫度為46℃，機殼溫度為65℃，冷卻效果明顯優于風冷方案。

2.2發動機的工作點選擇

發動機的工作區域很寬，但低油耗、低排放區域卻很窄。雙轉子電機的輸入軸和輸出軸獨立運轉，這為選擇合適的發動機工作點提供了必要條件。單從發動機效率方面考慮，應選擇發動機效率最高的一點工作，但實際上這是不現實的。因?yàn)椴煌r下汽車所需的功率差別很大，如果將發動機設置在某一點，勢必會造成發動機的輸出能量不足或過剩，盡管有電池蓄能或彌補，但由于存在能量轉換問題，整體效率反而會降低。所以應盡量保證發動機在一條高效率線上工作，這條線要跨越一定的功率范圍，功率范圍應能滿足汽車在良好路面上以不同車速勻速行駛時的需求。

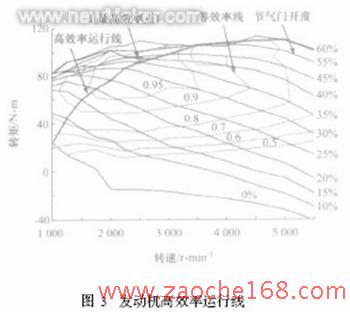

確定發動機高效率運行線的方法如下：（1）通過發動機臺架試驗，測出發動機MAP圖，得到發動機工作面上各點的有效燃油消耗率；（2）在發動機MAP圖上畫出等功率線；（3）在每條等功率線找出最低的有效燃油消耗率點；（4）將各個最低有效燃油消耗率點連接起來，得到發動機的高效率運行線。發動機高效率運行線如圖3所示。

實際上，發動機在高效率運行線上工作并不是油耗最低，因?yàn)殡p轉子電機有兩條動力傳遞通道，一是靠內外轉子電磁場直接將發動機轉矩傳遞出去的機械通道，其效率為ηm 二是利用內外轉子之間的轉速差發電，再由外電機產生附加轉矩的電力通道，其效率為ηe，混合動力系統總效率η為

η=ηfc（ηm Pm+ηe Pe）/（Pm+Pe）

式中ηfc為發動機效率。

試驗證實ηm比ηe大得多。因此，在選擇發動機工作點時，需要考慮：（1）發動機盡量在高效率運行線上工作；（2）盡量減小機械能轉化為電能的比例。簡單易行的協調方法是讓發動機的實際工作點沿等功率線適當偏離高效率運行線，偏離的方向?yàn)橛欣跍p小內外轉子之間的轉速差。

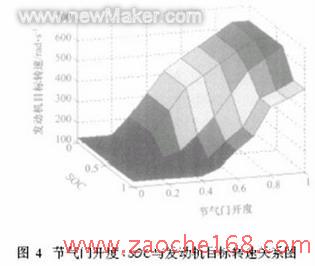

在確定發動機目標轉速時，需考慮汽車行駛時電池SOC的穩定問題。如圖4，SOC的標準值為0165，正Tf356常工作范圍為效率可達到最高。當發動機轉速與傳動軸轉速不等時，發動機的功率靠機、電兩個通道傳遞，其中電力通道的最高效率約為73%，隨著發動機與傳動軸的轉差的減小，電力通道的效率降低，但電力通道所傳遞的能量流比例減小，系統的總效率提高。由于系統的電力通道等同于串聯混合動力系統，因此汽車運行時，雙轉子混合動力系統的總效率要比串聯混合動力系統高得多。

對雙轉子電機的動力輸出特性進行了測試。試驗在發動機以最大轉矩113N·m運行時，雙轉子電機的最大輸出轉矩為440N·m，傳動比達到了319，能夠滿足汽車在加速時的驅動力需求。

3 結論

（1）雙轉子混合動力總成能夠使發動機獨立于車輪運轉，可靈活地選擇發動機工作點，發動機的轉矩靠內外轉子之間的磁場作用直接傳給驅動橋，降低了機械能和電能的轉換比例，使得系統的總效率比普通串聯混合動力系統高出10%～20%，同時設計容量大幅度減小。

（2）雙轉子電機自身具備無級變速器的功能，最大傳動比可達到319，不需另加變速器，即可達到汽車的驅動力需求。

（3）綜合考慮發動機燃燒效率、系統傳動效率和電池的充放電需求，確定發動機的工作點。

（4）內電機散熱條件差是雙轉子電機的缺點，試驗對比說明將冷卻液引到旋轉的內轉子上是一種較為理想的冷卻方式。
