由于客車生產要求同一零件大批量，以降低產品的成本。這就要求客車底盤的設計采用系列化、平臺化。隨著市場經濟的發展,市場競爭的日趨激烈，客車的更新?lián)Q代、換型周期不斷縮短。同時，消費者的喜好和需求也趨于多樣化，這也要求企業能夠在短時間內及時地開發設計出滿足顧客需要的新產品，以贏得顧客，占有市場。

為了實現這一目標，產品的設計必須具有靈活性，能在各個階段進行修改以適應新的要求并能夠應用最新的技術。利用客車底盤總布置設計智能化系統能實現新產品的快速開發。它的實現過程可以最大限度地重用企業已有的成熟產品資源，具有很強的靈活性和適應性。

1，客車總體設計的特點和要求

客車整車設計即客車的總體設計。傳統的整車設計工作主要包括以下幾方面內容：（1）確定整車型式、結構和尺寸；（2）確定整車的主要性能指標；（3）初選各總成的結構型式、尺寸和性能；（4）協調各總成與整車的關系以及各總成之間的關系。根據系統工程學原理，前三項大部分在系統分析階段進行，而系統設計主要是在系統分析的基礎上，為實施最優方案本身所作的設計與制造工作。

為了對設計的全過程提供有效的計算機支持，需要把專家系統技術和數據庫、圖形庫、方法庫、參數化變量化技術、系統工程、優化設計以及非線性、智能數學方法等理論和技術結合起來，傳統CAD必須與專家系統技術相結合，必須擴展為基于知識的CAD系統?？蛙?chē)的總體設計必須建立在對現有客車設計知識，包括設計標準、手冊、規范和專家經驗等的充分消化、合理運用的基礎上。

2，客車底盤總體設計系統的組成在總布置設計中，各大總成的布置設計已形成了較為完善的體系結構，包括總成布置的基本原則、定位方式、定位基準、與其它總成的空間位置關系及關聯關系，以及與總布置設計有關的法規、標準等。將總布置設計方案、知識、經驗和原則進行合理的組織，形成總布置設計規則庫。通過規則庫進行具體總成的裝配和布置設計。將KBE技術通過二次開發接口和CAX軟件相結合，是實現客車三維總布置設計的有效途徑。

客車底盤總體設計系統，如表1所示，包括人工神經網絡專家推理模塊、整車及底盤數據庫模塊、底盤總布置設計模塊、整車動力學仿真模塊等四個功能模塊，均集成并運行于UG環境之下?？紤]到實際使用的需要，動力學仿真、整車及底盤數據庫模塊均自成體系，可單獨運行。

表1 底盤總體設計專家系統組成

3，人工神經網絡的建立

專家推理系統是基于神經網絡算法的模擬專家思維的軟件，通過對已有的典型實例的學習，建立輸入、輸出之間的關聯關系。本模塊首先輸入一定的底盤已知條件，通過人工神經網絡推理，得出對于底盤結構型式及其它參數的推理結果，從而對底盤總體參數和結構型式的確定起到一定的指導作用。

反向傳播神經網絡（BP網）算法的優點是算法推導清楚，學習精度較高。設計規劃如圖1。

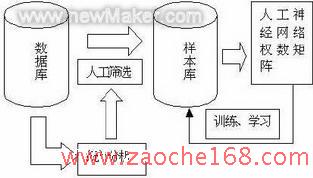

圖1 人工神經網絡學習示意圖

4，車型數據庫系統的建立

整車車型數據庫系統建立在整車車型Oracle 數據庫的基礎上，實現具有對整車、底盤零部件以及發動機、變速器等重要總成參數數據的添加、刪除、多重查詢、打印輸出等功能，可對查詢出的主要參數進行統計分析，并以直方圖及數據表的形式輸出。所有車型信息也可用報表形式輸出。同時在該系統中還包括有關客車總布置設計部分的國家標準的內容。數據庫體系結構如圖2。

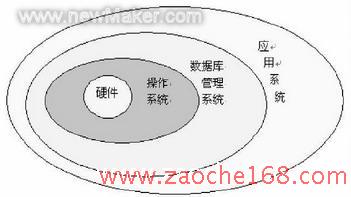

圖2 數據庫體系結構

5.客車底盤總布置設計系統

總布置模塊主要是在三維軟件環境下進行客車底盤的三維總布置設計，實現整車各總成的快速布置與修改，并可實現各總成位置參數及主要尺寸參數的參數化修改；在整車總布置的基礎上可進行底盤零部件的靜態干涉檢查以及部分運動件的極限位置干涉情況檢查，并結合相關軟件進行視野校核等；對于設計好的整車可自動生成二維總布置圖及底盤總明細表，從而到達提高底盤總布置設計的速度和質量的目的。

由于零部件設計要在整車總布置基本完成后才開始，在總布置設計階段中往往沒有零部件的詳細資料，還不能解決零部件和總成內部的細節問題。所以在客車的總布置設計中，硬點位置是首先要確定下來的，通過征求有關設計部門的意見，在負責產品設計的領導參加下，討論定案。硬點一旦確定，就不再輕易更動，成為進一步設計的依據。

設計硬點構成了客車總布置設計的骨架。可以認為，客車總布置設計的過程就是設計硬點不斷明確、逐步確定的動態過程。

5.1 客車總布置裝配設計系統開發方式

客車總布置裝配設計系統的開發作為一種專用系統，既要保持自身系統的完整性和相對獨立性，又要考慮到客車整車設計任務的長期性和艱巨性，必須保持其與一般CAD軟件及CAE分析軟件在幾何模型上的互通性。因此，應考慮采用在通用CAD系統的基礎上進行二次開發。

5.2 客車底盤總成參數化模型的建立

底盤總布置設計首要任務是確定底盤各總成的基本結構型式和空間大致位置，在只考慮零部件主要尺寸的前提下進行總成及零部件的空間位置及基本結構參數的動態修改。為此，首先必須抽取各零部件的總體參數，即與總布置有關的基本結構參數，如表征零部件外形輪廓的長、寬、高等尺寸，零部件的定位基準等。通過這些總體參數控制零部件的簡化模型，進行變量化、參數化設計。在底盤裝配時，通過修改相應參數就可以實現客車零部件的快速布置和基本結構尺寸的動態修改。

5.3 底盤裝配樹形結構的確定

在裝配體中各個總成的零件和子部件之間構成了裝配關系樹。在建立底盤裝配模型之前，需要先建立好底盤參數化總裝配的樹型結構。參數化總裝配樹型結構的根節點為所要建立的底盤文件，各大總成作為樹型結構的一級子節點，對于復雜的總成如包含有縱梁、橫梁的車架總成還有二級甚至三級子接點。父節點與子節點之間的關系由相關參數聯系，這些參數包括配合參數和安裝定位參數（尺寸參數、位置參數）。

5.4 底盤模塊化裝配

根據上面的論述，結合客車總布置設計任務，以客車總布置參數化模型和三維CAD軟件的二次開發為基礎，通過總布置裝配樹形結構的確定、總成的模塊化劃分、裝配定位方式的確定，充分應用裝配知識和裝配相關性驅動技術，從而構建起基于裝配規則和三維CAD技術的客車總布置裝配設計的技術應用方案（如圖3）。

圖3 汽車總布置裝配設計技術應用方案

6 ，小結

本文闡述了客車底盤的智能化底盤裝配設計系統的關鍵技術、理論原理和實現過程，其中開放性的數據庫知識支持平臺增強了系統的通用性和可擴展性。本系統可以方便的應用于平臺化和系列化的客車底盤的設計中, 可以節約大量的設計時間、提高設計效率和質量。

（轉載）
