絲光工藝使用的絲光機有布鋏絲光機、直輥絲光機、彎輥絲光機等，其中應用比較普遍的是布鋏絲光機，是由左、右兩組布鋏鏈條組成，織物在布鋏夾持下進行沖洗去堿擴幅，幅寬容易控制，織物可獲得較好的縮水率。

  布鋏絲光聯合機和其它染整機械一樣由進布裝置、扎車、繃布輥、布鋏式拉幅機（絲光機）、水洗機、烘燥機、出布裝置等眾多通用裝置和單元機組成。其控制系統采用多單元交流變頻調速，調幅、吸堿、噴淋、堿液回收用交流電機傳動，探邊、水洗機、上排導布輥用力矩電機傳動，控制核心是對絲光機左、右兩組布鋏鏈獨立傳動，在速度跟隨的同時實現位置同步。

  歐姆龍整體解決方案及其優勢：

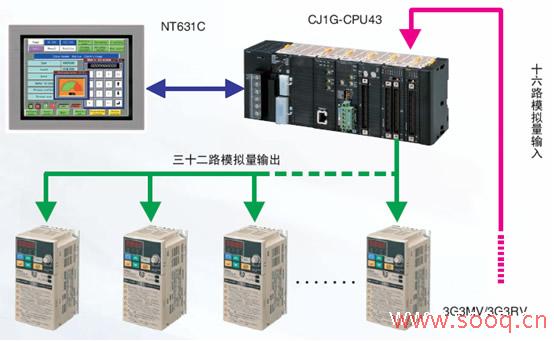

    布鋏絲光機控制系統采用歐姆龍公司的中型PLC CJ1G為控制核心，傳動部分傳動采用3G3MV和3G3RV變頻器，通過PLC的模擬量輸出控制實現恒速度恒張力控制；并采用10.4” NT631C觸摸屏進行參數設定、顯示等操作和系統監控。

 PLC：CJ1

    高速處理，LD指令執行速度僅需100ns

    超小型設計，高度僅相當于一張名片寬度

    無需底板，以更高的效率組合各種單元

    3種網絡（DeviceNet、Controller Link、Ethernet）的無縫鏈接，信息保持全過程可視

    使用大容量CF卡作存儲卡，簡化維護過程

    HMI：NT631C

    采用32位RISC芯片，更加快速

    用內存單元能實現在現場方便地傳送畫面

    可更換背燈，實現了長壽命化

    確保與IP65F相當?shù)膬?yōu)秀耐環境性

    用多色顯示圖形，能更方便地觀察幾個數據

    彈出窗口功能，有效利用畫面

    報警功能，即時掌握錯誤內容，改善機器運行狀況

    內存表數目是以前的2倍

    標準配置有3種通信口，更容易使用

    Inverter：3G3＊V

    功率范圍從0.1kW～300 kW

    具有大額定電流、剎車短路器（15kW以上）、大額定電壓、高起始轉矩、短路及漏電檢測、掉電故障釋放等高性能

    以應用為導向，完善的PID控制、能量補償算法、矢量控制、低噪音、有效的剎車手段、以及多功能的輸入輸出

    內建一系列接口，使通訊和使用更方便

    使用Windows界面的參數設定軟件

（轉載）
