引言

隨著可利用的電子控制功能數量的不斷增加，電子產品在整個車輛中的比重也在逐步上升。我們都期待每一代新車能夠更加舒適、安全和可靠。這種增加的復雜程度不僅關系到開發問題，更關系到測試與驗證。MBtech集團以頂棚控制模塊為例，向我們展示了汽車電子控制單元的自動測試案例。

現代車輛中的頂棚控制模塊（RCM）是一個富于挑戰的實際案例。高水平的功能成熟度是RCM開發過程中的關鍵目標，而功能成熟度只能通過測試進行確定和驗證。

RCM主要實現的基本功能包括：多功能調光光源（基本照明、閱讀燈、環境照明等）、天窗應急控制（如防撞預警）、溫度傳感器數據評估、雨水傳感器信號評估、后視鏡自動調節和車廂內部監視等。

為獲取ECU目前成熟度水平和識別臨界區域，在整個開發過程中，綜合測試是必不可少的。持續地進行測試，可對ECU功能的薄弱環節進行可靠檢測，并在開發早期將其排除。結合現有資源（時間、預算和人力），根據需測試的功能，確定測試項目的要求和范圍。每個測試項目由方法、設備與運作三個方面構成（見圖1）。

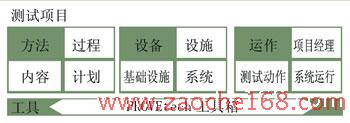

圖1  測試項目涉及的三個方面

為了給特定的受測系統確定理想的測試方法，在本案例中，RCM的測試要求必須包括各個方面。下面重點討論設備方面的要求：測試系統。

測試系統要求

為了提供其功能特性，RCM必須產生并處理眾多不同的信號。同樣，RCM測試系統還需做出執行反應。數據通訊一般包括標準與非標準信號。標準信號的種類包括數字信號（如按鈕）、各種頻率的PWM信號（如調光、電機控制）和各種模擬信號（從LED到聯鎖電機）。另外，非標準信號，如與外部傳感器的專用通信協議，也需考慮在內。

有些功能（如防撞預警）需要ECU評估被控執行機構（如電機）和傳感器（電流、位置傳感器）的相互作用。這些相互作用必須在測試系統上進行模擬。因此，對測試系統需要相應設計和充分配置。

通過CAN和LIN接口，RCM與車輛的其他部件進行通訊。在裝有有源傳感器的情況下，ECU可用作網關。例如，通過CAN接口將雨水傳感器數據從接入的LIN接口傳送到所連接的其他ECU上。這些接口的執行，需要多重網絡的特定測試：驗證通信參數（身份、循環時間等）和類似于網絡管理的交叉功能。對于需要多個ECU來共同完成的一些功能（如雨水襲來時的天窗關閉），這種測試顯得尤為重要。這些功能不僅需要對單個ECU進行測試，并且需要對所有相關的ECU進行綜合測試。

盡管RCM的測試與許多其他車載ECU的測試相類似，RCM的測試系統還必須滿足某些另外的特定要求。各種功能的組合、多種變量（在本案例中，單個模塊線路中需要5個變量）、功能參數和軟件發布（為20種軟件發布運行HiL綜合測試是很常見的）要求進行大量的測試。本案例中，僅綜合測試就需要540種測試腳本，一個完整的測試需要進行75h（純測試時間）。

因此， RCM測試是一個復雜而耗時的工作，不是靠手工測試能夠完成的，也不是開發過程中的一項附屬工作。要取得成功，關鍵在于需要全面的測試和開發流程，同時利用所有的自動測試技術。

測試設備設計

有效的測試取決于詳盡的計劃和健全的規范。測試設備的設計取決于所定義的測試案例，包括其他因素。在RCM案例中，防撞預警功能的測試強化了對測試系統設計的特定要求。當然，最終設計不僅取決于技術，而且還取決于項目成本和期限等因素。

測試自動化有多種不同技術。下面按增加的成本和復雜性進行介紹，它們是：

1.  自動測試臺架

自動測試臺架通常利用已有的硬件資源。在本案例中，可以是天窗，并包含有電機和ECU。由一個自動化元件提供簡便操作和對特定變量（電流、電壓和CAN信號）的監測。

2. 開環測試臺架

開環測試臺架不采用實際硬件，而是利用定制設計的電路來模擬零部件。信號激勵和測量完全由自動化元件來控制。這意味著對當前任何系統的任何反饋不能進行模擬。

3. 硬件在環系統

硬件在環（HiL）系統利用整合的實時模型，能模擬ECU的整個環境。

在實踐中，所述系統之間的區分并不清晰?？梢园l(fā)現，在這些技術的描述中都有“硬件在環”。

RCM特性：防撞預警功能

防撞預警功能通過監測汽車天窗關閉時的電機轉速得以實現，而監測又是通過1～2個霍耳傳感器實現的。作為一項附加安全特性，電機使用的電力受到監測，并同時評估，因?yàn)殡娏εc所產生的扭矩成正比。具有魯棒性的碰撞識別會受到很多種外部干擾的影響，比如在最終關閉階段，天窗被推入一個橡膠密封件中，所測扭矩和轉數的級數和實際發生碰撞時的情景非常相像，通常僅在知道了天窗位置時方可區別開來（見圖2）。

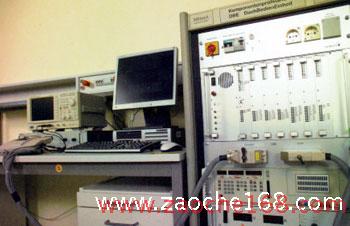

圖2  頂棚控制模塊的自動測試用硬件在環設置

外部干擾，如雨、雪或者灰塵，也可對天窗摩擦和克服這種摩擦需要的力產生強烈的影響。這還可干擾測得的扭矩和轉數，從而進一步影響對碰撞的精確識別。為了對RCM進行有意義的測試，測試系統需要對這些力進行建模。公差范圍和需測試的外部干擾使天窗的物理硬件不再適用。這不但需要制作仿真模型，而且還要為對問題的動態和相互依賴特性進行實時的仿真。因此，硬件在環是此案例中優先采用的技術。

方法

要替代電機和頂棚機械部分，需要一個能覆蓋以下兩個方面的仿真模型：電機可由永勵直流電機模型來進行模擬，所需的參數，即機器常量，可通過對實際電機進行測量來獲取；機械系統通過一個簡化模型進行模擬，該模型載加了參數化的位置電流和變量。在多種環境條件下，包括實驗室和現場測試，對實際天窗以及天窗反應作大范圍測量（見圖3）。

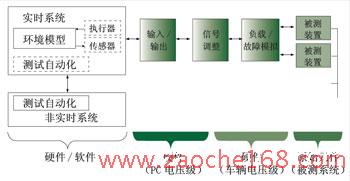

圖3  硬件在環設置示意圖

在本RCM實例中，被測裝置（DUT）通過一個輸入/輸出硬件和信號調節（包括負載和故障模擬）連接到環境模型上。環境模型（包括CAN和LIN總線仿真）以1ms的循環時間在實時硬件上計算出來。電氣故障仿真能對各種故障狀況進行測試，如與控制單元各界面引腳相連的電纜連接中斷或者灰塵積累造成阻力。診斷界面將所有診斷功能集成到測試中。

MBtech集團提供的方法本著實現盡可能最大靈活度的硬件，使客戶能采用多家供貨商的標準元件。這樣，可最大程度地滿足客戶的特定需要，從小型開環測試系統到高度復雜的集成測試系統。但關鍵是，各硬件平臺是受經協調的平臺獨立的軟件模塊控制的。為此，MBtech集團開發出了一個獨特的模塊化的PROVEtech工具套件。它提供靈活的界面，可結合本例中必需的客戶所規定的開發項目。PROVEtech：TA應用程序?yàn)殚_發和運行測試程序，收集和管理測試結果以及仿真控制提供了標準化的圖形用戶界面。

PROVEtech：TA由數個功能模塊構成，控制臺對模型仿真的所有信號狀況進行再現和處理?？刂茊卧妮斎胄盘柨芍苯佣x，并通過一組用戶友好的小窗口作反應監測，可采用診斷模塊進行手工診斷工作，電氣故障模擬也可通過集成前端來進行。

盡管如此，可靠且可重復的測試只能通過測試自動化來實現。測試管理器結合了所有需要的功能：包括用Basic語言（包括調試、句法檢查、版本控制等），在一個完整的集成開發環境中開發測試腳本，以及單個與系統測試的執行。測試結果（包括自動產生的日志和所有測得的數據）都能追溯到，并同時存儲在實際測試運行中。加上測試腳本和測試協議，所有的信息均存儲在數據庫中，以便于對測試運行和當前成熟水平作后續評估；另外，PROVEtech：TA還提供一個附加的命令庫，用于極端實時要求的測試。它能使測試腳本直接在實時硬件上運行，作實際的定時分析，并作同步檢查。

運行實施

開發高質量ECU來自于所有相關合作方的持續合作。頂棚控制模塊經歷了多個開發階段，成熟性狀態，因此感興趣的各團隊需作相互協調，甚至是跨越多家公司之間的協調。

貫穿整個測試過程及元件的成熟度來實現透明度，需要有高度紀律，以避免多余的測試和測試間隙。必須實施包括從模型產生到車輛集成的所有步驟的一致的測試管理。這有助于查找各測試策略，便于相關人員制定測試計劃，加強測試過程中所有步驟的文件歸檔的一致性（見圖4）。文件歸檔包括測試概況（即所謂的測試矩陣）、測試規范和最新的問題跟蹤。MBtech集團為客戶實施開發以外的測試流程提供支持。接口為初始的需求文檔（規范）和最終檢測到的異常清單。功能開發小組在集中精力于其核心職責時，還可把測試作為一項獨特的服務進行提供。

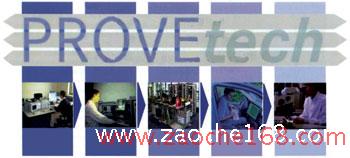

圖4 車輛集成之外的從建模階段開始的一致測試管理

在對一個專用的測試系統進行測試編程前，必須與RCM功能開發人員一起對RCM測試用例進行協調并作評估。制定測試的過程使測試編程更加有效，也避免了因?qū)y試規范及其相應的測試程序作修改而造成的不必要的重復勞動。

對適用于特定測試用例的測試設備的選用和配置應在基于測試策略的計劃階段完成（即“工具跟隨過程”）。測試在自動測試系統上編程、實施和執行。在本案例中，摩擦力之類的外部影響可能具有強大干擾（如在碰撞檢測結果中），系統的極限測試參數已證實為一個成功的測試策略。這是零部件HiL測試的主要工作。集成的HiL測試集中在驗證網絡特性上，如車門與車廂內部照明之間的通信，或者雨水傳感器信號的線路。車輛測試集中在可由用戶作實際“體驗”的功能性上。

結論

質量與可靠性在汽車電子開發中極為重要，因?yàn)榧词故切⌒〉牟铄e(cuò)也會帶來成本的指數級增長。這意味著，在整個開發的過程中，進行一致的測試是成功的先決條件。測試與開發之間有效而有序的溝通必須從開始時就得到保證，以便盡早地發現任何錯誤，并最大限度地降低或排除這些錯誤的成本。
