水泥企業是國民經濟生產中能源消耗大戶，水泥行業已被列為國家節約資源重點領域之一。國務院提出加快建設節約型社會政策環境下，提高水泥行業節約型制造和應用水平，建立節約型水泥工業體系意義重大。當前國內外能源供需矛盾突出情況下，水泥行業必須各種途徑降低能耗，以獲最佳經濟效益和最高勞動生產率。水泥生產中電動機負載電耗就占成本近30％，而拖動風機用高壓電動機電機中占有很大比重，對一條水泥生產線，其中有25%～30%電能是用于拖動各種類型風機上，做好電動機降耗增效工作就顯極為重要。

　　新型干法水泥生產線旋窯內燃燒產生余熱廢氣，窯尾高溫風機作用下，預熱器對進入窯尾前生料進行預熱均化，降溫后余熱廢氣再高溫風機抽出進入廢氣處理（除塵及排出）。均化好生料預熱后回轉窯內煅燒成熟料，回轉窯內需要合適氣壓及溫度，才能使煤粉有一定懸浮時間進行充分燃燒，生料才能窯內達到很好熱處理。窯內因物料堆積變化很大，瞬時氣壓變化頻繁。窯尾高溫風機用來調整窯內氣壓，另回轉窯內鍛燒后高溫熟料出來有廢氣，廢氣帶灰，窯尾高溫風機引出由電收塵器將灰塵進行處理，再將廢氣排掉。其工藝上要求控制窯尾預熱器壓力，DCS控制來對高溫風機風量進行調節，一般高溫風機電機一般采用調速控制。前些年一般采用液力耦合器、繞線式電機轉子串水阻等方式進行調速，而目前基本發展趨勢是90年代迅速發展起來并近幾年成熟高壓交流變頻調速技術技術和性能遠遠勝過以前采用調速方式，大量成功現場應用并顯示其巨大節能效益后，高壓變頻器器成為國家水泥節能設計規范標準要求設備。我國2007年10月25日頒布、2008年5月1日起執行強制性標準《GB50443-2007 水泥廠節能設計規范》中第4.3.5條規定：“窯尾高溫風機應采用變頻調速裝置”。

　　高壓變頻器現已被廣泛應用于各行各業，廣州智光電氣股份有限公司ZINVERT系列高壓變頻器從2005年起開始應用于水泥行業電機節能改造，至今已成功用于幾十條水泥生產線窯尾高溫風機、窯頭風機、生料磨循環風機、水泥磨風機等風機節能改造，創造了顯著節電經濟效益，取了許多成功改造經驗。本文特別對ZINVERT系列高壓變頻器5000t/d高溫風機應用技術與應用情況進行簡要介紹。

2、高壓變頻器窯尾高溫循環風機應用主要問題與應對措施

2．1高溫風機管道“塌料”問題導致電機過流跳停問題

　　窯尾高溫風機是保證水泥生產線窯內負壓重要負載，工頻運行、采用液力耦合器調速高溫風機，也常見管道“塌料”導致高溫風機電機過負荷跳閘，導致生產中斷。而變頻器裝置電力電子器件過負荷能力限制，以上塌料造成高溫風機過負荷導致變頻器保護停機現象如無專業技術是不可避免，將給水泥生產線造成更多損害。
高溫風機“塌料”導致過負荷是旋窯水泥生產線生產過程中預熱器管壁上粉塵粘附到一定厚度時就會坍塌脫落，造成管道內粉塵濃度增大，阻力增加，負壓升高，使排風機負荷增加或垂直煙道或預熱器內清結皮或有物料塌料時，同樣也會造成氣流波動，使排風管內氣流紊亂，造成高溫風機過負荷停機，該現象頻繁出現對高溫風機電動機造成損壞。實際使用過程中“塌料”現象，會不定期導致電機運行電流極短時間內超出正常電流數倍，如使用目前國內外一般廠家通用型高壓變頻器，可能導致變頻器運行過程中頻繁跳機，直接影響高溫風機與水泥生產線正常運行。

　　廣州智光電氣股份有限公司作為目前國內水泥行業高壓變頻器專業生產制造商，其研制ZINVERT系列高壓變頻調速系統從2005年投入水泥生產線變頻改造，特別針對高溫風機運行工藝情況進行了大量研究分析并針對性研制出針對性專業技術。技術研發技術人員深入應用現場，了解掌握現場工藝情況，總結現場應用經驗，推出了針對水泥生產線窯尾高溫風機專用變頻器技術，采用自主研發“瞬態尖峰負荷差分控制技術”，從設備硬件設計、控制軟件設計等多方面對高溫風機不定期尖峰負荷運行進行全方位針對性設計改進。具有這種技術ZINVERT系列高壓變頻器成為“高溫風機專用變頻器”，有效避免了其他廠家通用高壓變頻器運行中“塌料”所導致反復跳機，與工頻液耦運行相比也降低了跳機可能性，使安裝了廣州智光高溫風機專用變頻器水泥生產線達到節能又增效，降低電機、風機設備故障率，為水泥企業保證生產安全性、經濟性作出技術與設備保證。ZINVERT系列高壓變頻器目前已多條5000t/d旋窯生產線高溫風機到實際應用，基本解決了高溫風機變頻器“塌料”導致跳閘停運、生產中斷問題，大大高溫風機停運對生產造成影響，降低電機設備故障率，取節能、增效巨大效益，到用戶普遍認可。

2．2 高溫風機變頻電源波動與運行可靠性問題

　　水泥行業連續生產性質決定了用于水泥廠用高壓變頻器需要有很高可靠性，保證安全生產。Zinvert系列智能高壓變頻調速系統采用主流功率單元串聯技術方案，而功率器件直接串聯，避免了器件直接串聯帶來均壓?jiǎn)栴}，本質上保證了系統可靠性。同時，產品具有對電網電壓適應范圍寬（－65％～115％Un）、單元故障自動旁路、工頻旁路、瞬時停電再啟動功能、包括相間短路保護功能完善保護功能等技術提高起動力矩和轉速精度同時，提高了抗電網波動和負載擾動能力，大大提高了可靠性，Zinvert系列智能高壓變頻調速系統幾十條生產線運行證明國產高壓變頻調速技術成熟。

2．3 變頻器應用諧波與干擾影響問題

　　這是變頻器輸入諧波對電網影響，變頻器輸入電流諧波較大(比如傳統電流源型變頻器)，會產生如下危害：供電系統繼電保護裝置誤動作，可能導致大面積停電。測量?jī)x器儀表誤差增大，影響計量精度和控制性能。影響其它電力電子裝置，電子計算機系統及通信設備正常工作。諧波使電機，變壓器和電容器等用電設備損耗增大，嚴重時會過熱或燒損。Zinvert系列高壓變頻器采用輸入多重化移相整流技術、單元級聯多電平輸出技術，輸入、輸出電流諧波失真極小，滿足IEEE滿足IEEE519-1992和GB/T14549-93標準要求，不會對電網、電機產生超標諧波污染。大、中型水泥廠自動化水平高，大多數采用自動化儀表和計算機控制系統，對用電系統諧波要求很高，Zinvert系列智能高壓變頻調速系統方面有很大優勢。

　　諧波影響問題另是外部諧波對高壓變頻器影響，旋窯旋轉采用直流電機，可能產生較大諧波，必須采取相應治理措施，以保證高壓變頻器輸入電壓穩態總諧波含量THD不超過10%，其中任何奇次諧波均不超過5%,任何偶次諧波均不超過2%,短時(持續時間小于30s)出現任意一次諧波含量不超過10%。否則對母線其他設備、高壓變頻器等均可能造成運行中影響與損害。還有為避免干擾，變頻器控制線須采用屏蔽電纜，單端接，布線時注意與動力線距離，避免控制線與動力線并行敷設同一電纜托架(或線框)內；變頻器負載輸出線需采取屏蔽鎧裝電纜，單端接，以避免變頻器對附近儀表產生干擾。

2．4 變頻器應用環境與散熱問題

　　水泥現場粉塵較大，環境相對惡劣，作為電子與電力電子設備，產生約3～4％損耗發熱需要散熱，而一般采用風冷散熱，水泥生產線風機高壓變頻器一般應安裝配電室內，或?qū)ｉT建造房屋。并加強防塵設計和日常維護，定期進行濾網清潔。ZINVERT系列高壓變頻器采用國內獨一無二單元與柜體結構專利設計，器件布局結構合理，散熱器與風道設計提高散熱效率，柜體采用前后進風方式提高風速、減小體積，環境適應能力大大提高，經受了南方夏季炎熱天氣、春季潮濕空氣影響，特別經受了水泥廠惡劣環境考驗。

3、5000t/d生產線高溫風機高壓變頻應用案例與節能情況簡介

3．1 ZINVERT系列高壓變頻器5000t/d旋窯生產線高溫風機投運業績

　　ZINVERT系列高壓變頻器目前已多條5000t/d旋窯生產線高溫風機到實際應用，下表是ZINVERT系列高壓變頻器5000t/d生產線高溫風機變頻改造投產業績表。

區　　　　　水泥廠　　電壓（kV）　　功率（kW）　　高壓變頻器型號
安徽和德　　　三獅　　　　10　　　　　　2500　　　ZINVERT-A9H3125/10Y
浙江五通　　　三獅　　　　6　　　　　　2500　　　　ZINVERT-A8H3125/06Y
浙江長興　　　眾盛　　　　6　　　　　　2500　　　　ZINVERT-A8H3125/06Y
浙江長興　　　錦龍　　　　10　　　　　　2500　　　　ZINVERT-A9H3125/10Y
內蒙古鄂爾多斯蒙西　　　　10　　　　　　3200　　　　ZINVERT-A9H4000/10Y

　　下面以三獅水泥5000t/d水泥生產線窯尾高溫風機變頻改造為例說明高溫風機高壓變頻器改造方案及節能效果。

3．2 ZINVERT系列高壓變頻器5000t/d旋窯生產線高溫風機方案簡介

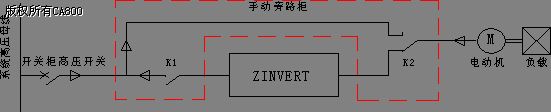

　　10kV高壓動力電源經變頻裝置刀閘K1到高壓變頻裝置，變頻裝置輸出經刀閘K2送至電動機；高壓動力電源還可經刀閘K2切換至工頻側直接起動電動機。一旦變頻裝置出現故障，即可馬上斷開輸入側高壓進線開關及刀閘K1，將變頻裝置隔離，切換刀閘K2至工頻側，工頻電源下起動電機運行。刀閘K1、K2之間具有閉鎖和防止誤操作功能。


　　ZINVERT型智能高壓變頻調速系統主控制部分以新型電機控制專用雙DSP（數字信號處理器）為控制核心，輔以大規?？删幊踢壿嬈骷瑢?shí)現SPWM波形控制及各種信號檢測、分析判斷和處理?？刂破骱凸β蕟卧渲g光纖進行信號傳輸，可有效避免電磁干擾，增強系統可靠性。同時控制系統具有豐富模擬、數字接口，可用于與用戶中控DCS連接和擴展，以滿足現場各種運行與控制需要。用戶后臺可以監控變頻各種狀態并對其進行遠程控制和頻率設定調節。

3．3 ZINVERT系列高壓變頻器5000t/d旋窯生產線高溫風機改造節電效益：

　　三獅和德進行變頻改造同時，也進行低溫余熱發電建設，變頻投運后，余熱鍋爐也開始投入。數據記錄，變頻改造前，高溫風機電機運行功率為2600kW，變頻裝置和余熱鍋爐投入后，高溫風機電機運行43Hz，運行功率約為2350kW。變頻投入運行后，減小輸入功率為：250kW。按平均每天運行24小時，電價0.5元/度，一年運行300天保守計算，每年可以節約電費約為：V=250×24×300×0.5 = 90（萬元）。下表為和德三獅5000t/d生產線窯尾高溫風機變頻調速改造前后運行與節能情況。

　　高溫風機采用變頻調速其他效果：

　　采用變頻調速控制后，其他方面效益也是明顯，如：

(1) 改善了工藝，調速精度到保證，提高了產品質量穩定并可提高產量。投入變頻器后可以平滑穩定調整風量風壓，提高了效率；變頻改造前產量約為340t/h，改造后可達350—360t/h，曾高達380t/h。ZINVERT高壓變頻器特殊技術，減少避免了塌料產生停機，使生產線設備利用率到保證，保證了順產，進一步提高了產量。
(2) 設備運行與維護費用下降：采用變頻調節后，避免了原來采用液力耦合器調節需經常進行油路、漏油維護（平均每年節約維護費用十幾萬元），若打壞齒輪一次維護費用要幾十萬元，并導致停產損失；高壓變頻器一年多運行實踐證明，其可靠性到證明，避免液力耦合器維修導致生產線停產發生。

(3) 延長電機等設備使用壽命。采用變頻調速后，可以實現軟起動和軟制動，幾乎不產生沖擊，避免液力耦合器啟動時4～7倍沖擊電流，可大大延長電機定子、轉子軸及軸承等電氣與機械壽命。
