1 國外殼型鑄造應用情況

目前，在歐盟、美國和日本等工業發達國家，殼型鑄造生產工藝應用十分普遍，例如德國的哈爾波格鑄造公司（Halberg Guss）用殼型鑄造工藝年生產曲軸150萬根；英國的達卡斯鑄造公司（Darcast Components LTD）用殼型鑄造工藝年生產曲軸約200萬根；巴西的迪森克魯波鑄造公司（Thyssen Krupp Automotive Company）用殼型鑄造工藝年生產曲軸約150萬根。殼型鑄造工藝最早應用于20世紀70年代，歐美國家應用殼型鑄造工藝生產曲軸、凸輪軸等軸類鑄件。在歐洲，70%-80%的轎車發動機曲軸用殼型鑄造工藝生產。國外生產的曲，軸應用范圍見表1。

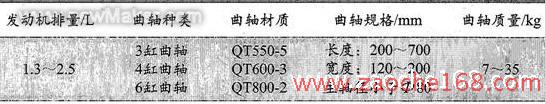

表1

國際上一些著名汽車廠家采用殼型球鐵曲軸的有德國的奧迪公司 （A u d i）、大眾公司（Volkswagen）、寶馬公司（BMW），美國的通用公司（GM），日本豐.田公司（Toyota），法國雷諾公司（RenauIt），意大利菲亞特公司（FiaI）和韓國現代公司（Hgundai0）等。

2 建殼型鑄造生產線的目的

曲軸是汽車發動機上的關鍵部件，其性能的好壞直接影響汽車質量和壽命。在發動機中曲軸承擔最大負荷和全部功率，承受著強大的方向不斷變化的彎矩和扭矩，也經受著高速運轉中長時間的磨損，因此要求曲軸材質具有較高的剛性、疲勞強度及良好的耐磨性能。

在“九五”期間，為了縮短我國汽車工業與世界發達國家的差距，中國第一汽車集團公司與德國大眾公司、奧迪公司合資建廠，生產奧迪、寶來、高爾夫和捷達轎車，其發動機所用曲軸的質量和性能要求非常高，抗拉強度Rm≥700N/mm-2，伸長率A≥3%，硬度250HBS以上。淬火硬度為55HRC以上，曲軸表面粗糙度為Ra6.3μm～Ra3.2μm，曲軸尺寸精度為CT6～CT5級。另外，曲軸加工后其表面質量要求很高，不允許有任何肉眼所見缺陷。這種高性能、高質量的要求，普通砂型鑄造無法滿足。長期以來，生產奧迪、捷達、寶來、高爾夫轎車的發動機所用的曲軸一直是從德國進口。這種關鍵產品依賴于進口，其高昂的價格制約了轎車成本，而且數月的運輸周期給生產帶來麻煩。因此，開發試制滿足轎車發動機要求的國產曲軸毛坯，對一汽集團公司及我國整個汽車工業的發展都具有重要的現實意義。通過調研，我們了解到只有殼型鑄造工藝才能保證和滿足曲軸質量要求。

3 殼型鑄造生產線的設備組成

殼型鑄造工藝與砂型鑄造工藝不同點是采用覆膜砂制殼，兩片殼型粘接一起形成鑄型，粘接好的殼型（鑄型）立放在砂箱里，1個砂箱裝3-5個殼型，殼型周圍填鐵丸，所以殼型鑄造工藝是立澆鑄造工藝。殼型鑄造的主要設備有殼型機、粘接機、熔化爐、澆注機械線、拋丸機、切割機和砂輪機等。

我廠所用的殼型機有兩種，一種為四工位轉臺式殼型機，另一種是翻板式殼型機。四工位轉臺式殼型機采用濕態覆膜砂生產殼型；翻板式殼型機采用干態覆膜砂生產殼型。兩種殼型機都是采用天然氣加熱。

鐵水熔化采用2t中頻感應電爐。

澆注機械線包括：冷卻輥道、殼型運輸帶、取殼機械手裝箱機、填鐵丸機、輕箱搬運機、重箱搬運機、震動運送槽機、澆注運輸輥道、輸送皮帶、翻箱機、落砂機、粗細篩砂機、五管冷卻器、斗式提升機、震動管式輸送機、0.5t球化包、澆包。

拋丸機采用掛式封閉循環拋丸機。

4 殼型鑄造生產線特點

·我廠殼型鑄造線工藝機械化程度高，能實現大批量流水生產，生產效率高，現曲軸年生產能力為100萬根。

·工藝緊湊，工序少（主要工序?yàn)橹茪?、熔化澆注和鑄件清理），生產節拍快，生產周期短（生產周期為24h）。

·生產出來的曲軸表面質量好，表面粗糙度能達到Ra6.3μm，尺寸精度高.曲軸尺寸精度能達到CT6一CT5級，力學性能穩定，能生產球鐵QT600-5、QT700-3和QT800-3曲軸。

·四工位轉臺式殼型機，采用天然氣三次加熱烘烤殼型的制殼工藝，保證了殼型質量的穩定。生產殼型效率高，2臺殼型機單班生產殼型500個，曲軸1000件。自行設計制造的大型翻板式殼型機能生產50kg曲軸（曲軸長度為750mm），2臺殼型機單班生產殼型300個，曲軸600件。

·殼型自動裝箱、自動填鐵丸并震實，不但實現自動化，減輕工人的勞動強度，而且保證，曲軸質量和性能。

·殼型立放在砂箱中，四周填滿鐵丸，提高曲軸的冷卻速度，有利于提高曲軸力學性能和改善曲軸的金相組織。

·采用2t中頻感應電爐熔煉鐵水，提高鐵水質量；采用廢鋼加增碳劑以及Cu、Mn、Cr、Ni、Sn等合金元素合理搭配，提高曲軸的力學性能。

·采用掛式封閉循環拋丸機，生產效率高，避免曲軸磕碰，曲軸表面質量好。

·殼型鑄造與砂型鑄造比較，勞動作業環境要好。

5 投產后的經濟效益

截至到2007年3月，生產了捷達、寶來和高爾夫等轎車的1.6L發動機曲軸70多萬根，平均每根曲軸130元，實現經濟效益9100萬元。小紅旗轎車1.8L和2.5L發動機曲軸，近幾年我廠為其提供上萬件。為上海華普和吉利汽車集團公司批量提供曲軸，用戶一直反映質量很好。

目前，正在開發試制和批量投產的曲軸有長城曲軸（QT8O0-3）、南汽曲軸（QT650-3）、哈東安曲軸（QT700-3）、HS曲軸（QT800—3）和498（QT800-3）曲軸等。

總之，用殼型鑄造新工藝生產曲軸，可為我國轎車發動機提供優質的曲軸，為轎車國產化做出貢獻。

（轉載）
