1、前言

當前，我國正大力發展高速鐵路運輸系統，對空氣彈簧無論是數量還是質量上都提出了很高的要求?？諝鈴椈墒氰F道車輛懸掛系統中極其關鍵的部件，它的力學性能極大的影響著列車運行的舒適性。

本文瞄準國際先進水平，采用虛擬樣機技術選取適用于運行時速在160 ~ 200km的高速客車上的D580空氣彈簧為研究對象，采用CAD技術和非線性有限元分析技術，對該空氣彈簧進行了較全面的靜態力學性能分析，討論了通過改變影響空氣彈簧力學性能的幾個主要參數，找出空氣彈簧力學性能的變化規律。從與試驗結果進行比較，可以看出本文采用的分析方法是切實可行的，并可為新型空氣彈簧的設計提供理論依據。

2、CAD模型和有限元模型

本文所分析研究的D580空氣彈簧是在國外類似產品基礎上，由鐵道部科學研究院機車車輛研究所自行開發的自由膜式空氣彈簧。

該D580空氣彈簧主要由4部分組成，分別為上蓋板、支撐橡膠堆、本體橡膠膠囊和附加空氣室。圖1為其CAD模型，第一幅圖為空氣彈簧的本體總裝圖，第二幅為沿軸向剖開后的示意圖?？諝鈴椈傻谋倔w通過管道連接到附加空氣室。

圖1 D580空氣彈簧CAD模型以及剖面圖

由于空氣彈簧的有限元分析比較特殊，涉及了有限元力學分析中的各類非線性問題。并要對空氣彈簧中的氣體進行適當?shù)哪M，這樣才可能得到有價值的結果?？紤]到本問題的特殊性，所使用的有限元分析軟件必須是能很好的處理各類非線性問題，并且應該有豐富的單元類型來模擬復雜的模型，經過慎重的篩選，本文采用了當前國際廣泛應用的ABAQUS有限元分析軟件。

因?yàn)榭諝鈴椈赡Ｐ途哂休S對稱結構，本文主要研究空氣彈簧的垂向和橫向力學特性，所以將空氣彈簧沿軸向剖開，取一半建立有限元模型。

圖2 D580空氣彈簧的有限元模型

3、D580空氣彈簧ABAQUS計算模型

將空氣彈簧的模型分為四部分：膠囊部分，橡膠堆部分，流體部分，上、下蓋板剛體部分。具體見圖3

1. 流體單元部分，2.橡膠囊，3.上、下剛體蓋板，4.下座橡膠堆

圖3D580空氣彈簧ABAQUS計算模型

4、空氣彈簧的有限元計算結果與分析

圖4為附加氣室容積為70升，膠囊簾線排列角度為8°，空簧工作高度為210mm。膠囊內壓500KPa的工況下，計算得到的空氣彈簧垂向位移-載荷計算結果。

圖4 垂向位移作用下的應變?cè)茍D和應力Von Mises云圖

當膠囊內壓從200~600Kpa時，相應的載荷-位移變化曲線見圖5。

圖5 橫向位移作用下的應變?cè)茍D和應力Von Mises云圖

從圖5可知，垂向的位移和載荷大致成正比關系。隨膠囊內壓的變化，垂向剛度不斷增大，所以，D580空氣彈簧的垂向性能是比較穩定的，適應載荷變化的范圍比較大。

相應的對D580空氣彈簧的模型也進行橫向的力學性能分析。圖5為計算得到的應變?cè)茍D和應力Von Mises云圖。計算得到的空氣彈簧橫向位移-載荷計算結果，相應的變化曲線如下，

圖6 橫向位移-載荷計算結果曲線

從圖6可以看到D580空氣彈簧的橫向力學基本性質：隨著橫向位移的增大，空氣彈簧的反作用力加大，當位移在50mm以下時，基本呈線性。但是，當橫向位移超過50mm時，空氣彈簧的橫向剛度開始減小。另外，當膠囊內壓增大時，空氣彈簧的橫向剛度也增大，這是與垂向性能一致的，從圖7中可以看出，空氣彈簧的垂向剛度隨膠囊內壓的變化不大。

5、計算結果和分析

垂向力學性能計算和相應試驗的結果，具體工況為膠囊內壓300 kPa、工作高度210 mm。

相同工況下橫向力學性能計算和相應試驗的結果。

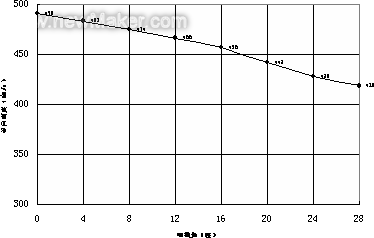

根據數據分析，計算結果和試驗結果比較吻合，所以分析的方法是合理的。在此基礎上，本文考慮了幾個空氣彈簧力學性能的主要參數對它的影響，希望作為設計新型空氣彈簧的理論依據。通過對相同模型簾線角度的改變，得到了6和圖7中的曲線。

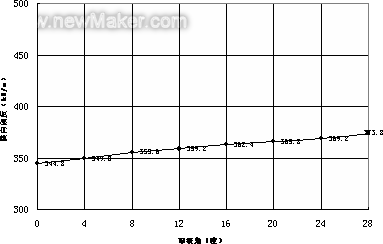

圖7簾線角對橫向剛度的影響

D580上蓋板裙邊的角度對空氣彈簧橫向力學性能有較大的影響。

當有支撐橡膠堆時，垂向剛度為474 kN/m，橫向剛度為341.8 kN/m；當沒有支撐橡膠堆時，垂向剛度為494 kN/m，橫向剛度為385.8 kN/m?？梢钥闯鱿鹉z堆對空氣彈簧的垂向和橫向剛度的影響分別達到了4.2 %和12.9 %。

從計算的結果并可以看出，膠囊簾線角度、上蓋板裙邊角度、附加氣室的容積和支撐橡膠堆是影響空氣彈簧力學性能的幾個主要因素。

6、結論

本文對空氣彈簧的非線性有限元分析主要有以下結論：

空氣彈簧處于正常工作高度時，膠囊內壓增大，空氣彈簧橫向和垂向的反作用力也加大，其橫向和垂向的剛度也同時加大。

裙邊的角度從小到大時，空氣彈簧的垂向剛度會很緩慢地變小，而橫向剛度會急劇的增大，因此調整上蓋板裙邊角度是改變空氣彈簧橫向力學性能的非常有效的途徑。

空氣彈簧附加氣室的容積對垂向剛度有較大影響，而對橫向剛度影響較小。當附加氣室容積比較小時，垂向剛度隨附加氣室容積的增大而減小得很劇烈，但隨著氣室容積的增大，其影響就變得越來越不明顯了。

空氣彈簧膠囊的簾布夾層簾線的方向、粗細、排列密度和簾布的層數一起決定了簾布夾層的力學性能。計算結果表明，當簾線角度從0°到45°時，橫向剛度不斷減小，垂向剛度不斷加大。

D580空氣彈簧的支撐橡膠堆對空氣彈簧的性能也是很關鍵的。一方面，橡膠堆與空氣彈簧膠囊耦合成串連彈簧，通過合理選擇兩者剛度可以為車體提供理想的懸掛剛度，尤其是空氣彈簧的橫向剛度。另一方面，橡膠堆還有安全保護功能，當空氣彈簧膠囊破裂或產生嚴重泄漏等意外情況時，橡膠堆可暫時地起到支撐和減振的作用，保障了客車的運行安全。
