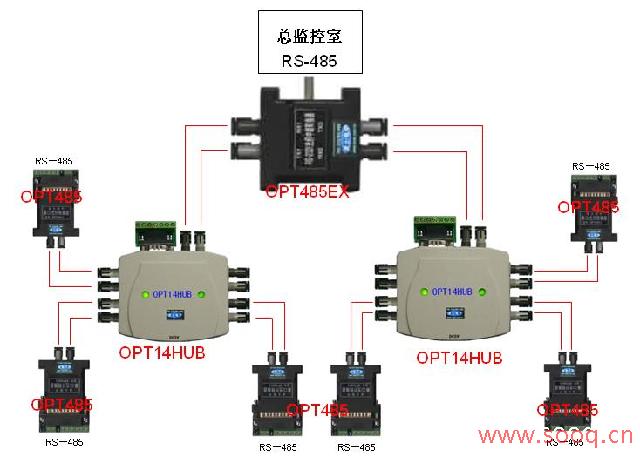

| 某公司因業務發展，分別在A樓設立三個監測設備，同時在B樓也設立了三個監測設備。 根據管理需要設立主監控室通過主控計算機集中管理這六個監測設備。 設計方案與產品選用： 六臺監測設備原采用RS485電口進行通訊，現距離延長到2公里左右，干擾非常大，因此采用RS485到光纖轉換器（型號OPT485）將RS485電信號轉為光信號通過光纖進行遠距離傳輸。光纖作為通信傳輸介質，具有高隔離電壓，防電磁干擾，抗雷擊等優點。 出于工程整體成本核算考慮，采用光纖集線轉換器（OPT14HUB）分別將兩棟樓內的六路光信號合為二路光信號，再采用RS-485/光纖中繼轉換器（OPT485EX）將二路光信號轉為一路RS485電信號接入主控計算機(如圖)。  RS485轉光纖多機通信圖 |
（轉載）
