今后，隨著汽車結構和技術的復雜化，維修越來越困難，汽車維修性問題將日益突出。任何技術裝備與設備都有維修性問題。過去在汽車領域很少提及維修性問題是因?yàn)槠嚨慕Y(jié)構簡單；大部分汽車生產企業并不承擔汽車維修工作，汽車維修的效率和成本幾乎全部轉給維修企業和個人，其作用和對社會的影響并不突出。汽車維修性低下，不僅影響用戶對汽車的正常使用要求和使用時間，而且導致社會總體汽車維修費用和維修人員急劇增加，導致社會資源的浪費和社會效率的下降。因此，伴隨著汽車全數字設計和開發技術的應用，汽車維修性問題成為各大汽車生產企業在汽車產品設計和開發時必須關注的一個重要問題。

維修性計算機演示是由維修性演示概念發展衍生的新概念。 維修性演示原來是指“在武器裝備研制過程中，承包方和采購方通過一定的技術手段和技術過程共同確定裝備是否達到合同規定的維修性設計要求的活動”。限于技術發展的局限性，早期的維修性演示一般都是在裝備模型和樣機制造出來之后進行，演示結果很難影響設計方案。因此也造成裝備維修過程的巨大浪費和人員消耗。

原有的維修性演示不能徹底解決裝備的維修性設計問題主要原因是：（1）在產品模型和樣機制造出來之后，設計方案基本定型，維修性問題常常不能引起足夠的重視；(2)在設計過程中缺少一種可以把設計產品三維可視化的工具，幫助設計人員進行維修性設計。這些問題的存在，客觀上提出一個在裝備設計階段進行維修性分析和演示的要求，這種情況最終導致維修性CAD和CAE技術的研究和運用。

美軍十分重視可靠性和維修性CAD/CAE技術的研究，美國國防部始終把加速實現可靠性和維修性設計能力集成到CAD和CAE過程的研究放到優先考慮的位置，并把這種集成化過程的努力當作CALS（計算機輔助保障Computer Aided Logistic Support）的一部分，成為構架CALS大陸的橋梁，是目前美軍軍事一體化工程中的核心技術，在美軍未來軍事技術發展戰略上有十分重要意義。這種技術對未來汽車全數字設計和開發，以及汽車企業構建自己產品的維修保障體系也有重要意義。

本文著重介紹維修計算機演示的基本概念、維修性計算機演示技術在汽車全數字設計和開發過程的位置、作用、技術流程和技術內容，本文內容將對汽車全數字設計和開發技術和過程的研究有重要參考價值。

1 維修性演示的基本概念

1.1 維修性演示的定義

維修性演示（Maintainability Demonstration）是維修性領域中的一個重要概念，是維修性驗證中的一個重要工作過程[1-6]。 維修性演示是在武器裝備采辦過程中，為保證武器裝備質量，承制方和采購方聯合檢驗正在設計或研制的武器裝備是否達到合同規定的維修性要求的工作過程。

1.2 維修性演示的分類

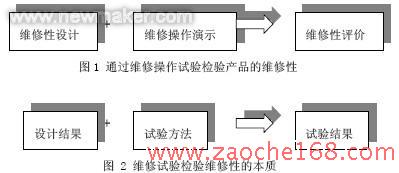

維修性演示是通過維修操作試驗的方式檢驗產品的維修性，這種檢驗方式可以用圖 1所示情況表達，它的本質可以用圖 2表示。圖2 所示情況也是目前維修性演示過程的基本技術特征。

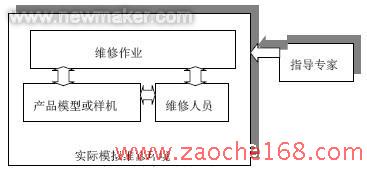

最初的維修性演示是在裝備實際模型、樣機或產品上，在盡可能真實的使用環境和維修環境下，由經過特殊訓練的維修人員在專家的指導下，按照確定的維修性檢驗計劃進行維修操作來檢驗裝備是否達到了規定的維修性設計要求。相對于現代工程方法，我們稱這種方法為傳統的維修性演示方法。傳統的維修性演示方法可以用圖 3所示情況表示。

隨著科學技術的發展，高新技術不斷進入這一領域，相繼產生了維修性計算機演示和虛擬演示[7-12]。維修性計算機演示和虛擬演示分別是用計算機圖形技術在計算機圖形環境下和用虛擬技術在虛擬環境下進行維修性演示。雖然演示所使用的技術手段和技術過程發生了變化，但是演示過程的本質上一樣的，仍具有圖 2 所示的基本技術特征，因此稱為維修性計算機演示和維修性虛擬演示。

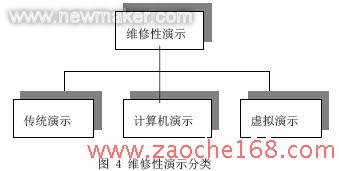

在目前發展水平上，維修性演示可分為三種：傳統的維修性演示、計算機演示和虛擬演示（如圖 4所示），后面分別簡稱傳統演示、計算機演示和虛擬演示。

2 計算機演示的技術內涵與功用

2.1 計算機演示的技術內涵

維修性計算機演示是在產品設計階段，在根據產品CAD設計數據建立的產品計算機圖形模型上，利用計算機圖形維修仿真技術檢驗產品是否達到規定的維修性要求的過程。

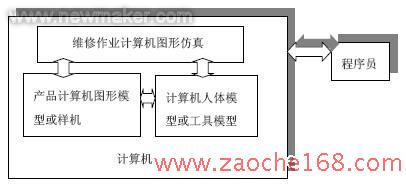

計算機演示過程可以用圖5所示情況表示。

2.2 計算機演示過程的性質

計算機演示是在傳統演示方法基礎上發展起來的，因此即具有傳統演示方法的技術內涵，又包含新技術的特點。這些新特點不僅表現在所應用的技術手段和技術內容發生了巨大變化，而且使整個過程的性質發生了根本的改變。計算機演示與虛擬演示都同屬維修性演示的現代工程方法，都是新技術，由于所使用技術的內容不同，其過程的性質也有很大差別。了解過程的性質是區分這一過程與其它過程的最根本方法，是確定項目研究?jī)?nèi)容的根本所在。

2.2.1計算機演示與傳統演示

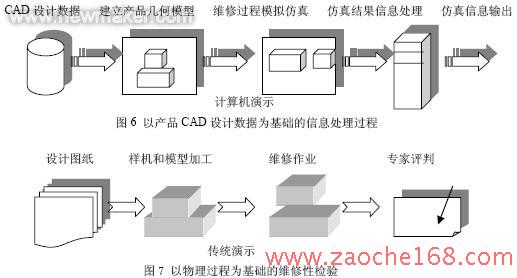

由圖3和圖5所示情況可以看出計算機演示與傳統演示雖然都是通過維修操作過程試驗檢驗產品的維修性，但是其過程已經發生了很大變化。兩者的主要差別是計算機演示用計算機圖形模型代替了產品模型和樣機，用計算機人體模型代替了維修人員，用維修過程計算機仿真代替了實際維修過程，用計算機專家系統代替了實際專家指導，用計算機模擬維修環境代替了實際模擬維修環境。一句話，傳統演示是在真實的物理?xiàng)l件下進行，而計算機演示只是在計算機上進行。這些改變使得過程的性質發生了根本的改變，這種改變是一種質的飛躍。原來主要以物理過程為特征的傳統演示過程變?yōu)橐援a(chǎn)品CAD設計數據為基礎的信息處理過程，兩個過程的對比如圖6和圖7所示。

從兩者對比中可以看出，在一定意義上傳統演示主要依賴維修人員的技能，而不是技術；計算機演示主要依賴技術而不是技能，這種技術主要是信息技術。計算機演示雖然保留了通過維修操作試驗來檢驗產品維修性的根本技術特征，但這種試驗也不再是物理意義上的試驗，僅僅是一種用計算機和計算機技術進行的一種試驗，這與一般的計算機輔助試驗具有相同的作用和意義，可以直接稱為：“維修性計算機輔助試驗”。由于這種維修性計算機輔助試驗是以產品CAD設計數據為基礎的信息處理過程，不需要生產模型和樣機，不僅可以節省大量經費，而且能夠在產品設計階段僅僅依賴產品CAD設計數據就能夠進行產品維修性的檢驗和分析。同時也應注意到：維修性計算機輔助試驗與其它計算機輔助試驗不能完全代替真正的實驗一樣，在目前技術發展水平上維修性計算機演示還不能完全代替?zhèn)鹘y(tǒng)的演示, 傳統演示和真實的維修性演示試驗在裝備維修性驗證上仍有重要意義。

2.2.2計算機演示與虛擬演示

計算機演示和虛擬演示分別是用計算機圖形技術在計算機圖形環境下和用虛擬技術在虛擬環境下進行維修性演示，都屬于維修性演示領域里的高新技術。兩者與傳統演示相比有共同點，在兩者之間相比又存在很多差別。

計算機演示和虛擬演示與傳統演示相比，存在的共同點是：雖然演示所使用的技術手段和技術過程發生了變化，但是演示過程的本質上一樣的，都是通過維修作業的試驗方法來檢驗產品的維修性，演示過程都具有相同的基本技術特征。如果說計算機演示是維修性計算機輔助試驗，則虛擬演示可以稱為維修性虛擬試驗。

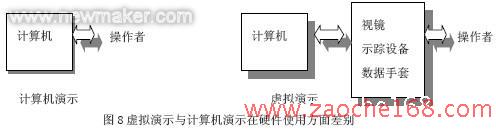

虛擬演示是用虛擬設備和技術進行維修性演示的一種過程和技術，虛擬演示與計算機演示有很大的區別。一是在硬件使用方面(如圖8所示)，計算機演示不需要計算機以外的其他復雜設備，而虛擬演示依賴計算機以外的其他虛擬設備和技術。二是虛擬演示在技術上具有鮮明的投入（Immersion）和交互(Interactivity)的特點，因?yàn)橥度胄院徒换バ允翘摂M仿真賴以生存的二個關鍵因素[13-16]。這種要求使得虛擬演示與計算機演示過程的構成具有明顯的差別，虛擬演示的操作者直接參與維修作業，而計算機演示的操作者不能直接參與維修作業；前者是人在環維修仿真，而后者不是。雖然后者在操作過程中程序員與計算機也有交互作用，但是這種交互是程序員與系統程序和控制程序之間的交互作用，程序員不能直接參加維修(如圖9所示)。

3 維修性計算機演示在汽車全數字設計和開發技術的作用和意義

傳統的演示在隔墻式的設計過程里僅僅是在產品定型或基本定型階段檢驗裝備是否滿足維修性要求的一個技術階段和工作過程。為了彌補人類認識能力的差距，利用實際模型和樣機來幫助設計人員理解所設計裝備的空間形狀和幾何信息、通過維修試驗評價維修性設計結果，這使得傳統演示的應用有很大的局限性。計算機演示借助的不是產品的硬件資源，而是產品設計的信息資源－CAD設計數據，這不僅僅改變了設計信息的提取和分析方式，而且極大地?cái)U(kuò)展了維修性演示的作用，并從根本上改變了產品的研制過程，在維修企業確定維修工作量和維修管理上都有重要和深遠的意義。

維修性計算機演示在汽車全數字設計和開發過程的作用大致可以分為下面幾個方面：

(1)協助設計人員進行汽車整體維修性設計，在設計中檢查設計方案是否滿足規定的維修性要求，及時發現和改正設計中存在的問題，提高產品維修性設計水平，減少因設計造成的損失，并且可以通過多種方案比較進行維修性優化設計。

(2)在汽車產品定型階段，對所研制產品的維修性進行演示，幫助營銷人員和使用人員了解汽車性能，為汽車營銷提供必要的信息，協助采辦人員進行決策。

(3)通過三維圖形方式使汽車設計結果可視化，為設計人員提供更多的設計信息，幫助設計人員更好地了解設計方案，便于積累經驗和提高設計水平。

(4）汽車維修性計算機演示實例和維修過程演示實例可以用于汽車維修性設計人員和汽車維修人員培訓。

(5)維修性計算機演示對實際維修性演示試驗具有計算機輔助分析作用，也可以對具體維修過程進行規劃、預測和優化設計，提高維修過程的質量和效率。

(6)演示結果可以自動生成計算機數據文件，為汽車維修企業保障分析和工作管理積累數據。

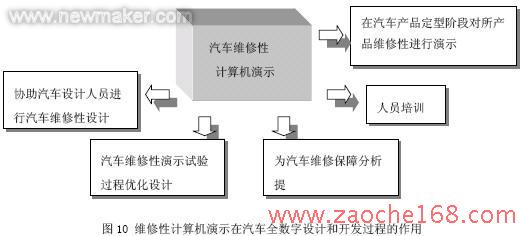

維修性計算機演示在汽車全數字設計和開發過程的作用如圖10所示。

由上面維修性計算機演示作用的分析可以看到，這項技術的發展對汽車研制和汽車營銷推薦，以及推進汽車全數字設計和開發過程、推進同時工程（Concurrent Engineering）和一體化生產(Integrated Product Development)技術的發展都具有明顯的意義。這些意義體現在下面幾個方面：

(1)在設計階段能夠進行汽車維修性的設計分析和演示，可以縮短汽車產品的開發周期，節約開發經費，提高汽車產品質量，減少汽車維修費用。

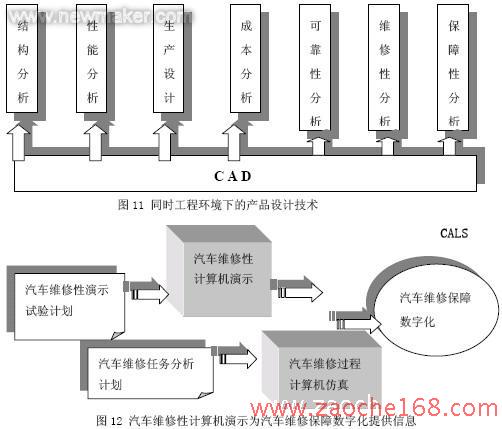

(2)汽車維修性計算機輔助分析（Car MCAE）和汽車全數字設計河開發是在同時工程環境下進行產品設計的一項重要技術（參閱圖11），圖中所示內容也表明其設計流程和兩者之間的關系也很明確。同時，汽車維修性計算機輔助分析也是汽車維修與保障系統Car CALS發展的一個重要基礎（參閱圖12）。

4 主要結論

（1）汽車產品全數字設計開發是指利用計算機軟硬件及網絡環境，實現產品開發全過程的技術，是在網絡和計算機輔助下通過產品數據模型，全面模擬產品的設計、分析、裝配、制造等過程。其中汽車維修性計算機演示是其中重要的一個部分，尤其是在汽車結構越來越復雜，機艙空間越來越緊湊的情況下。

（2）數字設計開發技術的應用可以大大提高汽車產品開發能力、縮短產品研制周期、降低開發成本，汽車維修性計算機演示技術作為汽車數字設計開發過程的一部分，可以實現在汽車設計階段對汽車維修性進行評估，促進減少汽車維修的社會負擔，并且節約社會資源。同時為企業汽車維修保障提供信息。

（3）本文展示了汽車維修性與汽車產品全數字設計開發的關系和總體構成，它們是建立在同時工程概念上的復雜技術過程。要達到最佳設計目標需要企業間的協作，才能在最短時間內組織全球范圍的設計和制造資源開發出新產品，大大提高企業的競爭能力。
