1 引言

汽車側面碰撞試驗在我國剛剛開展，清華大學汽車碰撞試驗室根據1998 年機械工業局集編的《機動車側碰乘員防護認證規定》（CMVDR295），已進行了數次汽車側面碰撞試驗，對開展汽車側面碰撞試驗和側面碰撞吸能材料進行了一些研究工作。汽車側面碰撞事故是我國發生頻次較高、造成嚴重受傷人數較多的交通事故。數據統計顯示，1998年汽車側面碰撞事故的發生率占整個交通事故的31.56％，嚴重受傷人數占30.15 ％，都超過了正面碰撞事故相應的數據。因此，提高汽車側面碰撞乘員的保護性能的研究很有必要。

2 側面碰撞試驗吸能材料研究

側面碰撞法規中的移動壁前方安置了一塊蜂窩結構的吸能材料，用來模擬兩車發生側面碰撞事故中沖擊車輛的車頭剛度情況。移動可變形壁障（MDB）的特性值（質量、形狀和剛度）是依據各國的汽車特性來模擬的，歐洲和美國法規體系中關于MDB 的規定也有很大不同。目前我國的側面碰撞法規草案是根據ECE R95 編寫的，關于吸能材料的特性也與歐洲法規一致。

汽車側面碰撞試驗中所必須的標準吸能材料為消耗性材料，目前只能通過進口獲得，價格比較昂貴，且采購周期較長。為了在我國順利開展側面碰撞研究，必須解決標準變形材料的來源問題?；谖覈?guó)的材料來源，清華大學汽車碰撞實驗室對大量的可能替代材料進行了廣泛的試驗研究，提出了通過多種材料組合成的吸能結構。通過試驗證實，所試制的吸能結構達到了法規要求，大幅度降低了成本，取得了良好的效果。

2.1 側撞試驗法規對于碰撞壁障的規定

汽車側面碰撞法規對試驗中使用的標準吸能結構有詳細的規定：碰撞材料為鋁制蜂窩狀結構，碰撞壁由六個獨立塊組成，法規中不僅規定了碰撞壁整體的吸能特性，還給出了每一塊的力－變形特性。但法規中也注明，對于滿足特性規定的其他材料，經有關機構認可后，亦可以在側撞法規中使用。因此本文中的吸能結構的研制主要集中在對不同國產材料或規格的選取。

2.2 替代材料試驗及結果分析

在研究過程中對包括泡沫塑料、泡沫鋁、多種規格的芳倫紙蜂窩、鋁蜂窩，以及紙制蜂窩材料等多種材料進行了靜態壓縮試驗，考察其力－變形特性，確定能用于汽車側面碰撞試驗的材料及組合。

法規中要求的材料特性大致表現為三個階段：壓力線性增加達到抗壓極限－壓力下降至較穩定的抗壓強度－變形完畢壓力開始增加。

通過試驗發現，芳倫紙材料膠粘表現出明顯的不均勻性，導致其在變形過程中壓力不斷升高。圖1 為芳倫紙蜂窩的特性曲線，這種材料結構的不均勻性將會使試驗結果的不確定性增加，難以作為標準碰撞吸能結構的選用材料。理想的泡沫鋁具有良好的碰撞響應特性，但由于目前泡沫鋁生產工藝水平所限，其發泡工藝和發泡的尺寸很難控制，試驗中選用的泡沫鋁由于工藝的不均勻性表現為靜態壓縮特性的穩定階段壓力不斷升高。盡管泡沫塑料對其工藝性有一定的保證，但靜壓特性在整個壓縮階段同樣表現為壓力－變形特性曲線不斷升高，并且上升幅度很大，難以實現法規要求的壓縮響應特性。

圖1 芳倫紙蜂窩特性曲線 圖2 鋁蜂窩靜壓特性

通過試驗篩選，紙制蜂窩和鋁蜂窩材料的靜態壓縮特性比較理想，如圖2 所示。在穩定的褶皺屈曲階段，靜態壓縮載荷變形曲線表現出良好的特性，可以作為標準吸能材料結構的備選材料。國際上通用的標準吸能結構也都是利用鋁蜂窩材料，國內鋁蜂窩的用途還主要集中在剛度加強，其規格型號不多，為組成符合法規的標準吸能結構增加了難度。

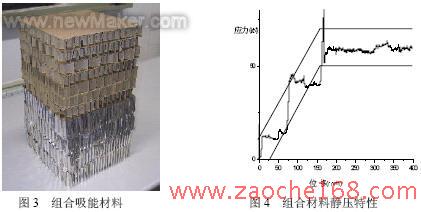

通過對可能采用的材料的大量試驗，選定了組成側撞用吸能結構的材料，根據法規的載荷特性要求提出了組合方案，并用不同的材料組成了所需的結構。以第二塊吸能結構為例，圖3 所示為由不同規格的紙制蜂窩和鋁蜂窩組成的吸能材料，圖4 是該側撞吸能結構的靜壓試驗結果和法規要求特性的對比。可以看出該吸能快的靜態壓縮載荷變形曲線表現出良好的力學特性，可以作為標準吸能材料結構的備選材料。而且新材料的成本相對于進口材料的價格較低，降低了試驗成本，為側撞標準吸能材料的國產化奠定了基礎。

3 汽車側面碰撞試驗方法研究

3.1 側面碰撞運動學分析及試驗場地布置

國內汽車正面碰撞開展的比較早，一些汽車碰撞試驗場地是以正面碰撞試驗而規劃的。隨著汽車安全法規的不斷完善，有關汽車側面碰撞試驗的研究也得到了發展。清華大學汽車碰撞試驗室根據1998 年機械工業局集編的《機動車側碰乘員防護認證規定》（CMVDR 295），對側面碰撞研究做了大量的工作，硬件和軟件設施都具備了側面碰撞試驗的要求。

本次側面碰撞試驗是在正面碰撞試驗臺基礎之上進行的，在原有場地上依據側面碰撞法規進行做了些規劃，圖5 是試驗室場地布置簡圖。在試驗過程中，導向裝置用緩沖器進行制動后與移動壁分離，使移動壁以（50 ± 1） km/h 的速度撞擊被測車輛，且與被測車輛不能發生二次碰撞。在試驗中被測車輛位置應適當，以避免導向裝置影響碰撞過程。

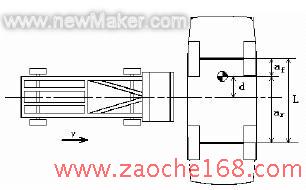

在試驗之前先對汽車側面碰撞過程進行了動力學分析，討論其是否滿足試驗室場地條件，以便配合場地中燈光和攝像設備的布置。圖6 是簡化的側撞動力學模型，移動壁以一定速度撞擊被測車，移動壁的動能最后轉化為三部分的能量：移動壁頭部吸能材料和被測車輛車門變形吸能，以及摩擦力的能量損耗。

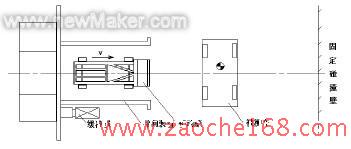

圖5 試驗室場地布置簡圖

圖6 側面碰撞動力學模型

為研究方便，假設移動壁與被測車發生完全非彈性碰撞，對此模型進行簡單運動學分析，可以估算出被測車輛在碰撞后的位移。設移動壁質量為m1，碰撞時刻速度V1，可知系統總動能為。

移動壁吸能材料特性曲線如圖7 所示。

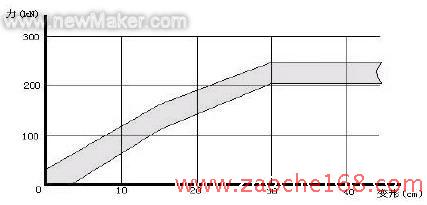

圖7 吸能材料特性曲線

根據法規中關于碰撞過程中吸能材料的變形限度，設其壓縮量為350mm，簡化積分后得到其吸收的能量E吸。

其余能量作為整個平面運動剛體系的總動能

另外，法規中要求移動可變形壁障與被測車不發生二次碰撞。根據對側面碰撞分析研究，在碰撞發生后200ms 時對移動壁進行制動，此時碰撞變形過程結束。

由實驗測得的輪胎與地面滑動摩擦系數μ，移動壁阻力f ，計算得到碰撞后200ms 移動壁和被測車的滑行距離S1。

移動壁被制動后，被測車在地面滑動阻力作用下停止，滑動距離為

則碰撞過程中被測車總移動距離為S＝S1+S2。分析中未考慮車門變形時對能量的損耗以及被測車轉動的動能，故計算結果偏大，被測車實際滑行距離應不大于3.2m。

上述計算得到的是車輛質心的運動情況，碰撞過程中被測車將發生轉動，車身轉動也應在場地規劃中進行考慮。被測車所受的平均力矩

其中，F 是移動壁對被測車的平均作用力，由應力－變形曲線可求出。Ff、Fr分別為前、后輪與地面的滑動摩擦力，其中

被測車轉動角度為θ，Ic 是被測車的轉動慣量。對微分方程求解，可估算出被測車碰撞后的轉動角度θ= 28°。

3.2 ES-2 型側撞假人的標定

碰撞用試驗假人在最初投入使用以及使用過一段時間以后，為了驗證其仿生擬真性能，必須對假人進行標定。由于ES-2 型假人作為新的國際統一性側撞假人，論文中對ES-2 假人標定方法進行了研究設計。ECE R95 中以EUROSID-1 型假人為例，對于在側面碰撞試驗中的假人進行了規范，并對假人標定方法進行了詳細的規定。需要進行標定的部位有頭部、頸部、肩部、腰椎、腹部、肋骨和骨盆。如圖8 所示。

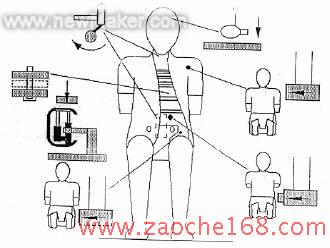

圖8 假人標定示意圖

我們對試驗室原有的Hybrid III 型假人標定試驗臺進行了改進，使之能夠進行側撞假人各部位的標定。原有的胸部標定試驗臺增加了對肩部、腹部和骨盆的標定功能，頸椎試驗臺改進后也可用于對腰椎的標定。

此外，還設計制造了肋骨標定試驗臺，對側撞假人的肋骨進行了標定，圖9 是肋骨標定試驗中的照片。在側面碰撞法規試驗中，假人的傷害指標是影響試驗結果的主要因素。因此，側撞假人的使用是側面碰撞試驗的關鍵環節，側撞假人的維護和標定工作必不可少。

圖9 標定肋骨時的效果圖

3.3 試驗電測量結果討論及圖像運動分析

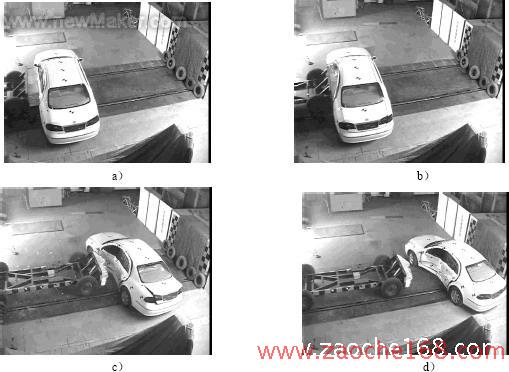

經過了充分的理論分析與試驗準備，依據側面碰撞法規進行了側面碰撞的試驗。圖10 為試驗中移動壁和被測車的運動情況。其中，圖10a）為碰撞起始時刻，圖10b）為吸能材料變形結束，兩車開始一起運動，圖10c）所示為移動壁開始制動，圖10d）所示為被測車停止運動的狀態。

圖10 移動壁和被測車運動情況

圖11 是車載數據采集系統采集到的假人頭部加速度信號及合成，結合圖像運動分析可以看出，頭部加速度峰值出現在碰撞后53ms，是由假人頭部后側面與B 立柱撞擊產生的。本次試驗假人頭部HIC 值計算結果為700左右，其他部位傷害指標也都滿足側撞法規要求。

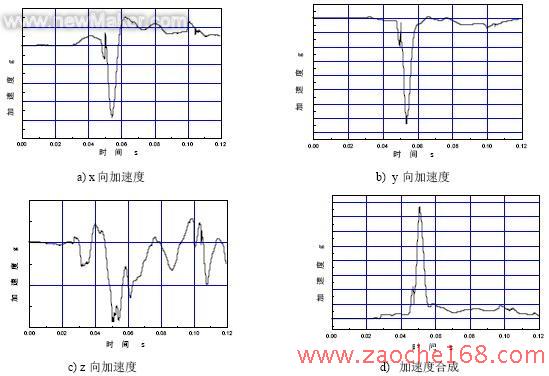

圖11 假人頭部三向加速度及合成

圖12a）和b）所示為假人肋骨變形及其粘性指數(VC)，圖12c）和d）分別為假人腹部力合成和骨盆力。其中比較值得注意的是假人肋骨的變形和粘性指數。由于本次側撞試驗中使用的是ES-2型側撞假人，對比同樣車型中EUROSID-1 假人肋骨數據發現，ES-2 假人在試驗中所發生的肋骨傾斜特性會稍有不同，表現為肋骨變形特性會稍圓，沒有表現出EUROSID-1 假人的肋骨峰值平緩特性。反映到粘性指數上，有可能出現兩個峰值，如圖8 中的上側肋骨粘性指數所示。世界范圍內關于ES-2 和EUROSID-1 在整車試驗中參數的研究也在繼續開展中，特別被關注的就是肋骨的變形和粘性指數的比較，更進一步的分析還有待于更多試驗數據的積累。

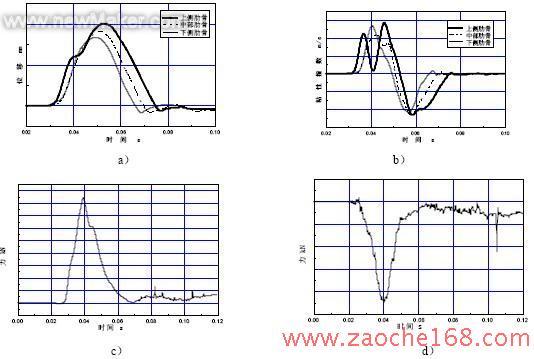

圖12 假人各部位響應曲線

通過圖像分析系統對試驗過程進行運動分析，可以完成對序列圖像中多個特定目標坐標信息的自動標識和跟蹤，形成所有目標的時間序列坐標庫。這樣不僅可以方便的以點來表示目標，自動記錄其坐標值，還可以方便的綜合利用點、線、平面和橢圓來概括抽象出運動目標及其環境的位移，自動記錄其位移關系形成時間序列，這樣就可以對運動目標及其環境進行相對運動的分析。圖13 所示為碰撞開始后50ms 的被測車。跟蹤假人頭部的標志橢圓可以看出在碰撞發生后50ms 左右，假人頭部撞擊到變形內陷的B 柱。圖14 是跟蹤車身標志點獲得的車速和加速度信息。圖14a）、14b）分別是移動壁的位移和速度曲線，圖14c）、14d）分別是被測車的位移和速度曲線。

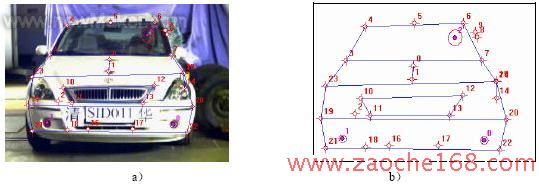

圖13 碰撞過程圖像運動分析(t=50ms 時刻)

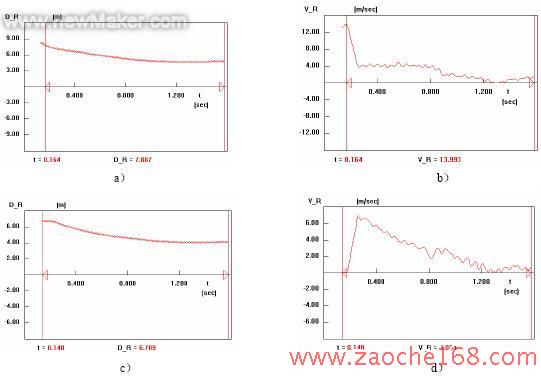

圖14 圖像運動分析獲得的位移和速度曲線

根據圖像分析和實際測量的結果來看，移動壁和被測車的運動方式不是理想化的完全非彈性碰撞，這一點可以從移動壁和被測車速度變化中得到。如圖14 所示，碰撞結束后移動壁和被測車以不同的速度運動，說明此時移動壁已經和被測車輛分離，而被測車在地面摩擦力作用下作勻減速運動。通過圖像運動分析，我們獲得了移動壁和被測車更確切的運動信息。圖像運動分析也提供了電測量數據無法采集的信息，是電測量數據的有力補充，有助于我們更詳細的了解整個碰撞過程并開展研究。

4 總結

本文根據CMVDR 295 的規定，對汽車側面碰撞進行了一系列研究工作。以某某國產轎車的汽車側面碰撞試驗為背景，通過電測量，圖像運動分析系統對碰撞試驗結果進行了分析研究。這些技術手段不僅提供了汽車碰撞檢測結果，也為今后進一步的研究，如側面碰撞模擬計算的開展奠定了基礎。同時，試驗室根據法規中對汽車側面碰撞試驗中使用的吸能結構的規定，對鋁蜂窩材料和多種吸能材料的力學特性進行了大量試驗研究，提出了多種材料組合結構的替代方案。
