1 前言

汽車產業發展非?？?，在短短一百年內，迅速發展為全球第一大產業，現代汽車已成為世界各國國民經濟和社會生活中不可缺少的一種交通、運輸工具。一百多年前，德國人發明了汽車，但是并沒有想到它會給世界帶來如此巨大的影響。汽車產業的規模和其產品的質量也成為衡量一個國家技術水平的重要標志之一。現代的汽車產業已經走向國際化軌道，跨國設計、跨國制造、跨國銷售成為汽車產業發展的主流，對出口汽車由于各國道路交通法規的不同，因此在汽車設計時，需要考慮適應不同國家道路交通法規，采用左駕 駛或右駕駛的情況。

2 左舵化設計的提出及設計理念

汽車的產業化、信息化、國際化的迅猛發展，使得汽車領域時有引進車型國產化的情形，又由于不同國家的道路交通法規規定的左側通行與我國的右側通行不同，左側通行的駕駛員在車的右側稱為右駕駛（亦稱右舵車），反之，右側通行的駕駛員在車的左側稱為左駕駛（亦稱左舵車）。為此對有些引進車型需進行 右舵改左舵的設計，即左舵化設計。

所謂左舵化設計并非簡單的左右對稱，而是在滿足左側駕駛前提下，重新進行整體布置，作為整車支撐的車身鈑金件也需相應更改，同時還要求滿足碰撞法規要求?？紤]到汽車設計的技術經濟性（即技術先進性、工藝性、繼承性）、生產成本和零部件通用化，作為改造車型為減少成本，對原車作了盡量小的改動，這就是左舵化設計理念。

3 左舵化車身設計的要點

左舵化設計中應繼承原車的最大優點，如現在很多高檔車在車體的多處采用不等厚鋼板（即用厚度不同的鋼板用滾壓薄邊焊接方式焊成一體）來提高整車的安全性和剛性，充分提高材料利用率，并降低整車重量。對車身而言，左舵化設計的關鍵部位是前機艙部分的設計。前機艙是發動機、水箱、散熱器、制動器、離合器、主線束、空調進出水管及進風口、洗滌機構等等的主要支承部位，是整個車身的重要組成部分之一，也是全車改動設計任務量及難度最大的部分，它對于提高整車的動力經濟性、安全性、改善冷卻通風、改善和減少噪聲有著至關重要的影響。車身側圍(SIDE PANEL ASSY)、地板(FLOOR PANEL ASSY)、車架(SIDE MEMBER ASSY)、頂蓋(ROOF PANEL ASSY)也由于系統件的總布置的更改作相應改動。

3 .1 前機艙的結構設計

為提高整車結構上的碰撞安全性，我們根據《CMVDR 294 關于正面碰撞乘員保護的設計規則》中要求，必須對駕駛員前部的車身結構作加強，目前多采用具有獨立前機艙結構。在前部多采用大型的前端橫梁和前大燈支架來提高碰撞安全性。前減支座分別焊裝在側立板與通風罩外板上，通過提高懸架與支撐部位的剛性來提高操縱穩定性和降低噪省。并在前機艙上多處涂敷一層阻尼減振吸音材料，以吸收發動機產生的一部分噪聲，同時增強隔板隔熱效果。在下隔板部分，采用下隔板與消音板焊接結構，必要時可在下隔板總 成中加有復合隔音材料——消音墊，充分滿足隔音、隔熱要求。

前機艙的結構設計，充分考慮了將正碰時產生的沖擊能力迅速吸收，采用合理的吸能結構，如采用高強度鋼板和不等厚鋼板。前機艙一般由前縱梁總成、前橫梁、墻板總成、側支承總成、下隔板總成等鈑金件焊接組成。前橫梁的主要功用是水箱、散熱器的支承，前縱梁的主要功用是發動機等的支承，墻板及側支承 總成的主要功用是前減震器的支承，下隔板是離合器總成、制動總成、空調系統、儀表板系統的支承。

前機艙部分是左舵化車身設計中改動最大的部件，而下隔板總成(DASH PANEL ASSY)是左舵化車身設計的重中之重。因?yàn)樵摻Y(jié)構是分隔發動機艙和駕駛室及乘員室的主要屏障，整車主要的系統件如制動器、離合器、主線束、空調進出水管及進風口、洗滌機構等都安裝在下隔板總成上。在作右改左設計時，因駕駛員布置在左側，要求制動鼓、空調進出水管、空調進風口等也相應布置在左側；如果原車是無級變速，而國產化后采用了手動變速，那么應將增加的離合器也安裝在下隔板上；前洗滌機構因?yàn)轳{駛員視野的要求做了左右對稱布置；線束布置也作了相應的更改，主線束安裝在下隔板上。上述一切布置的改動都要求下隔板總成在結構上重新設計以滿足系統件裝配及工作要求。圖1、圖2 分別為右改左前后的下隔板總成的對比?，F(xiàn)代的汽車設計中，下隔板總成的結構設計多是在工作站利用IGES 或CATIA 等軟件完成，建立總成中各零部件的數學模型，隨著方案的逐步確立，經過反復迭代，不斷優化結構，各零部件的結構即適應系統件安裝又滿足沖壓工藝要求，每一個加強筋的設計都適應了結構及性能需求。

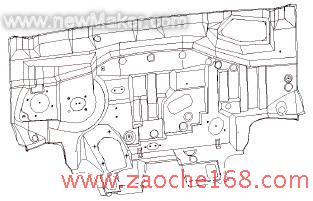

圖1 右舵化設計的下隔板總成

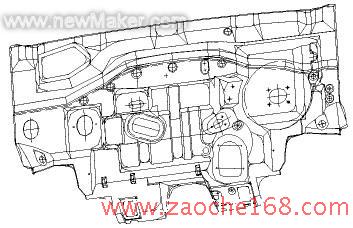

圖2 左舵化設計的下隔板總成

3 .2 側圍的結構設計

現代高檔車的側圍外板多采用高強度鋼板、高強度鍍鋅鋼板或不等厚鋼板，不等厚鋼板的加盟大大提高了側圍的防碰撞能力。在結構上多處采用雙盒形的高強度結構，以滿足側碰及后碰要求。由于駕駛員布置在左側，要求左側的車體強度要高，既能防止側碰對駕駛員的傷害又要保證在45°正碰時駕駛員有足夠生存空間，因此在左舵化設計中應將前門框作加強，通常大的貫通的加強件可在此發揮極好的效力。例如將A 立柱加強件貫穿整個前門檻，同時還可另增加一個延伸至頂蓋前橫梁后部，保證A 立柱具有足夠剛性；B 立柱可采用不等厚鋼板，上厚下薄。這種材料的選擇既保證B 立柱結構的剛性，又充分提高材料利用率，同時降低重量，滿足整車輕量化設計。圖3、圖4 分別為右改左前后的側圍總成（駕駛員門框部分）的對比。

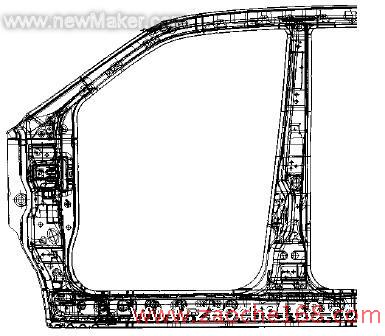

圖3 右舵化設計的駕駛員門框處的側圍總成

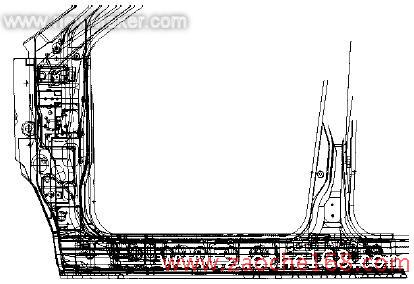

圖4 左舵化設計的駕駛員門框處的側圍總成

3.3 地板的結構設計

對發動機有單獨的前機艙的車體結構，底盤、電器功能件的布置幾乎都在前隔板上，前地板只布置鋼索通過孔，浸漆孔等。采用中央通道結構的前地板大大增加了其剛性，如果在中央通道下部加一個貫穿前后的加強件，則會更增加前地板結構在正碰和側碰時車體的剛性。不平整的地板可采用在通道兩側布置填充塊的方式，使整個地板上表面平整，滿足乘坐舒適性。圖5、圖6 分別為右改左前后的前地板總成的對比。

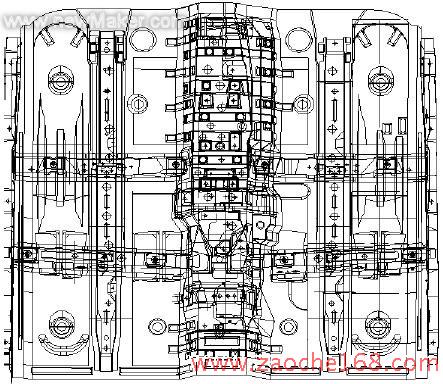

圖5 右舵化設計的前地板總成

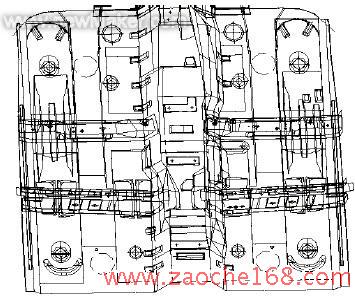

圖6 左舵化設計的前地板總成

一般國外的應急輪胎要比標準輪胎外形尺寸小，而我們國內的備胎則與標準輪胎一樣，為此在引進車型后，還應將此方面考慮周全，通常而必要的做法是加大的備胎盆適應了標準輪胎的安裝，因此后地板結構也要作相應改動。尾門檻多采用高強度的盒型結構，使后地板及尾門檻結構更有利于達到追尾的碰撞要求。由此使得整個地板結構更適合強度方面及碰撞法規要求。圖7、圖8 分別為右改左前后的后地板總成的對比。

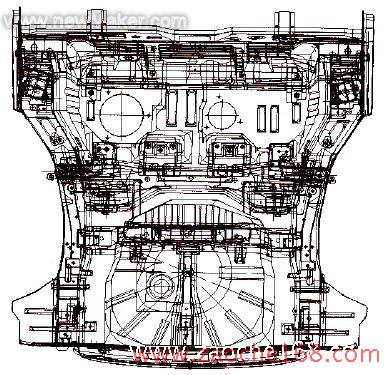

圖7 右舵化設計的后地板總成

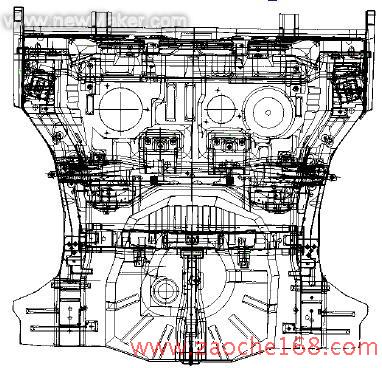

圖8 左舵化設計的后地板總成

3.4 車門的結構設計

車門是一個車的很重要的總成之一。但左舵化車身設計中車門的改動相對較小，對有中控門鎖結構的車身，主要的改動緣于中控門鎖及線束排布的改動。這里只簡單介紹一下車門的優化結構。分體式車門是目前高檔次車常采用的車門結構形式，該結構在受力部位采用稍厚板料，在其余部位采用通常料厚，這種布置既增強車體抵抗碰撞的能力又達到了減輕車體重量的目的。滾壓式的窗框，體積小，視野好，但焊接工藝要求較高，在高檔車中的使用率也較高。在車門多處板件之間加注結構密封膠，既起到增加剛性和強度的作用又可防振降噪。前門的防撞杠一般為一根或兩根，防撞杠的增加可以增強抵抗前方、橫向碰撞能力。絕大多數的微車都采用先進的中控門鎖，即駕駛員門處的門鎖的鎖上后，所有車門同時鎖緊。將鎖芯暗藏于扣手中使提扭與內扣手成為一體，這種結構別致新穎，外觀整體美觀。門鉸鏈多采用合頁式鉸鏈。為了減少模具投入，降低成本，提高零件的通用性，在前后門的左右側僅用兩種鉸鏈。

3.5 其他成品的結構設計

因下隔板在左舵化設計時作了非常大的改動，下隔板隔熱墊需作重新設計，在系統件安裝位置開出通過孔；前風擋玻璃可為A 類夾層玻璃、區域鋼化玻璃，目前高檔車也有采用防止紫外線A 類夾層玻璃；前排安全帶的織帶上固定點采用滑道式結構，使上固定點的高度可根據乘員的需要調節，預鎖緊式結構的卷收器更加滿足乘員在二次碰撞時免受傷害的要求。與鎖緊式安全帶相比，預鎖緊式安全帶更加提高了二次碰撞的被動安全性。

4 結論

車身結構數模設計完成后，我們可以利用NASTRAN（強度分析）軟件對改動后的車體結構作正碰強度分析，如有不滿足法規之處需作合理改進，直到結果滿足《CMVDR 294》正碰法規要求。對引進車型進行改型設計是一個非常繁雜的過程，但成功的設計可使我們積累大量的實踐經驗，掌握許多先進技術和設計方法。自行設計與交給國外廠家設計相比可為公司節約大量資金，極大降低了開發成本 ，使產品投入市場后更具競爭力。

（轉載）
