這種解決方案以運動邏輯集成為核心，提供了非常豐富的功能，而且這些功能已經針對印刷設備的應用進行了優化設計。系統可同步用于各種滾筒和輥子的伺服驅動器。驅動器從100 W的小型Rexroth IndraDrive Cs直至132 kW的產品，種類非常豐富。為了減少部件數量并提高傳動系的剛性，越來越多的機器制造商都已開始采用直接傳動技術。在前緣送紙的應用中，直線電機是很好的選擇。不過，目前主要的應用還是在旋轉力矩電機。力士樂早在90年代中期就開始為瓦楞紙印刷機的圓膜切提供這方面的技術。這種技術不但提高了沖裁質量，而且顯著降低了傳動鏈中的磨損。

　　該系統解決方案的模塊化設計和可升級組件可滿足瓦楞紙印刷機制造商的特殊需求，這些制造商的產品包括上墨與涂布機、干燥機以及其他加工設備。

用于單獨驅動進料機的伺服驅動器具有極高的動態性能

　　為了達到每分鐘400張瓦楞紙的供應速度，必須采用高精度的自動化解決方案。進料機必須以最高300 m/min的速度將底板裝入印刷機并確保套準。加速度和減速度必須達到10 g量級，而只有采用智能伺服驅動器和實時控制裝置的直接傳動技術才具有這種等級的動態性能。雖然加速度極高，但仍然要求紙板表面在進料過程中不得損壞。

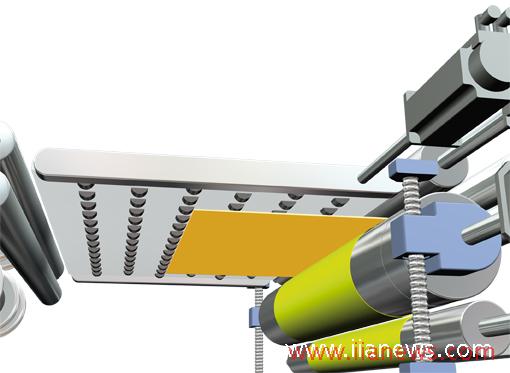

　　系統解決方案中提供的電子凸輪功能可用于實現各種位置曲線。用戶只需根據特定的瓦楞紙印刷機設置各種參數即可，這些參數支持連續設置各種速度和行程。基本原理如下：連接高度動態伺服驅動器的單獨驅動張力輥用于驅動紙板，使其保持與機器速度同步，同時在送入第一個印刷單元時確保套準。一旦紙板的后緣通過張力輥，驅動器以最大轉矩制動滾輪。這是確保進料機中旋轉張力輥不損壞下一張紙板的唯一方法。生產商可使用各種機械或者電氣控制的起吊設備輔助進料。

印刷單元自動化

　　壓印滾筒、共用壓印滾筒、網紋傳墨輥、網紋傳墨輥交換器、動態網紋傳墨輥連接及印刷單元高度調節等裝置需要配置多達8根軸。根據實際工作重量，可能需要使用液壓驅動器。IndraMotion for Printing解決方案提供了大量預定義功能，可幫助用戶在印刷過程中實施干預和進行修正。套準控制功能可修正紙板定位誤差。探邊或者色標傳感器可檢測產品的實際位置。此后驅動和控制系統將實際位置與標稱位置進行比較，然后執行自動高速修正。

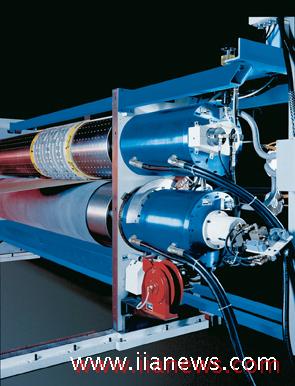

　　IndraMotion for Printing還可執行印刷長度修正，以補償柔性版的印刷長度偏差。如果印刷長度過長，控制器可加速壓印滾筒；反之則減速壓印滾筒。該自動化解決方案可執行動態長度偏差補償。為了減少與著墨（網紋傳墨）輥之間的摩擦并降低磨損，系統可調節墨輥，使其與壓印滾筒同步。高度動態的單獨驅動器可對間隙中的位置誤差進行補償。在大型、重型滾筒中，配置轉矩馬達的直接傳動子系統可提供必要的加速度和制動轉矩。高剛性為良好的印刷質量提供了保障。

傳動與控制：液壓和電氣驅動器互為補充

（轉載）
