1 前言

由于SGH65后橋是曙光車橋眾多產品中，比較成熟的一款車橋，它廣泛適用于乘用，商務，多功能型車，本文即是通過ANSYS有限元軟件對該橋結構進行的有限元計算與分析，為設計人員改進優化此結構提供建議和參考。

2 有限元計算與分析

2.1有限元模型的建立

我們根據設計者向我們提供的SGH65后橋的數模，在對計算精度影響不大的前提下，為提高計算速度，對模型做適當?shù)暮喕?。簡化后的有主減殼的有限元模型共有224210個節點，101377個單元，無主減殼的有限元模型共有225395個節點，99582個單元。

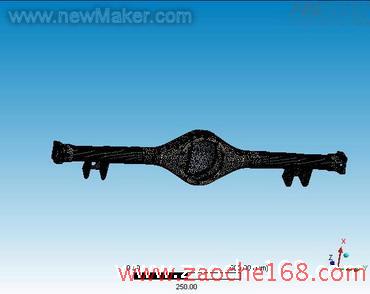

圖1 沒有主減殼的有限元模型

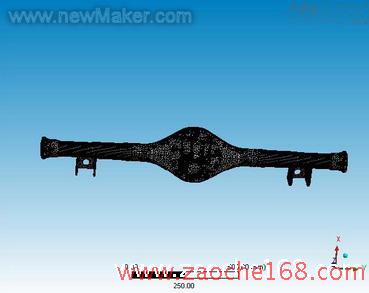

圖2 有主減殼的有限元模型

2.2 約束與載荷

2.2.1 約束的施加

為了模擬橋在真實工況下的狀態，我們在施加約束時只在橋兩端面施加約束。

2.2.2 載荷的施加

在有無主減殼的兩種狀態下，載荷的施加均分為兩種：

與橋殼軸管中心線垂直的方向施加8330N的力；

在滿載的狀態下在與橋殼軸管中心線垂直的方向施加20825N的力。

2.3 計算工況分類

本文主要采用模擬試驗的方法確定如下幾種計算工況進行對比計算分析。

表一：計算工況對比描述

2.4 計算結果分析

2.4.1靜力結果分析比較

表二： 最大應力值（MP）比較

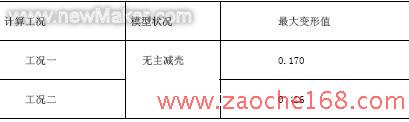

表三： 最大變形值比較

我們通過以上諸表和圖形對靜力狀態下的四種工況有了很直觀的了解，現在我們對工況五～工況八的疲勞做一下分析比較，由于沒有獲得材料本身的疲勞壽命曲線，本次計算只是利用軟件本身所帶材料疲勞曲線進行了計算對比。

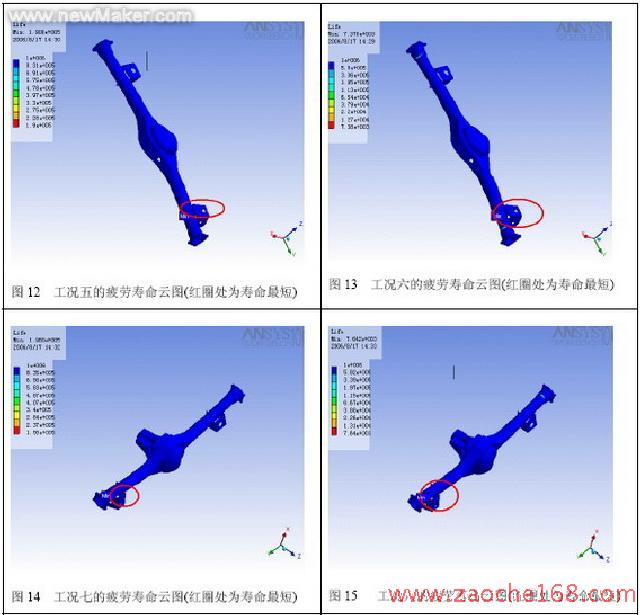

表四:疲勞壽命比較

3 結論

從強度計算結果來看，由于加載和結構上的原因，在結構局部地方存在應力集中（最大應力出現位置）問題，在制造過程中應加強工藝保證；計算結果表明有動荷系數時應力集中現象加大，最大應力值上升，同時疲勞壽命減小(本文采用的是軟件自帶材料疲勞曲線，結果只做參考)；有主減殼時由于整體和局部剛度增大，相應的總體變形減小，但局部應力集中有所加大，表現為最大應力值加大。

總體來說，該橋本身設計結構還是合理的，只是在制造過程中應盡量減少焊接缺陷導致局部應力集中。
