過去，我國在半掛車車軸部件的國產化方面，往往只注意到產品自身的幾何形狀、尺寸公差等，缺乏產品理念、運行實況、加工環境、材質狀態等方面集成的考慮方式，造成了一些國產化試制過程的失誤。半掛車車軸是車體上較復雜的關鍵件，必須滿足多方面的性能要求，遵循一些法規和公認的標準要求。以某企業半掛車配件有限公司車軸系列產品而言，目前該企業在高速發展的過程中，產品市場訂單很多，不同用戶對產品的需求不同，型號、規格多種多樣，產品研發能力跟不上。在產品開發工作中，由于缺乏先進技術手段的應用，導致圖紙?jiān)O(shè)計工作量大、重復勞動多、研發周期長，設計主要依靠設計人員的經驗，缺乏科學的分析計算和優化，設計錯誤經常導致制造過程中圖紙修改，造成廢品、返工等不必要的損失。我國在此領域的研究與開發水平與有關發達國家相比尚有很大差距，急需在半掛車配套關鍵零部件(如車袖、支承、懸架、牽引座和牽引銷等)設計制造方面開展科學研究和技術開發工作，提升我國在半掛車配件設計與制造方面的技術水平。

就目前來說，該企業車軸系列的設計方法依然停留在人工計算上，因此導致設計的精度和效率大為降低。車軸設計是一個經驗性很強的行業，設計人員在長期工作中積累的經驗與知識對車軸設計過程起著十分重要的影響。盡管CAX技術應用越來越廣泛，但目前CAX技術大部分還停留在計算機輔助層次，難以勝任對產品開發的CAX技術提升到智能設計層次，實現這一飛躍可以通過人工智能和工程領域知識，構建自動設計( Knowledge Based Engineering，KBE) 系統來達到。本文通過對計算機輔助車軸設計軟件的開發，將參數變型設計技術融于自動設計建模過程中，基于該模型建立了一種自動裝配系統框架。在描述和分析該框架的基礎上，給出了一個原型系統，并敘述了其實施過程。

1 參數化變型設計基本原理

變型設計是在不破壞原設計的基本原理和基本結構特征的基礎上，選取相似實例，對此相似實例進行修改和完善。當進行變型設計時，首先將用戶要求或設計任務分解，得到產品的基本功能原理和基本性能參數。依照-定的算法，把這些基本性能參數與事物特性表中的參數相匹配，從實例庫中搜索出最相似的實例。提取此相似實例，參照優化計算的結果，在此基礎上按照用戶的要求進行實例的修改。

在修改的過程中，可能是簡單的零部件局部的尺寸修改，而結構完全一樣，這屬于產品規格的變化，可以通過參數化的零件模型來實現也有可能是產品型號的改變，這時候產品始結構發生了局部的變化，同時尺寸也有可能發生變化，這就要通過零件實側的穩互組合來實現。當改變某個零件的結構形式或幾何尺寸時，由于零件與零件之間不但有尺寸聯接關系，而且都存在隱性的裝配約束關系(包括位置關系，聯接關系，運動關系等)，所以整個裝配體也隨零部件的變化發生指應的變化，而此時裝配模型并沒有被破壞。

在變型過程中，首先要兼顧裝配模型的基本裝配關系和裝配約束，同時對修改后的裝配體進行裝配性能的分析，基于提醒規則和知識進行推理，對裝配性能做出判斷和決策。必要時進行人機交互，通過裝配模型的自學習功能使規則和知識不斷完善，最后得到變型結果。在進行裝配性能分析時，可能產生一些新的規則和知識，應將這些新規則存入裝配規則庫和知識庫中，由于變型過程中也有可能產生一些新約裝配關系秘裝配約束，所以裝配模罵道會不斷更新，下次變型時參照的將是新的裝配模型。變型結果也應該以新的實例符入實例庫。

半掛車車軸參數化變型設計系統是專門針對半掛車車軸而開發的一種實現裝配圖參數化變型設計的軟件。軟件通過語言編程來建立半掛車車軸零件之間的裝配約束，企業只需要根據客戶需要輸入必要的參數，就可以通過該軟件驅動圖形，最終變型后裝配圖輸出到CAD界面，通過打印設備即可出工程圖指導工作實際。當然，在軟件開發之前，要對其進行成本效益、市場需求、生產規模和費用估計，以及可行性分析。變型過程中依據的整個產品模型也是一個動態的模型。半掛車車軸參數化變型設計軟件建摸過程，如圖l所示。

2 車軸參數化變型自動設計系統設計與實現

2.1 設計系統研制過程

在車軸參數化變型設計軟件的研制過程中，首先主要了解和分析用戶的問題，以及經濟、技術和時間等方面的可行性。然后將用戶的需求規范化、形式化，編寫成需求說明書及初步的系統用戶手冊，

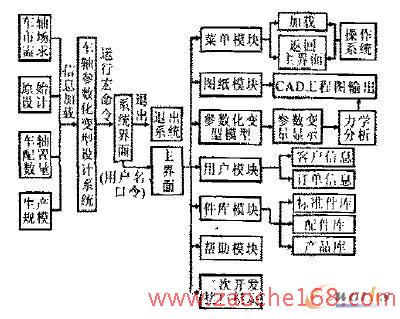

圖1 系統工作流程圖

提交評審將軟件需求設計為軟件過程描述，即設計人員將確定的各項需求轉化成一個相應的體系結構。結構的每一組成部分都是意義明確的模塊，每個模塊都與某些需求將對應。編輯代碼，就是把過理描述編輯成機器可執行的代碼。測試目的是發現錯誤，進行改正。維護主要包括故障的排斥以及為適應使用環境的變化和用戶對軟件提出新的要求所作的更改。考慮用戶使用本系統的便捷與高效，本次開發過程中，經過多次調試與修改，最終采用圖2的系統功能摸塊。

2.2 半掛車車軸力學模型

工程上常用的塑性材料，除低碳鋼外，還有中碳鋼、某些高碳鋼和合金鋼、鋁合金、青銅、黃鋼等。其中有些材抖，如16Mn鋼，和低碳鋼一樣，有明顯的彈性階段、屈服階段、強化階段和局部變形階段。有些材料，如1黃銅H62，沒有屈服階段，但其他三個階段很明顯。還有些材料，如高碳鋼Y10A，沒有屈服階段和局部變形階段，只有彈性階段和強化階段，在工程實際中，常見的彎曲應力問題多為橫力彎曲，純彎曲情況很少。且和掛車車軸在工作過程中主要受到車體的壓力和剎車是摩擦片抱軸時的扭矩。 而車軸部件的薄弱點在軸頭的焊接處，此處容易在工作過程中被撕裂。因此此處的校核，是設計過程的重點同時也是難點，參數化變型設計不但要滿足結構合理同樣要滿足剛度和強度要求。因此在開發半掛車車軸參數化變型系統前，簡要考慮軸的受力強度校核。

車軸在工作的始過程中一般要受到扭曲力、各種沖擊和振動，但最主要的是車體本身以及車的載重

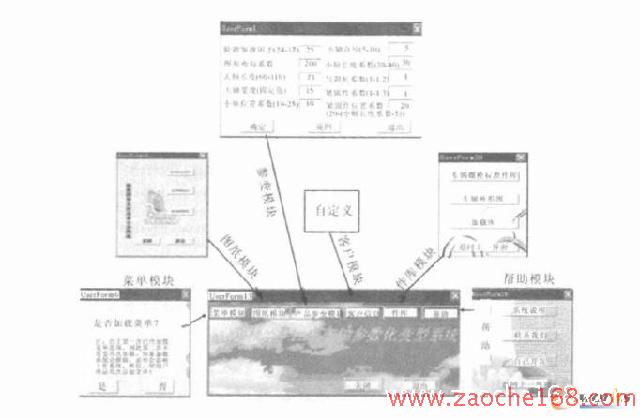

圖2 半掛車車軸參數化變型設計主要功能模塊

作用在軸上的合力。機械振動影響各種機械的工作性能，導政結構的疲勞損傷，危害機器的安全運行及產生噪聲。半掛車車軸在工作過程中會受到各種隨機的振動和沖擊。 車軸的力學分析部分適用于按許用彎曲應力法計算出軸的軸徑、軸承個數（支承點個數）等。 如需進行其它設備產品校核可對程序校核部分稍加修改并預留二次開發接口。部分代碼如下：

T = 9550000*P/n1

Ft = 2*T/ d1 //圓周力

Fr = Ft*Tan (20*3.1415926 /180)/COS

(beta) //徑向力

Fa = Ft*Tan(beta) //軸向力

Dim Mbl As Double //各點彎矩

Dim Mb2 As Double

Dim Mc As Double

Mbl= Sqr(Mhbl*Mhb1+Mvb*Mvb)

Mb2= Sqr(Mhb2*Mhb2+Mvb*Mvb)

Mc= Sqr(Mhc*Mhc+Mv*Mvc)

Form4. Text9. Text = Mbl

Form4. Text10. Text = Mb2

Form4. Text11. Text = Mc

數據庫的定義和自動調用的部分程序代碼如下：

Privat Sub Combol _Click（）

sql = "select*from jcl where 軸材料的強度極限="+ + ",

Adodcl. RecordSource=sq1

Adodcl. Refresh

With Adodcl. Recordset

If. RecordCount> 0 Then

Text11. Text =  Fields ( "對稱循環許用彎曲應力")

Text12. Text =  Fields(" 脈動錨環許用彎曲應力" )

End If

End With

End Sub

Adodcl. RecordSource = "select*from jcl"

Adodcl. Refresh

rs = "select 軸材料的強度極釀from jc1 "

Adodel. ReeordSource = rs

Adodcl. Refresh

Combol. Addltem (Trim (Adodcl. RecordsetFields( "軸材料的強度極限")

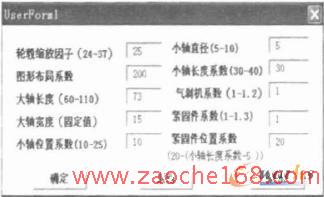

圖3 車軸參數化變型設計交互式操作

3 實例應用

基于參數化變型設計技術，以某型號車軸為研究對象，設計了一個自動設計系統?；具^(guò)程是:當用戶輸入正確的用戶名和密碼后，可進入變型設計系統進行操作。進入?yún)?shù)維護界面，可調入或輸入各種參數，也可以進行維護、修改等操作。應注意不要輸入不符合實際要求的參數，否則，無法進行變型設計(系統會提示相關信息) 。如圖3所示。當正確輸入完所有相關參數后， 點擊圖中"確定"按鈕，系統進行運算后，將進入車軸力學分析界面，如圖4 所示， 同時在程序中進行材料、優化計算， 將車軸模型實例化，就得到一個車軸實例。用戶發現車軸變型設計并不理想，可重新"返回"操作。圖5和圖6可以直觀感受到參數化變型的實際應用。 圖5是企業目前產品的一種規格，而圖6是通過本軟件參數化變型后輸出的一種新的規格尺寸的產品。

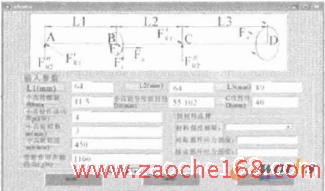

圖4 車軸力學分析

4 結論

本文通過分析基于參數化變型設計的原理和方法，結合車軸系列產品的參數化變型設計實例，詳細地闡述了其設計方法。設計結果顯示，運用

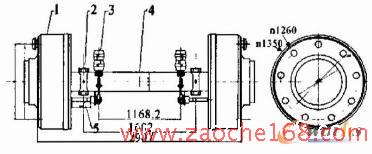

圖5 YORK車軸已有型號

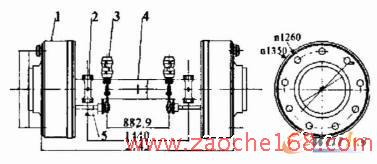

圖6 參數化變型后的新規格車軸

參數化變型設計技術，不僅能減少常規文件的大小，加快了設計與開發而且易學易懂。目前該系統巳部分交付使用和維護，運行效果很好。
