鍋爐引風機為沈陽風機廠生產的高效通風機，風機及電機的具體參數如下：
型號 Y4—73№28F 電機型號 YFQF560—8
全壓 4040 Pa額定功率 900 kW
流量 474300 m3/h 電壓 6000 V
主軸轉速 740 r/min 頻率 50 Hz
電機容量 900 kW 轉速 740 r/min
功率因數 0.83
根據現場調查和鍋爐性能試驗的報告數據表明，在蒸發量410t/h滿負荷條件下，引風量： （33.52+33.67）=67.19M3/H，引風機電機電流70A，單臺電機消耗功率約為560kW。風機富裕量很大，浪費嚴重，擬進行變頻調速改造，提高自動化水平，降低電耗。

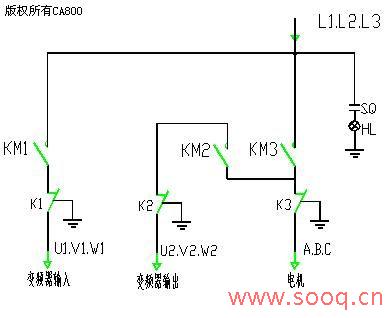

根據電機容量，我們采用HIVERT-Y06/120高壓變頻器。為了降低變頻器故障時風量突變而造成鍋爐保護動作的風險，改造時應用了自動旁路及合作伙伴的聯動控制系統，自動旁路柜的一次回路圖如下：
變頻器運行過程中發生故障退出運行時，系統將立即分斷KM1、KM2，此時聯動系統開始調節風門執行器，經過一定延時，風門調節到合適位置后，閉合KM3，將電機投入直接投入電網定速運行。
經過變頻調速改造后，變頻器長期運行在23～25Hz，輸入電流約為15A，節電效果非常顯著。
（轉載）
