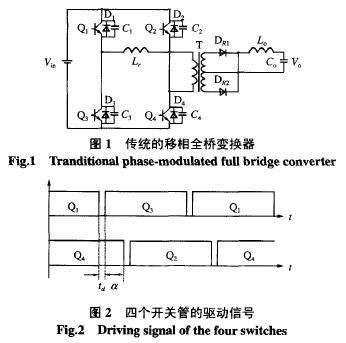

無論Q1、Q2、Q3、Q4，它的開通均在短暫的死區時間td以后發生。對于超前橋臂(Ql、Q3}}當它關斷時，在死區時間td內的續流電流不經過電源vin，形成Q1與Q2，或Q3與Q4之間的短路電流，這種電流變化不激烈，在短暫的td內，不會在副邊形成反向電壓，因此二極管Dai，D}的通斷情況不會改變。副邊將只有1只二極管導通，這時，具有大電感值的輸出濾波器電感Lo反射到原邊。若變壓器的漏感為乙;，則參與原邊諧振的電感量為，原邊電感儲能為: （Wmag為變壓器的勵磁能量），這較大的電感儲能迅速的在死區時間td內對相應并聯電容充放電，使經過ld時刻后相應的超前橋臂開關管開通時處于零電壓狀態。

 但是，對于滯后橋臂(Q2、Q4}，當它關斷時，在死區時間td內的續流電流反向經過電源vin，續流電流急劇下降。這種電流的急劇變化，在副邊形成較大的反向電壓，導致二極管DRI或Dx2中未開通的那只二極管開通，而原己開通的二極管因有一段復合時間未全關斷，在副邊形成DR，和DR:同時開通，形成通過2個二極管短路的狀態。這樣便切斷了副邊反射電感n2Lo，使參與原邊諧振的電感量劇減到只剩下1.r，電感儲能相應急劇減少，使在死區時間td內相應并聯電容充放電的過程減緩，在經過Zd時刻后，相應的滯后橋臂開關管開通時不能處于零電壓狀態，無法實現零電壓開關。

 從以上分析可以看到，滯后橋臂開關管開通時不能處于零電壓的原因在于它開通之前的續流電流要反向通過電源，使續流電流急劇下降。在副邊形成反壓，導致2個二極管同時導通，切斷了副邊反射電感之故。為了解決這個問題，在原邊，可以用2個方法:一是人為增大電感，增加電感儲能，顯然這個方法很不好;另一個辦法是另辟續流通道，使續流電流不反向通過電源，不形成電流急劇下降的局面，也就不會使副邊2個二極管處于同時導通的局面，能充分利用反射電感，只是線路會復雜一些。也可以在副邊想辦法:一用可控的開關管來代替不可控的二極管，確保副邊最多只開通1只管;二用電感來短暫承擔負壓，使原邊相應電容放電完畢之前，都確保只有1只二極管導通，以使較大的Lo電感能在原邊電容充放電過程中能反射到原邊。由于這2種方法都能保證在原邊電容充、放電時，變壓器的副邊二繞組中，總有1組的電流籍位為零(即總有1只管不導通)，因此這種電路也可稱為“變壓器副邊電流箱位DC/DC全橋變換器”。

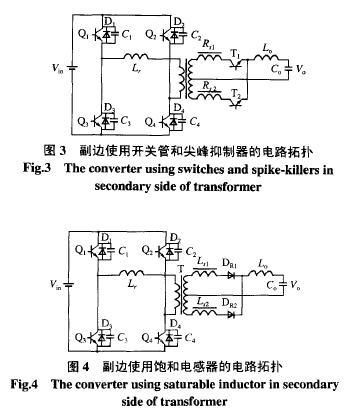

 本文重點討論這2種方法。其拓撲線路見圖3,圖4。圖3在副邊采用開關管代替二極管，為抑制尖峰，并加接了尖峰抑制器;圖4是在原有二極管的線路中，加接飽和電感器。圖中L;為變壓器的漏感，Rsi, RS:為尖峰抑制器，Lsi , LS:為飽和電感器。這2種電路的工作原理相似:依靠變壓器副邊電流箱位，超前橋臂(Ql 、Q3)和滯后橋臂(Q2、Q4)均利用勵磁電流和負載電流實現zvs，并且使用了尖峰抑制器和飽和電感器，很好地消除了變壓器原副邊電壓、電流尖峰。

副邊電流箱位電路的工作原理

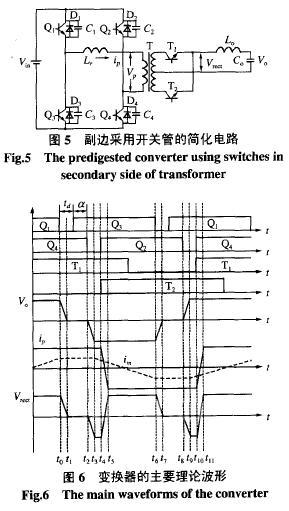

 由于上面提出的2種電路工作原理相似，因此主要對第1種變換器的工作原理進行分析。尖峰抑制器是用來抑制電流、電壓尖峰的。為了便于理論分析，先不考慮其影響，將其去掉，如圖5所示。圖中，Ql一q，T, }  T:為變換器開關管;玲為變壓器原邊電壓;lp為原邊電流;Vrecc為變壓器副邊整流后的電壓。圖6為變換器的主要理論波形。圖中，QWQa}  T> >   T:為相應開關管的驅動波形;i。為勵磁電流;td為死區時間;“為移相角。

 分析前作如下假設:①所有開關管，續流二極管，電感，電容均為理想器件;②變壓器變比為K}漏感L;遠小于輸出濾波電感Lo;③開關管QWQ4并聯電容均為Cr，開關管T}v  T不并電容。

(1)    開關模態。[to時刻]

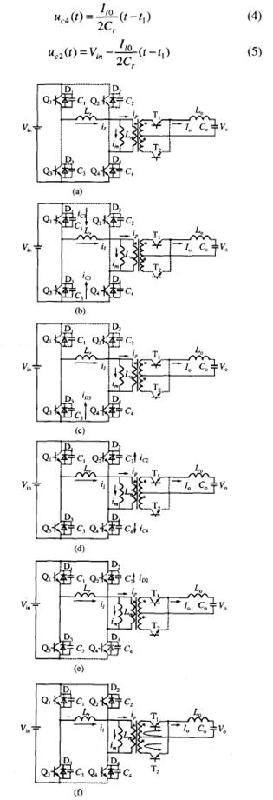

 在to時刻，Qa "   Qa"  T}導通。原、副邊電流回路見圖7(a)。由于濾波電感足夠大，可以將它看成一個電流源。此時，原邊電流I,o=I?,o+lo/K, la是輸出負載電流，瓜。是t0時刻的勵磁電流。

(2)    開關模態1 [to, t,]

 在to時刻關斷QI，原邊電流i,從Ql中轉移到C,"  C3支路中，給C:充電，同時C3被放電，如圖7(b)所示。由于有C,"  C3,  Q,為零電壓關斷。在該時段里，變壓器原邊漏感L;和濾波電感Lo是串聯的，而且L。很大，因此可認為原邊電流ii近似不變，類似于一個恒流源，其大小保持為I,o=I?}p+lo/K,   C，的電壓線性上升，C3的電壓線性下降，即

(3)開關模態2 [t,, t2]

  D:導通后，開通Q3是零電壓開通，如圖7(c)所示。Q:與Q1驅動信號之間的死區時間td }tp, o

 在這一時刻段中，變壓器原、副邊電壓均為零，勵磁電流}m保持最大值Imm不變。

(4)開關模態3   [t2, t3]

 在t2時刻關斷Q4，原邊電流從Q4中轉移到q、C4支路中，給q充電，同時CZ被放電，如圖7(d)所示。由于有CZ v   C4 s   Q4為零電壓關斷。

  Q4關斷后，T:還沒有開通，負載電流繼續流經變壓器和T1管，變壓器原、副邊電壓開始反向。整流后的電壓味，開始變?yōu)樨撝怠?/SPAN>

 由于T:沒有開通，變壓器副邊繞組下半部分電流被箱位在零。變壓器原邊漏感1,r和濾波電感L。仍然是串聯的，輸出濾波電感足夠大，原邊電流l，仍近似不變。C4的電壓線性上升，C2的電壓線性下降。

    到t3時刻，c2上的電壓下降到零，Q:的反并二極管D:自然導通。該模態的時間為

    由公式(6)可以看出，滯后橋臂(Q2、Q4)和超前橋臂(Q1` Q3)具有相同的轉換速度。負載電流和勵磁電流均參與轉換。

(5)開關模態4' }t3, Z4J

  D:導通后，開通Q:是零電壓開通，如圖7(e)所示。由于t23-  t01，因此Q2 ` Q;驅動信號之間的死區時間可以設計得與QI `  Q3相同。

 在這一時間段，原邊電流仍然基本不變，整流后電壓vrec，也保持不變，其大小為

(6)開關模態5 fta} t51

 在t4時刻同時開通Qz" T2.  T:開通后，變壓器副邊上、F繞組同時導通，原邊電流LP迅速下降，過零后反向增長，同時整流后的電壓Vrec，也開始下降，過零后正向增加，如圖7('/所示。

(7)開關模態6 fts, tbl

 到‘時刻，原邊電流ZP增長到IP I}IK，整流后的電壓增長到v;?}。變壓器原邊向副邊傳遞能量，如圖7(g)所示。

 t6時刻關斷Q3，電路進入下半個工作周期，工作情況與上半個周期相同。

 變壓器副邊使用飽和電感器的電路(圖4)工作原理與上述的情況基本相同，區別在于:圖3電路中，t:時刻關斷Q4后，變壓器副邊繞組下半部分電流箱位是由開關管T:控制的，箱位時間大于死區時間;而圖4電路使用的是飽和電感器，當變壓器原、副電壓開始反向后，由于飽和電感器L}還沒有進入飽和，作大電感運行，將副邊繞組下半部分電流籍位在零，副邊電壓基本都加在L}上，但是飽和電感器的箱位時間是由其本身決定的，如果箱位時間太短，那么滯后橋臂就不能完全是ZVS。
