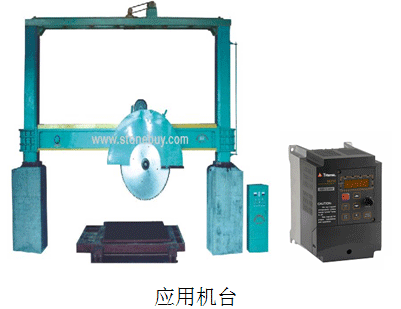

一、設備概要

    　石材切割機主要用于切割大理石、花崗石，也可用于切割陶瓷、混凝土等非金屬材料。N310用于石材切割機之切割輪驅動，依據不同的材質石頭，要求不同的切割速度。

二、機械構成與控制構成

    　本機械之XYZ三軸由東元servo及油壓系統所驅動，臺安TP03 PLC為控制器，切割輪由N310驅動，由使用者通過設定面板上VR（電位器）控制調速， PLC通過發送脈沖控制伺服來設定切割行程。

    　使用者設定好石材厚度，切割寬度及長度后，常手動移至接近石塊位置，旋轉所需之速度后轉成自動控制，切割機自動切割至設定數目或切完。

三、電氣控制原理及機械運動原理

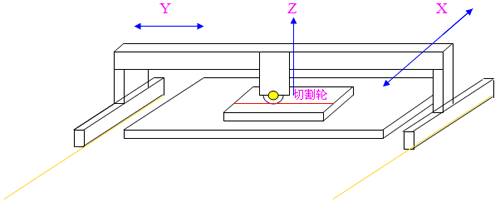

    　機械結構圖

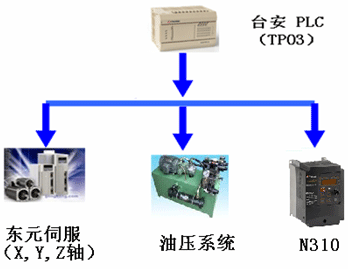

    　電氣控制圖

四、石材切割機對變頻器的要求

    　?1.低頻轉矩大，轉速穩定
    　?2.外拉面板
    　?3.耐環境能力強
   　 ?4.抗電壓波動，保證變頻器連續運轉

五、N310應用于切石機的優點

    　1.采用 32 位 CPU,向量控制機種，低速轉矩大，頻率響應快，高速電流限制功能,不易跳機
   　  內建 VR,且外拉時只需搭配標準網路線,輕易達到省錢之外拉功能
   　 3.耐環境設計：全系列 Coating，散熱片外露設計,403以下機種無風扇散熱設計
   　 4.低電壓不易跳機設計

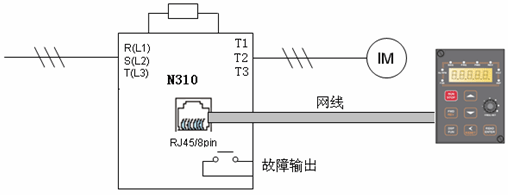

六．配線圖

八．總結

    　眾所周知石材機械的最終客戶一般都分布在比較偏僻的農村或山區，地域的局限性導致了當?shù)仉娋W(wǎng)的不穩定性，并且因?yàn)榄h(huán)境惡劣，到處充滿了粉塵，而臺安新推出的 N310變頻器不僅性能更加優越，其從行業角度出發的耐環境，低電壓設計更加切合了該行業的應用需求。

（轉載）
