門禁系統又稱為出入口安全控制系統，而巡更系統則是在門禁系統基礎上衍生出的供管理人員按固定路線定時巡視的功能。最早的智能門禁系統應用局限在少數重要場所，例如機場停機坪、銀行金庫、軍事機密部門、大公司主要入口及重要的財務室、主機房、機要室等，由于可以通過網絡傳輸信息實現遠程監控，有效地提高了這些場所的安全性。
隨著計算機技術及網絡技術的進步，門禁巡更系統也經歷了從小規模、簡單信息到大規模、豐富功能的快速發展。它的應用范圍也日益擴大，已開始在大型工礦企業得到應用。
二、系統構成

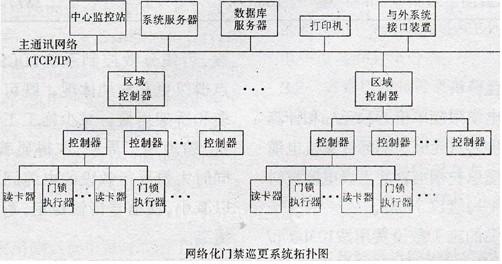

網絡化門禁巡更系統的組成如下圖所示：
2.1 監控站
以屏幕顯示器為主，放置在監控中心如集中控制室或保衛值班室等地方，供監控人員使用。
2.2 系統服務器
相當於工程師工作站，供系統管理人員對系統的維護，包括系統組態修改、密碼設置及系統擴充等。
2.3 數據庫服務器
根據系統規模配置，滿足系統在規定的時間內的數據存儲要求并可方便地檢索和查詢。
2.4 系統網絡
宜采用工業以太網絡，TCP/IP協議以增強其通用性。
2.5 對外接口裝置
具有防火墻隔離功能，能對外傳輸系統信號，也能接收外系統信息，例如全廠閉路工業電視系統、全廠火災報警系統信號，用作本系統報警或聯動。
2.6 區域控制器
對于較大系統，可將整個系統分成若干個區域由區域控制器管理并和中心控制器相連，當系統故障時，例如主網絡斷線，區域控制器仍能維持該區域的正常工作而不受故障影響。
2.7 控制器
一般管理1～8個讀卡器及相應門鎖，接收讀卡器信號并向上級發送，接收上級控制器信號發出執行指令，檢測線路狀態并報警。
2.8 讀卡器和智能卡
智能卡一般為非接觸式，卡上錄有持卡人的唯一編碼，有的卡上還錄有持卡人的特征信息例如指紋等。讀卡器除識別智能卡信息外，還可以具有指紋、語音識別功能。
2.9 電子門鎖
根據現場門的使用類型可以分為電磁型或電插型；按管理級別的不同還可以有斷電開或斷電鎖的不同功能。
2.10 電源
電源應非?？煽浚瞬捎貌煌ｋ婋娫碪PS。
三、在發電廠應用展望
3.1 應用場所
3.1.1 門禁場所
(1) 主廠房
●電氣繼電保護室、6KV及400V配電間、勵磁室、蓄電池室等電氣間
●電子設備間、工程師工作室
(2) 升壓站
●GIS室
●網控繼電器室
●通訊設備室
(3) 輔助生產車間
●各輔助生產車間配電間
●各輔助生產車間無人值班控制室
(4) 生產辦公樓
●財務、機房、機要、檔案、精密儀器等房間
3.1.2 巡更場所
巡更場所讀卡器可以采用和門禁一致的設備，在各定時巡更點設置，主要宜有：
(1)主廠房區域各巡視點
(2)輔助附屬生產車間，尤其是無人值班點如輸煤廊、轉運站、各類泵房、制(供)氫站、油泵房及油庫區、灰?guī)靺^(qū)和脫水倉區等；
(3)廠區其它安全巡視點
3.2 火警聯動
門禁系統應可以接收全廠火警信號，發生火警時聯動相應房間的門鎖自動打開，并向監控中心報警。
3.3 全廠閉路工業電視聯動
當發生報警時，可在中心監控屏幕上自動推出報警發生地的攝像畫面，使中心監控人員直觀地了解現場情況。
3.4 其它功能
3.4.1 動態電子地圖
動態電子地圖將所有門禁巡視點顯示在一級或多級電子地圖上，各點的狀態可以實時動態顯示，包括正常、報警、失電、設備故障、斷線等信息，管理人員可以對各點的授權實施編輯確認，可以對被授權人員的密碼作修改。
3.4.2 查詢
可查詢某人在某個時間段內對相關門禁巡更點的作為，也可查詢某門禁巡更點在某設定時間段內被動作的情況。
3.4.3 數據存儲及制表
系統數據存儲的時間宜不少于一年，且可根據需要從歷史數據庫中選取特定的事件生成報告。報告可根據日期、時間、事件類型、持卡人或人員組等各種條件分類生成。
四、結論
目前，大型發電廠尤其是新建大容量機組電廠，配備人員少，自動化管理水平高，網絡化智能門禁巡更系統可以結合現有全廠火警系統和全廠閉路工業電視系統使安全管理更上一個臺階，因此它在大型發電廠中的推廣應用是指日可待的。
[參考文獻]
[1] 張波 智能化門禁系統的設計與實踐 河南科學 2004年＃1(22)
[2] 來國軍等 基于以太網技術的門禁控制系統 裝備指揮技術學院學報 2003年＃5(14)
[3] 李琦等 門禁控制系統 大連海事大學學報 2002年＃4(28)
