遠距離RFID射頻卡停車場管理系統是一種高效快捷、公正準確、科學經濟的停車場管理手段，是對停車場的車輛實行動態和靜態管理的綜合。系統以RFID射頻卡為信息載體，通過對卡識別來記錄車輛進出信息，利用計算機管理并結合工業自動化控制技術控制機電一體化外圍設備，從而控制進出停車場的各種車輛，對停車場進行安全、有效的管理，包括防盜、監控、聯動、收費等。
　　從用戶的角度看，其服務高效且十分方便、收費透明度高、準確無誤。
　　從管理者的角度看，其易于操作維護、自動化程度高、大大減輕管理者的勞動強度。
　　從投資者角度看，徹底杜絕失誤及任何形式的作弊，防止停車費用流失，使投資者的回報有了可靠的保證。
　　一、遠距離RFID射頻卡停車場管理系統組成與結構
　　1、系統組成與基本功能
　　遠距離RFID射頻卡讀卡器:讀取固定車輛車載RFID射頻卡的卡號信息
　　入口機、出口機:
　　短距離IC卡讀卡器:讀取臨時車輛IC卡的卡號、時間、金額等信息
　　控制器:接收來自讀卡器的IC卡信息，存儲權限及各種信息記錄，做出判斷，控制輸出開閘、顯示等信號，并完成控制器與電腦之間的信息交換（包括上傳相關信息至電腦及從電腦下載數據至控制器）。
　　信息顯示屏:顯示時間、收費金額、卡中余額、卡有效期、車位滿以及停車場的相關信息
　　對講系統:在管理中心安裝對講主機，各出入口安裝對講分機，保證各出入口和管理中心的聯絡
　　語音提示系統:提示車輛進出場的讀卡操作、收費等，如正常操作可提示請讀卡、收費金額、有效期等相關信息，誤操作或非法操作作出相應提示
　　自動出卡機:對于臨時卡的發放，自動彈出臨時車使用的IC卡
　　電動道閘:用于阻擋無權限的車輛、放行有權限車輛自由進出
　　車輛檢測器與地感線圈:自動檢測車輛的有無，實現防砸車等功能
　　攝像機:采用高分辨率攝像機在車輛入場時，自動攝取車輛外型、顏色、車牌號碼等圖像信息，出場時將出口攝取的車輛圖像與入口圖像進行人工比較，信息一致時，車輛才予放行，確保車輛安全

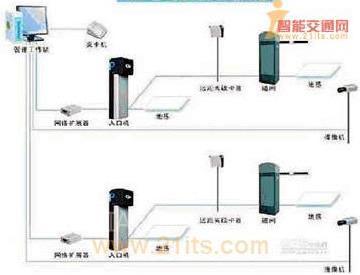

　　管理電腦:系統的協調管理及報表輸出等。系統結構如下


　　二、遠距離RFID射頻卡停車場系統工作流程
　　1、入口工作流程
　　月卡儲值卡（RFID射頻卡）
　　遠距離讀卡器自動讀取月卡或儲值卡，管理電腦核對卡號，車牌等相關信息
　　管理電腦自動記錄入場信息（卡號、時間、圖像等）
　　有效卡時，道閘自動抬桿，LED顯示屏顯示“歡迎入場”及相應語音提示，車輛入場后，道閘自動關閉
　　無效車時，自動提示原因，“卡過期”或“余額不足”等，通過對講與管理中心聯絡，由停車場管理員用管理卡或臨時卡控制入場臨時卡
　　司機按入口機上取卡按鈕，取卡并讀卡
　　管理員通過電腦鍵盤錄入車牌號并與卡號對應
　　管理電腦自動記錄入場信息（卡號、時間、圖像等）
　　道閘自動抬桿，LED顯示“歡迎入場”及相應語音提示，車輛入場后，道閘自動關閉管理卡、特權卡
　　下列情形之一管理員可使用管理卡、特權卡
　　月卡過期、余額不足
　　公安、部隊等特殊車輛
　　2、出口工作流程
　　月卡、儲值卡（RFID射頻卡）
　　遠距離讀卡器自動讀取月卡或儲值卡，自動計費、扣費并在信息顯示屏顯示及相應語音提示
　　管理電腦自動提供車牌，出、入口圖像供管理員核實，保證車輛安全
　　有效車時，道閘自動抬桿，LED顯示屏顯示“一路順風”及相應語音提示，車輛出場后，道閘自動關閉
　　無效卡時，自動提示原因，由管理員用管理卡或特權卡控制出場臨時卡
　　司機交臨時卡交由管理員讀卡，自動計費，并在LED顯示屏顯示“收費金額”及相應語音提示
　　管理電腦自動提供出口、入口圖像供管理員核實
　　管理員確認車輛安全后，收費，通過電腦或管理卡開閘，LED顯示“一路順風”，車輛出場后，道閘自動關閉。
　　三、遠距離RFID射頻卡停車場管理系統特點
　　1、內部、外部車輛采用不同的RFID射頻卡
　　對內部和外部的不同車輛采用不同讀卡設備和IC卡，提供不同的讀卡距離。
　　內部固定車輛:內部固定車輛即為單位內部固定人員駕駛的車輛，可以發固定卡，預先收費或免費長期卡。采用遠距離微波識別技術，RFID射頻卡感應距離可達0-15米，對有效卡車輛實現不停車自動識別，同時記錄進出的相關信息等。
　　外部臨時車輛:外部臨時車輛為外來辦事人員駕駛的車輛，系統將通過自動出卡機發臨時卡。采用近距離的可讀寫IC卡，感應距離一般小于10cm，記錄外來車輛的進出時間、圖像信息等，根據停車時間進行自動計費。
　　2、采用遠距離識別技術
　　遠距離識別技術采用頻率為900MHz的RFID射頻卡，感應距離可達0-15米，能透過汽車的玻璃，不用打開車窗，有效卡放置車輛前擋風玻璃內側，可實現不停車自動識別，具體特點:
　　讀卡設備具有RS-232、RS-422、RS-485、IS02、Wiegand等通訊接口，可接各種不同的控制設備;
　　通訊數據傳送速率為千分之一秒(卡片閱讀機與卡片之間)
　　感應辨識錯誤率萬分之一以下
　　感應角度為天線中心線扇行大約60度
　　在同一時間，同一感應區域范圍中，不到一秒種之內，可同時感應辨識40張以上RFID射頻卡
　　感應讀卡時，不論卡片置于正面或反面，水平狀或垂直狀，在口袋前或手提包中，于卡片閱讀機之有效范圍內，均可感應到
　　卡片正常使用年限:6至8年以上
　　卡片體積小，有卡片型和條狀
　　具有防潮，防水之功能，防水保護等級:IP54以上，可承受曝曬，工作溫度范圍:－20℃到70℃。
　　3、提升管理水平與形象：采用自動控制管理系統，無論從產品的造型方面，還是自動控制所帶來的方便實用性及管理的科學性，都將給停車場管理水平帶來很大的提升，以及樹立起良好的形象。
　　4、管理更安全：一卡一車，資料存檔，保證車場停放車輛的安全。人工記錄，難免有疏漏的時候，因?yàn)闆]有隨時記錄可查，丟車或謊報丟車現象時有發生，給停車場帶來諸多麻煩和經濟損失。采用自動控制管理系統后，固定月租卡和臨時卡消費者均在電腦中記錄了相應的資料，卡丟失后可及時補辦。在配有圖像對比設備下，各類停車卡均有車牌號碼及車型圖像存檔，供比較查詢。
　　5、系統更可靠：任何情況均可脫機使用，自動記錄進出行車信息，當網絡聯通，數據信息自動上傳至管理電腦。
　　6、收費更嚴格：對于人工現金收費方式，一方面勞動強度大、效率低，另外一個主要弊端就是財務上造成很大的漏洞和現金流失。使用IC卡收費系統，車輛的收費都經電腦確認和統計，杜絕了失誤和作弊，保障了停車場管理者的利益。
　　7、擴展方便：軟硬件的開放設計，使管理模式與使用模式易于滿足的不同場合的特殊需要，并根據自身要求進行設置、更改。如車輛類別的分類、收費方式、各種特許車輛的處理等等;系統軟件可方便地按特定要求更改，更可聯入樓宇自控、消防、防盜報警等系統。
　　8、后臺管理完善：強大的后臺管理系統可以全面追蹤所發行的每張卡的使用情況和各車輛的出入情況。能自動生成統計等相關報表。
　　遠距離RFID射頻卡技術除了在停車場的廣泛應用之外，還可用于高速公路自動收費、公交車輛的發車、到站及站點檢測、鐵路車廂編組、物流等。

（轉載）
